汽车碳罐总成三维扫描检测
发布时间：2026-08-21
浏览数：3
- A +
- A
- A -
客户为汽车零部件厂商，待测工件为汽车碳罐总成，该工件管路接头多、外部曲面复杂，带有多处安装固定支架。客户需要对成品做全尺寸检测，核验注塑成型后的翘曲变形、管路接头与安装孔位精度。现场采用华朗三维扫描仪完成整件数据采集，输出比对检测报告。

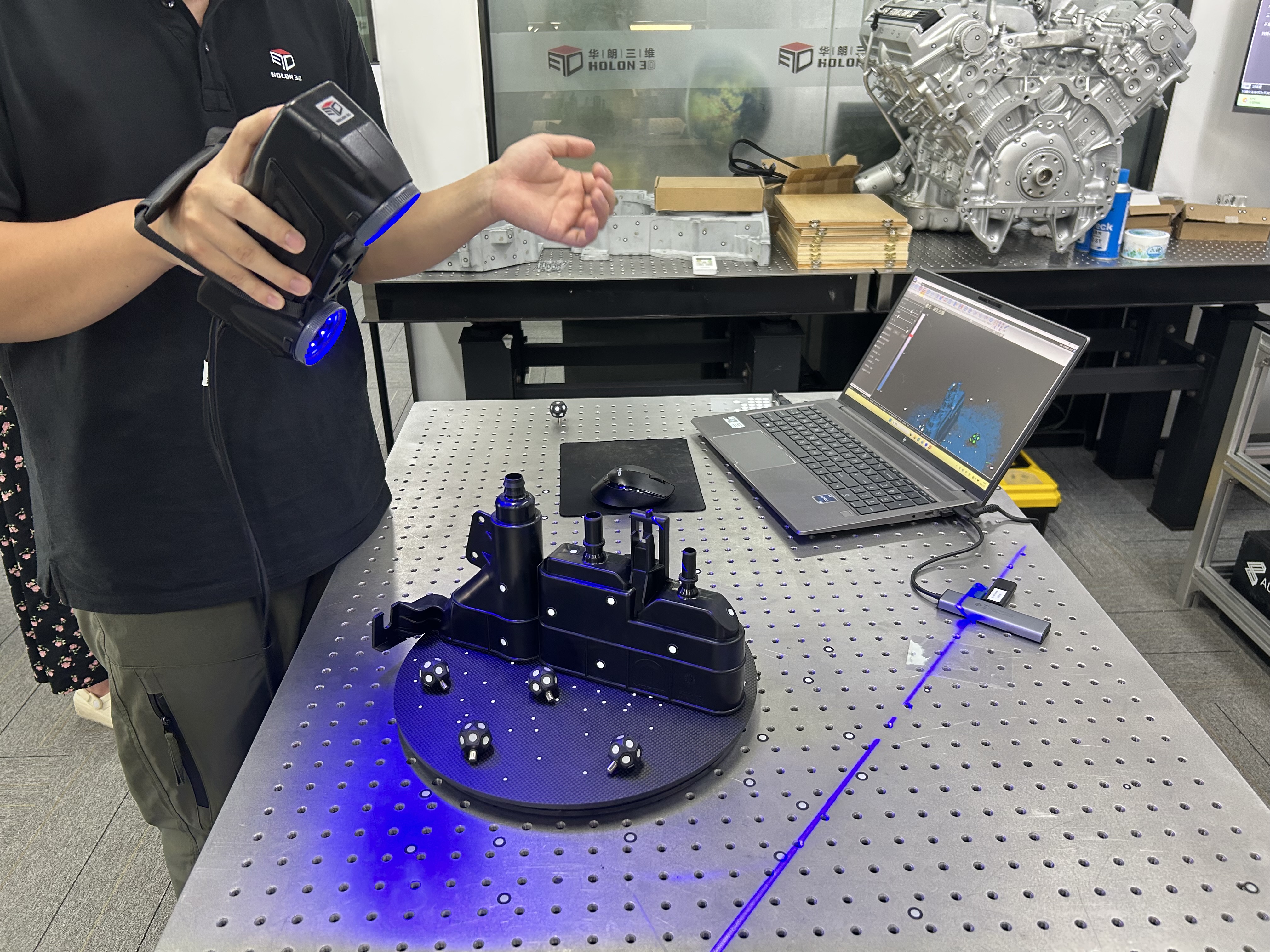

扫描图
面临问题
汽车碳罐总成结构复杂，异形曲面、多管路接头、多处安装孔位，传统卡尺、检具只能做局部点位测量，无法获取工件全域外形，容易漏检形变缺陷。注塑件成型后易出现壳体翘曲、接头角度偏移，一旦尺寸出现偏差，装车后会发生管路对接失效、油气泄漏，直接影响整车排放合规。工件黑色吸光表面，普通扫描设备容易出现数据缺失，难以得到完整连续的点云数据。

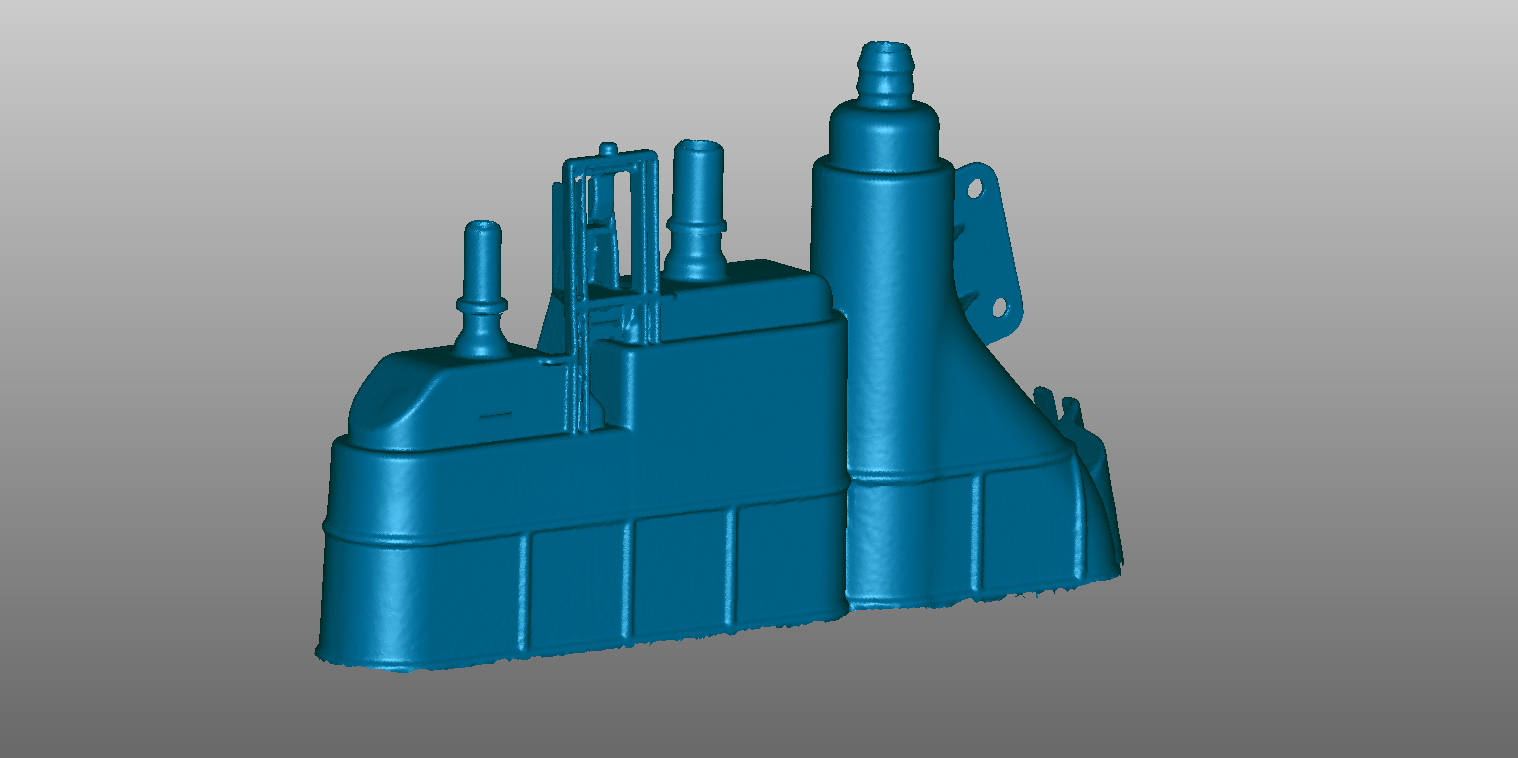

扫描数据（1）

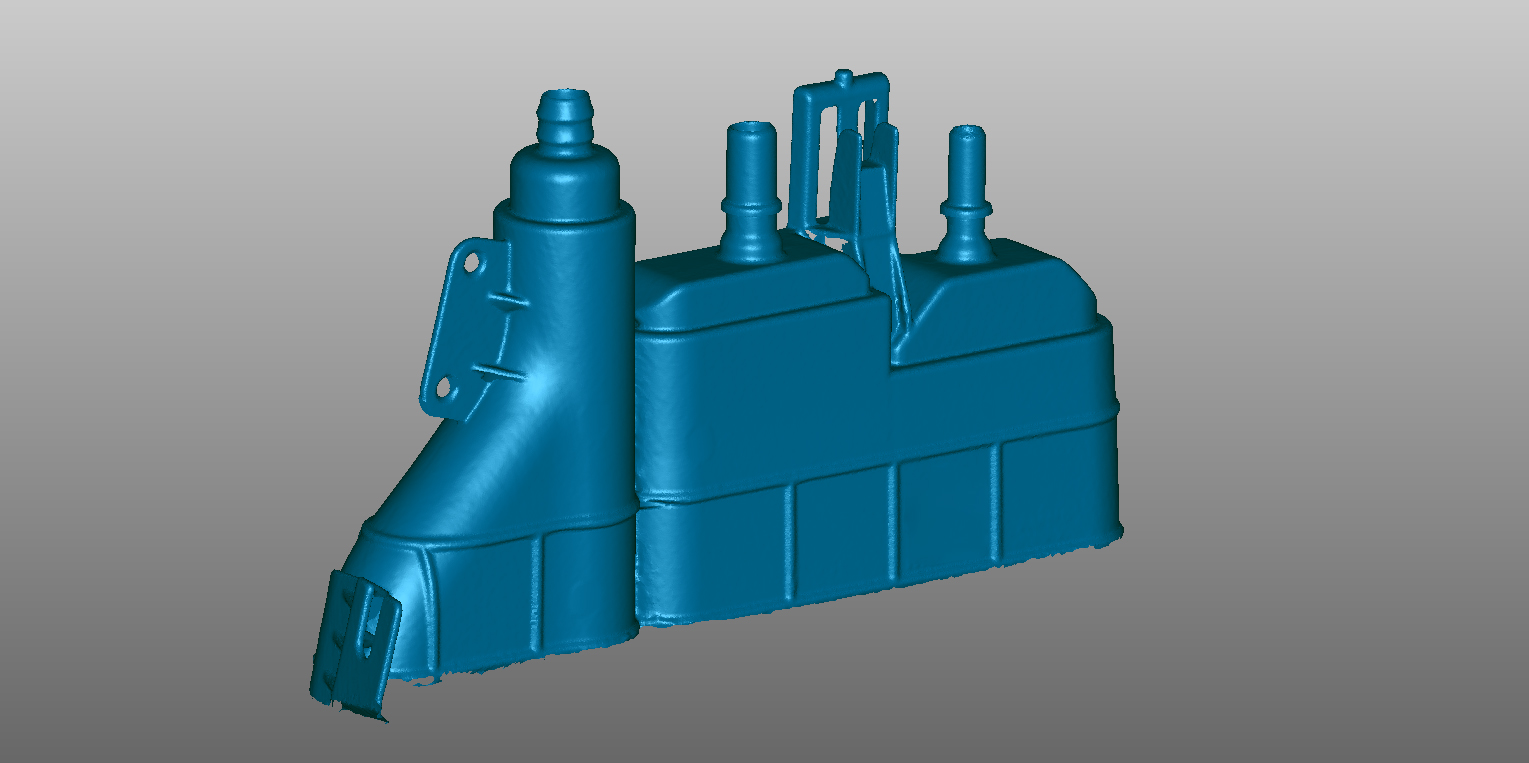

扫描数据（2）

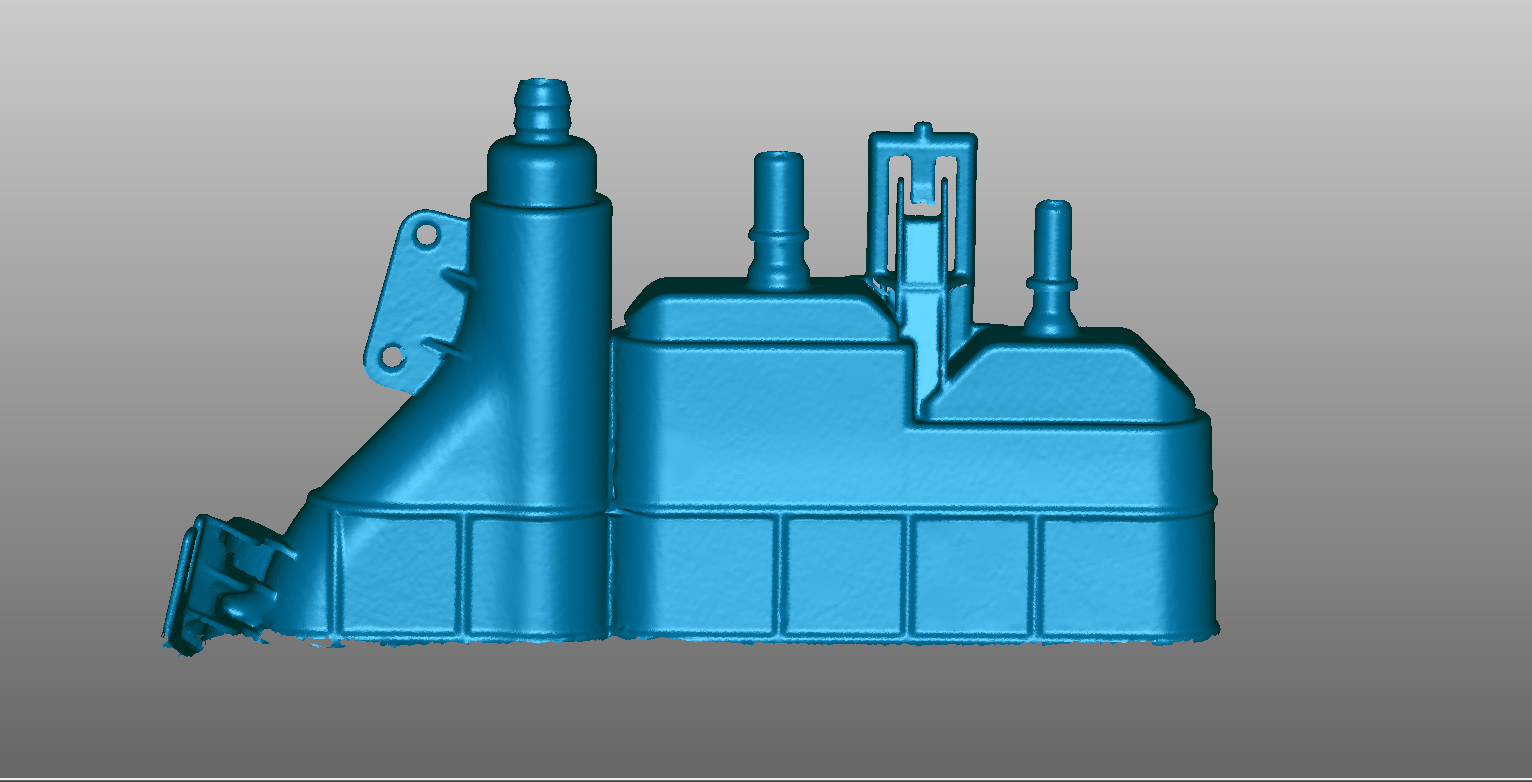

扫描数据（3）
解决方案
使用华朗工业级三维扫描仪对碳罐总成进行全域扫描，无需对工件进行喷粉处理，高效捕获复杂曲面、管路接头、安装支架的完整三维数据。将扫描得到的实物三维模型，与原始设计数模做色谱比对，直观输出壳体翘曲、接头角度、安装孔位的偏差数值，自动生成专业检测报告，快速定位注塑成型的质量问题。全件非接触式检测，不会损伤注塑壳体，完整还原工件真实状态，帮助汽配企业提升注塑件品控，规避装车失效风险，缩短产品迭代周期。

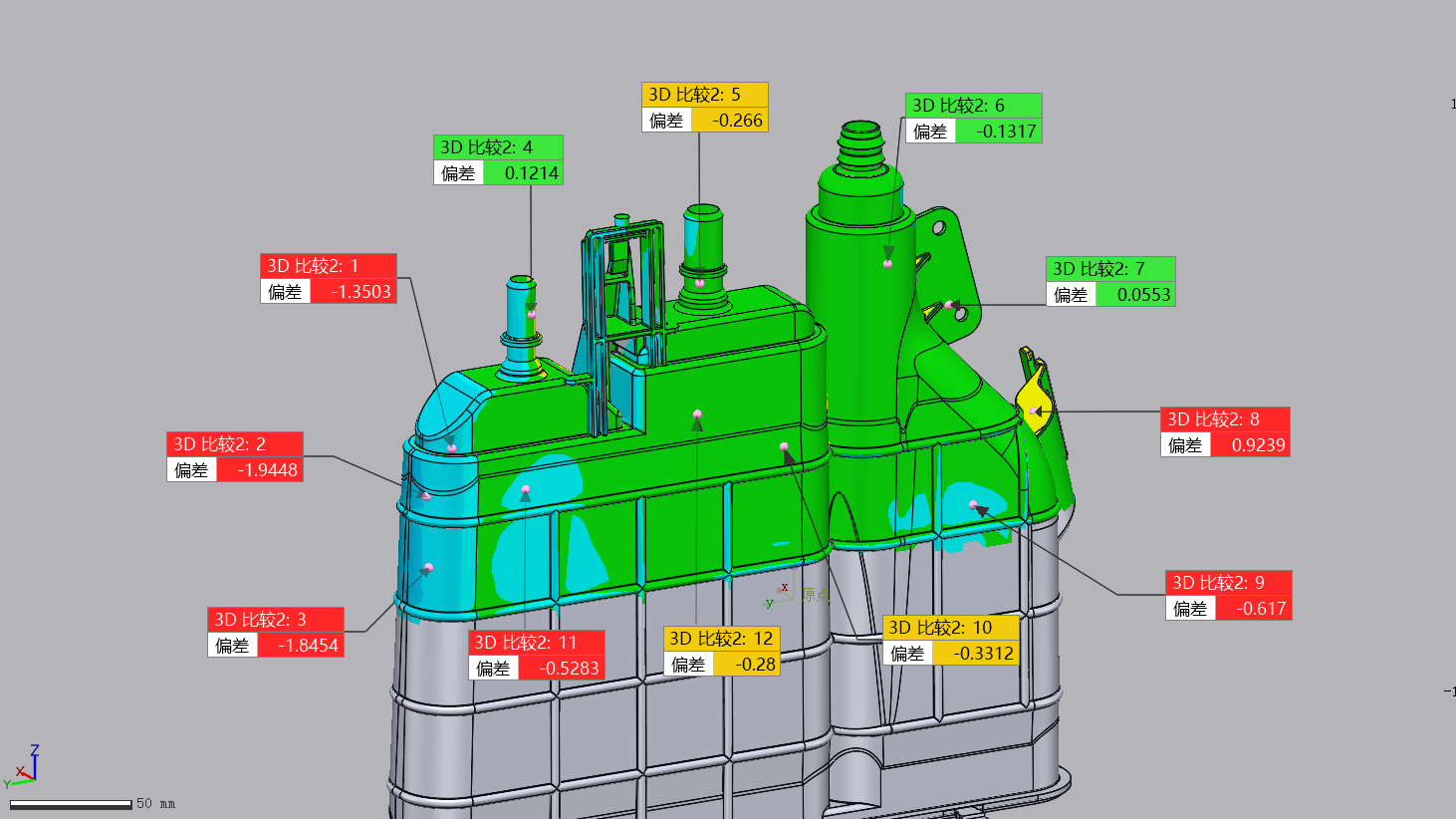

偏差色谱图（1）

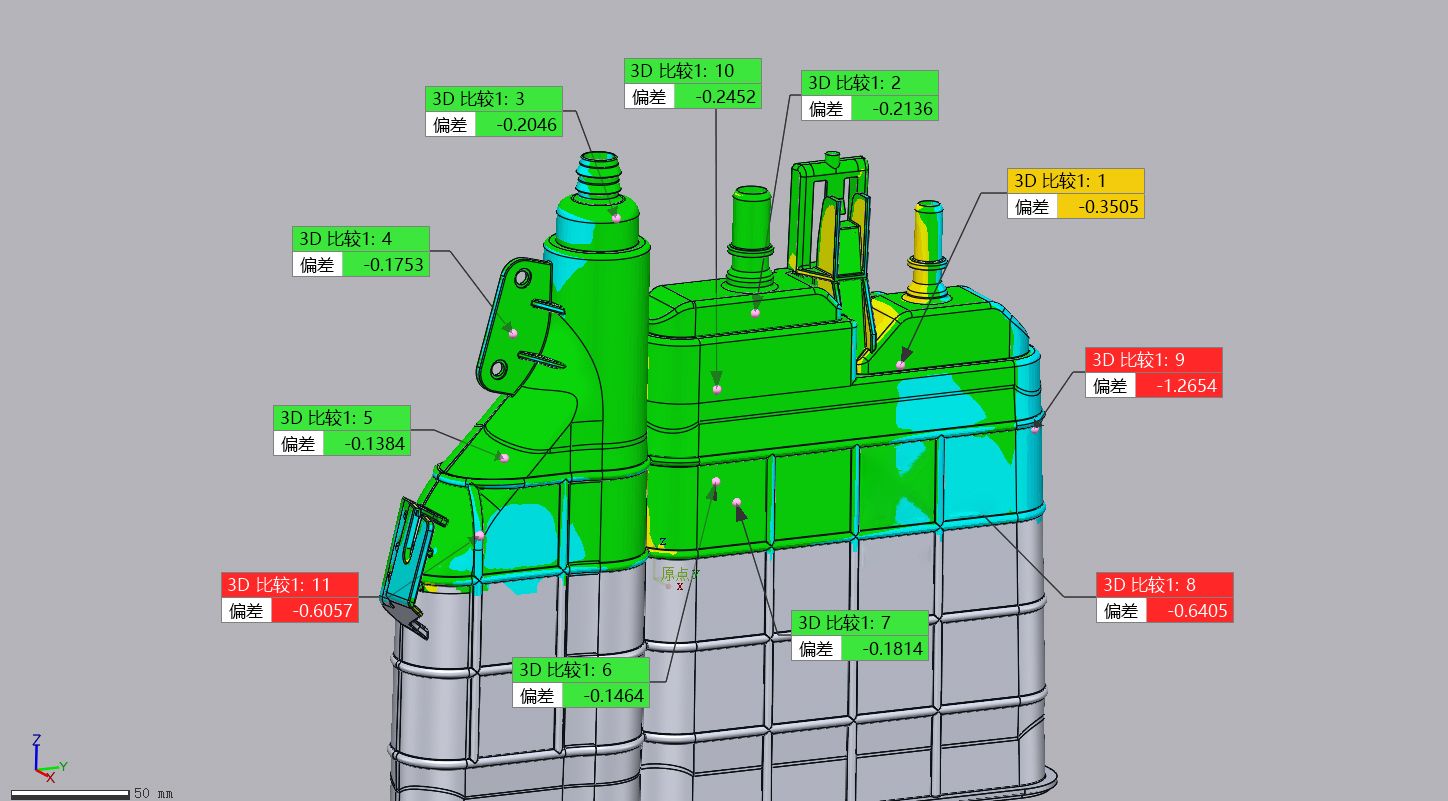

偏差色谱图（2）

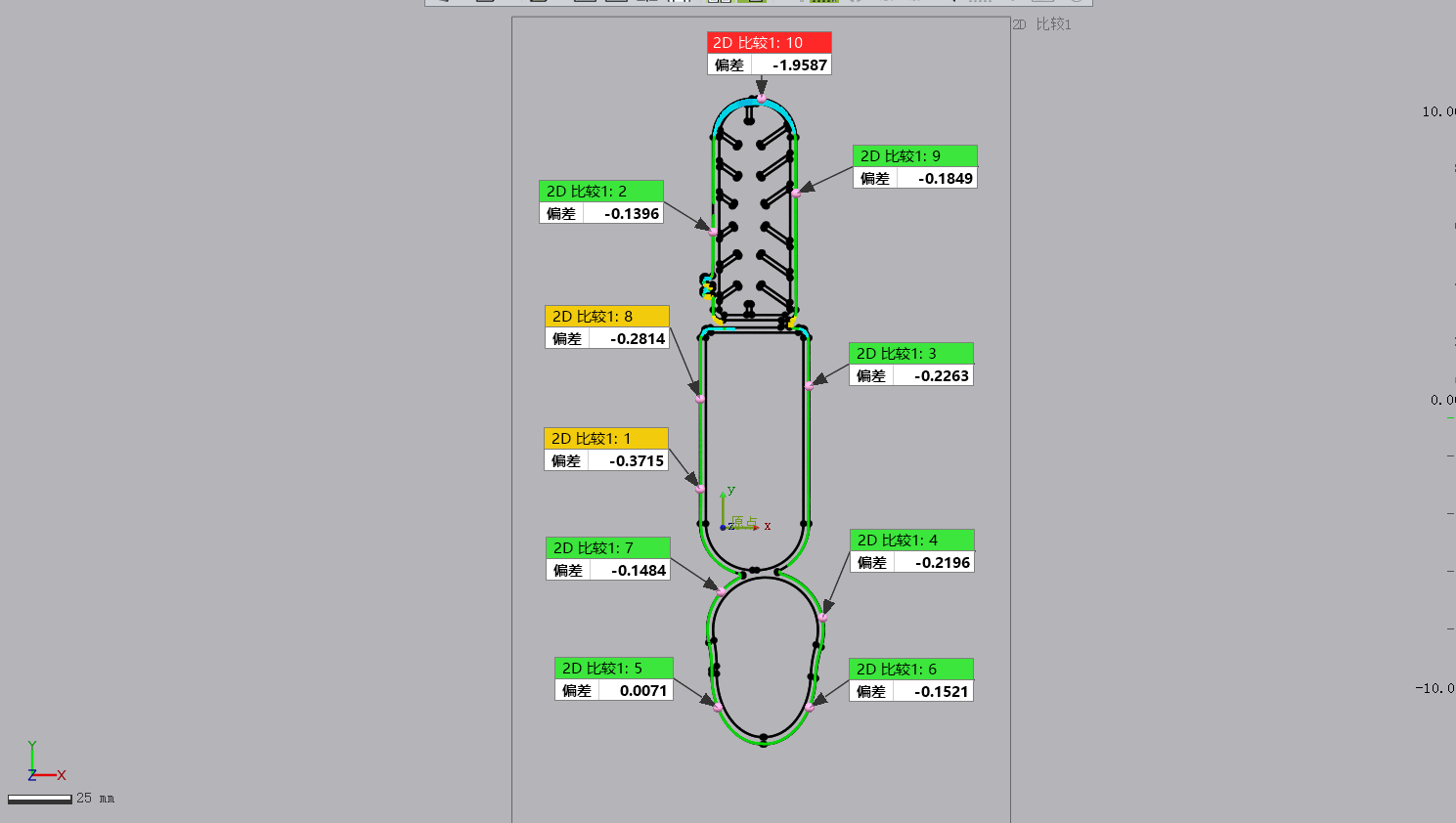

偏差色谱图（3）
