差速器行星齿轮三维扫描逆向建模
发布时间：2026-08-27
浏览数：6
- A +
- A
- A -

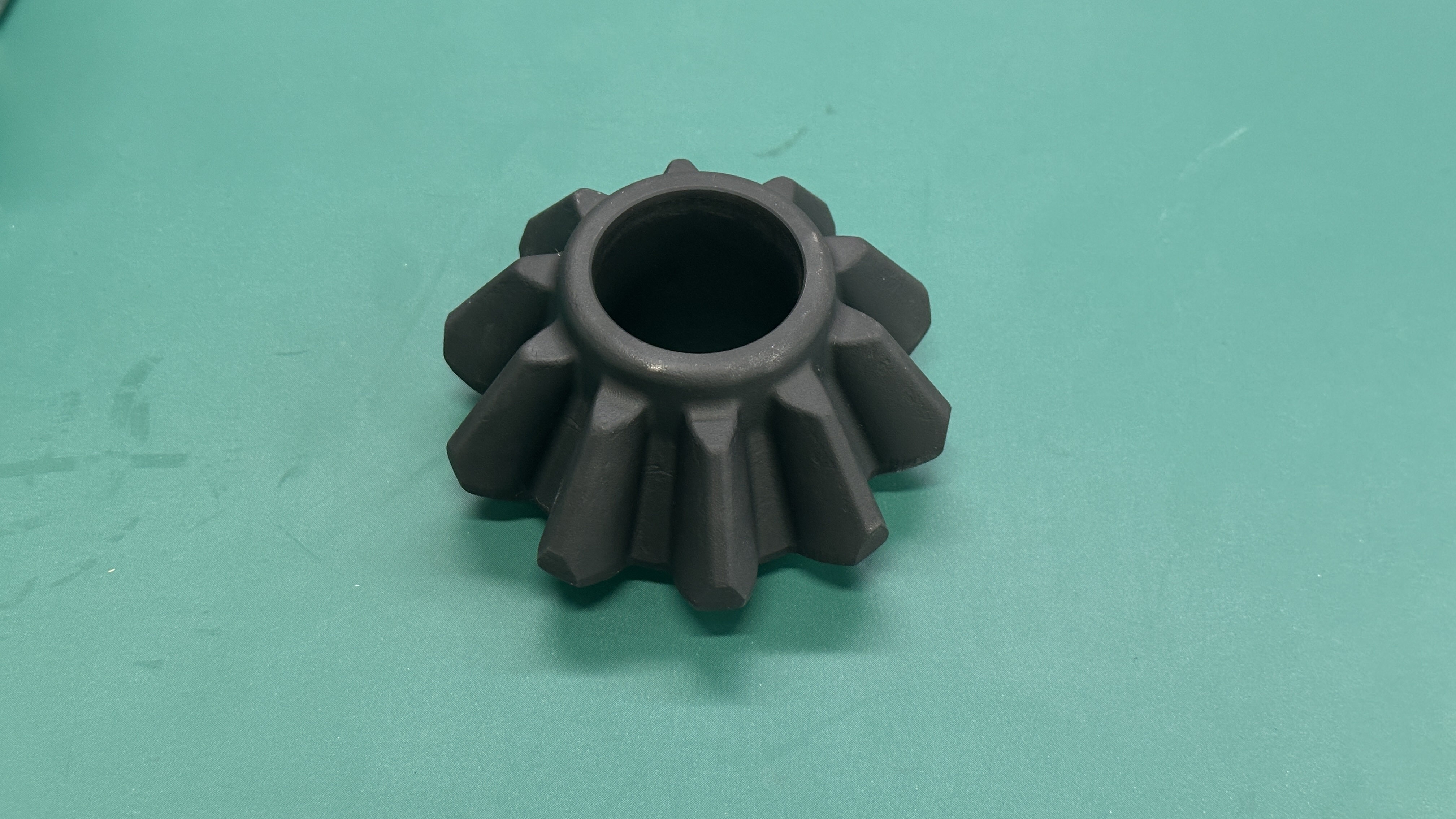

差速器行星齿轮作为汽车差速器总成的核心传动部件，其复杂的渐开线齿面、变位系数及深孔花键结构，对尺寸精度要求极高。客户因缺乏原始CAD图纸，委托华朗三维技术团队进行逆向建模。采用华朗三维工业级手持式蓝光3D扫描仪，结合专业逆向工程软件，通过对高密度点云数据进行特征拟合与空间几何重塑，完美还原了该行星齿轮的真实物理参数，并成功输出了可直接用于加工的三维模型。
面临问题
1.传统测量手段受限：齿轮的齿面为复杂的三维空间曲面，且中心内孔较深，传统的游标卡尺或三坐标测量机（CMM）无法触及齿根深部及内孔盲区，不仅测量效率极低，且接触式测头极易对齿面造成划伤。
2.数据缺失导致无法建模：常规的低精度扫描设备难以捕捉密集且带有较小倾角的齿面，容易产生数据断裂和缺失，无法准确提取出齿轮的精确模数、压力角及变位系数，导致逆向出的模型无法满足实际装配要求。
解决方案

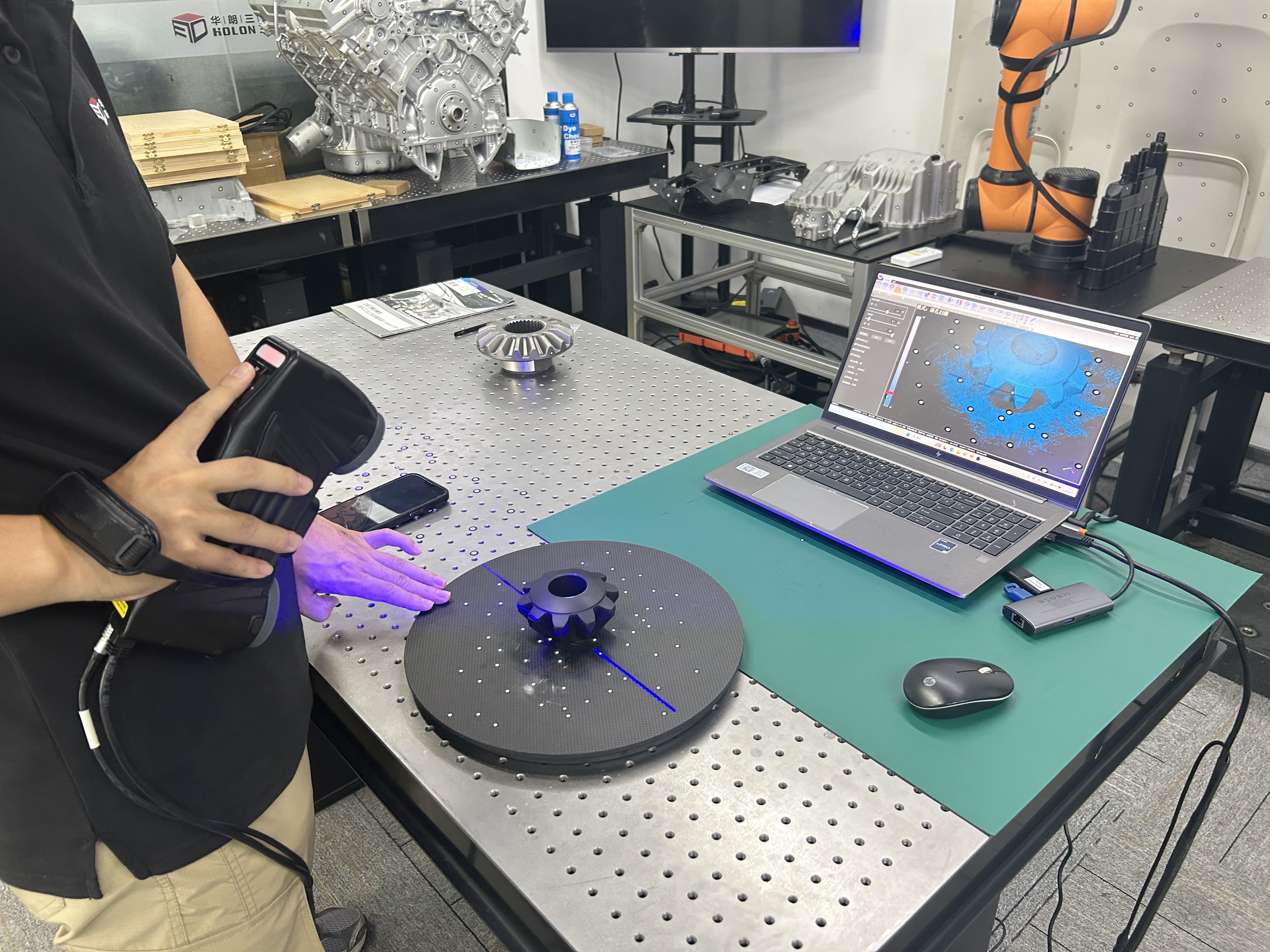

采用华朗三维高精度蓝光3D扫描仪，利用其高分辨率的蓝光栅投射技术，配合多角度转台扫描，快速采集齿轮外齿、端面以及中心深孔的完整点云数据。扫描精度高达0.02mm，且全程非接触，零死角获取了极为纯净的高密度点云。将点云导入Geomagic Design X软件，根据点云逆向实体建模，还原齿形、齿向、内孔配合位、倒角全部特征。输出的STP 实体模型，可直接用于 CNC 加工、模具设计、仿真分析。

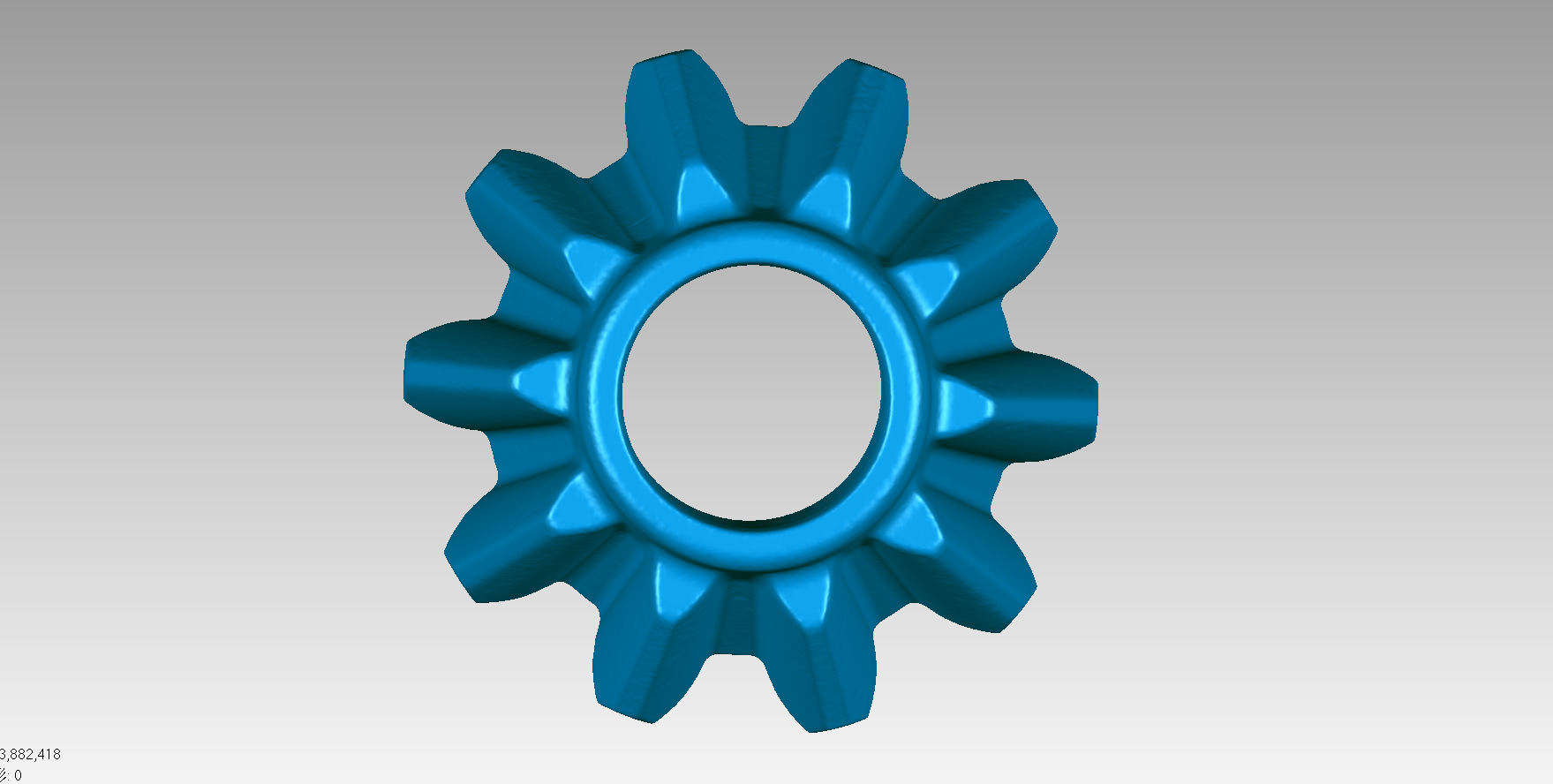

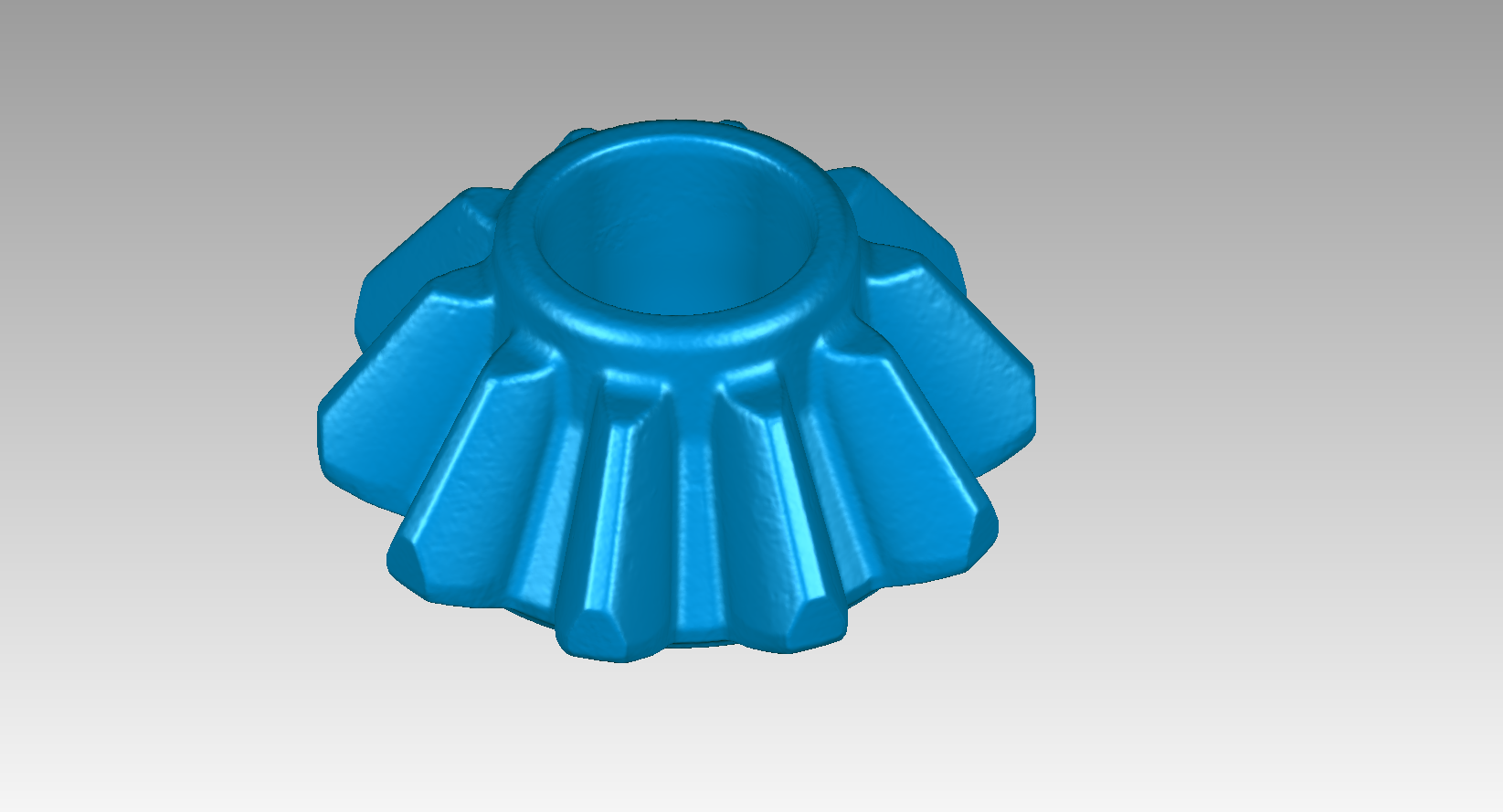

扫描数据stl图

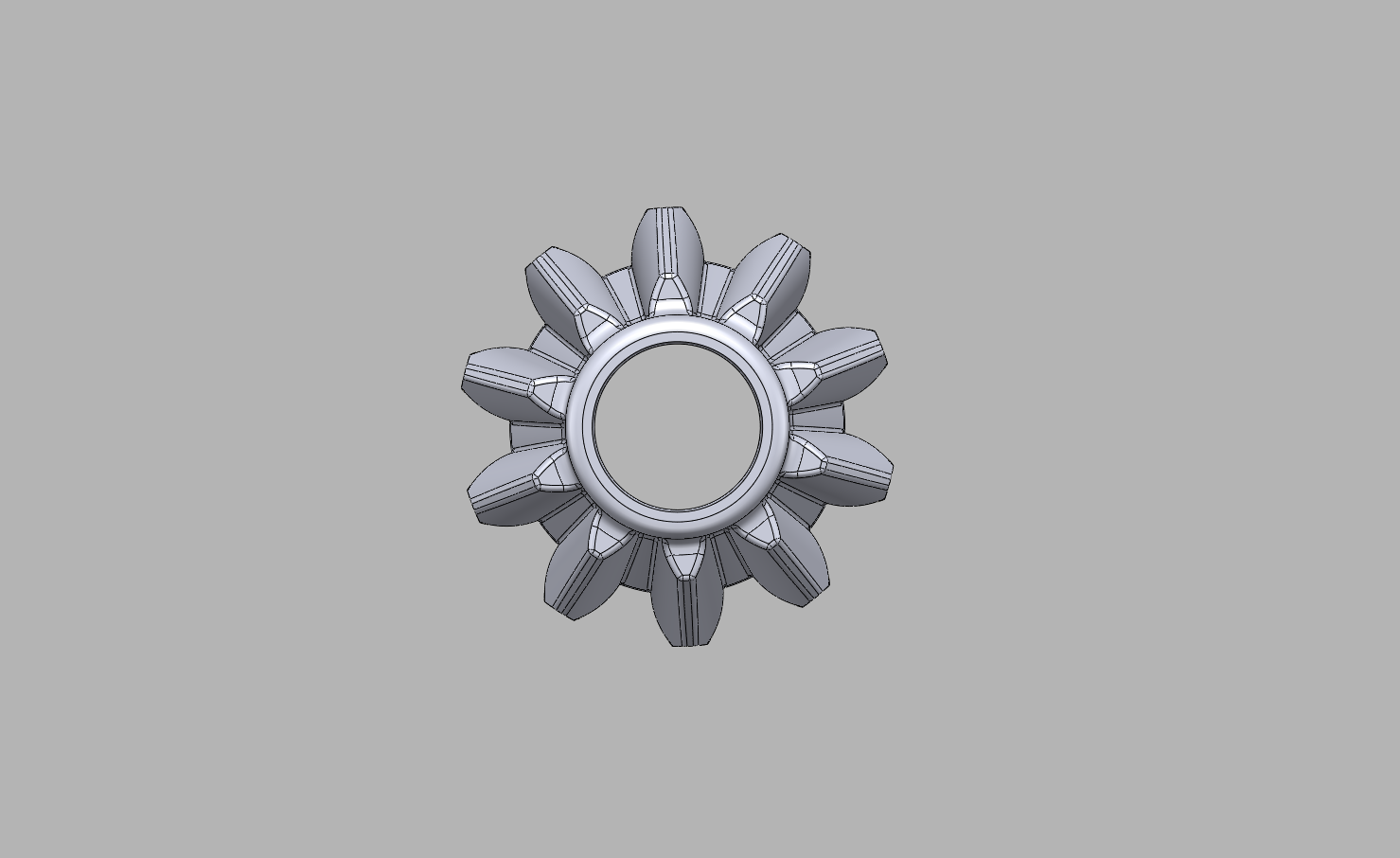

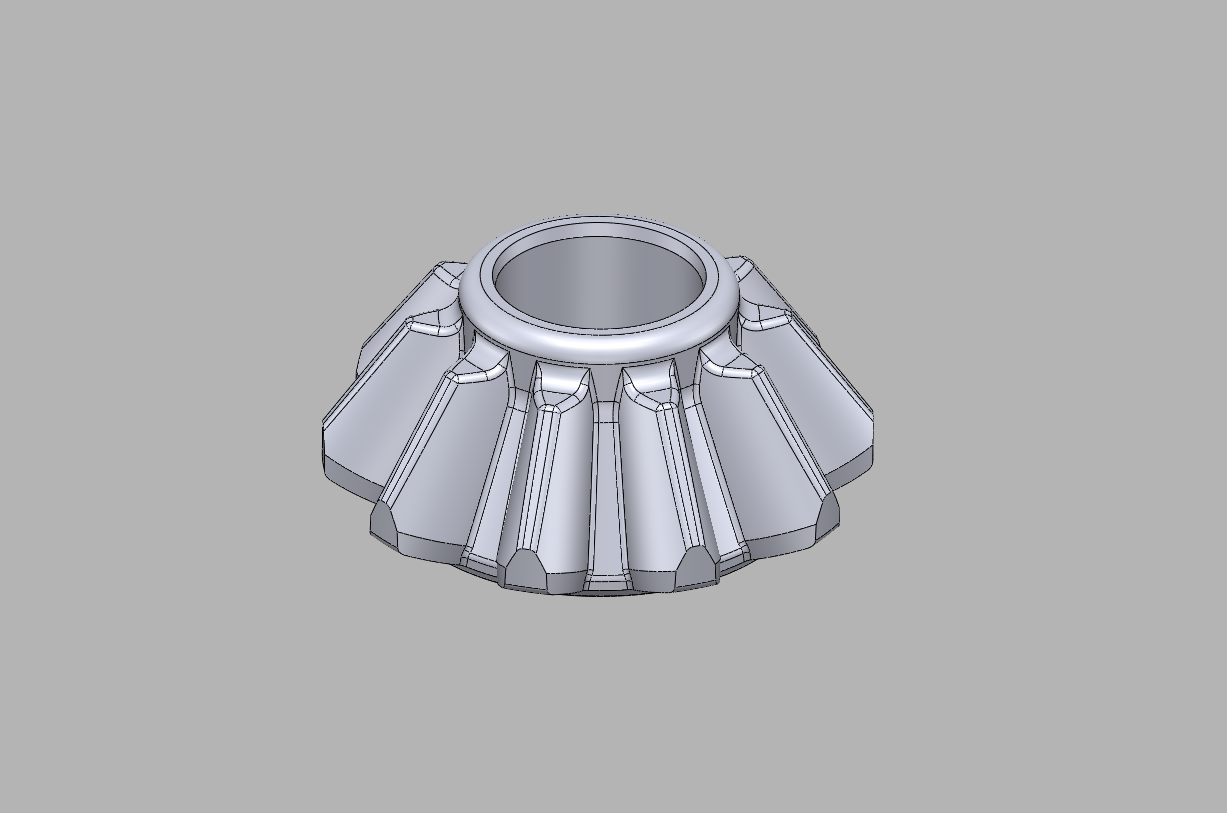

逆向建模stp图
