汽车模具三维检测
发布时间：2024-04-20
浏览数：518
- A +
- A
- A -

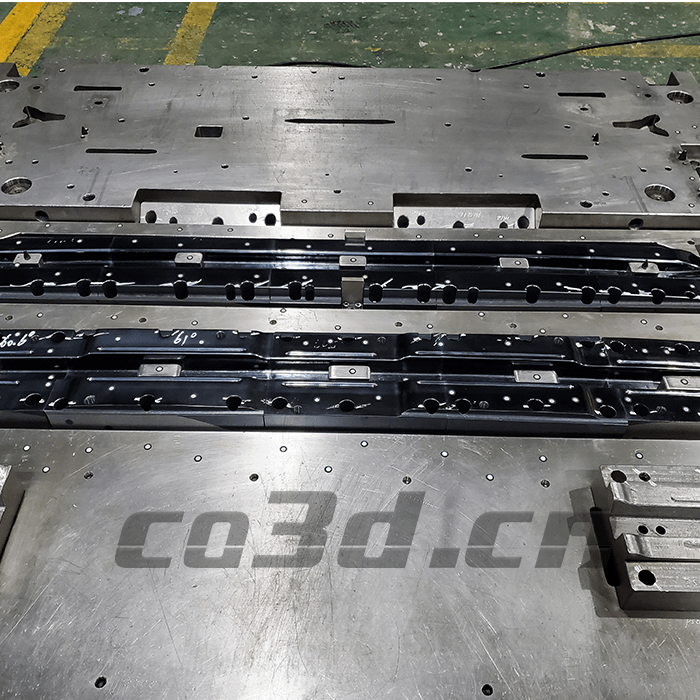

汽车模具，从狭义上讲就是冲制汽车车身上所有冲压件的模具的总称。也就是“汽车车身冲压模具”。随着汽车销售量的速度增长，汽车零部件规模比整车还大，这些零部件90%靠模具生产，这就有利推动汽车模具产业发展。因此对制造出来的模具质量要求高，需要与原始数模进行对比差距。
面临问题
扫描件汽车模具表面结构较为复杂，布有孔位，需要检测与原始数模做对比分析，查看存在差距问题，于是对扫描获取的数据精度要求高，数据能准确的做出对比分析报告。传统的测量方式数据采集精度不高，无法进行精准测量，后期做不了对比检测。

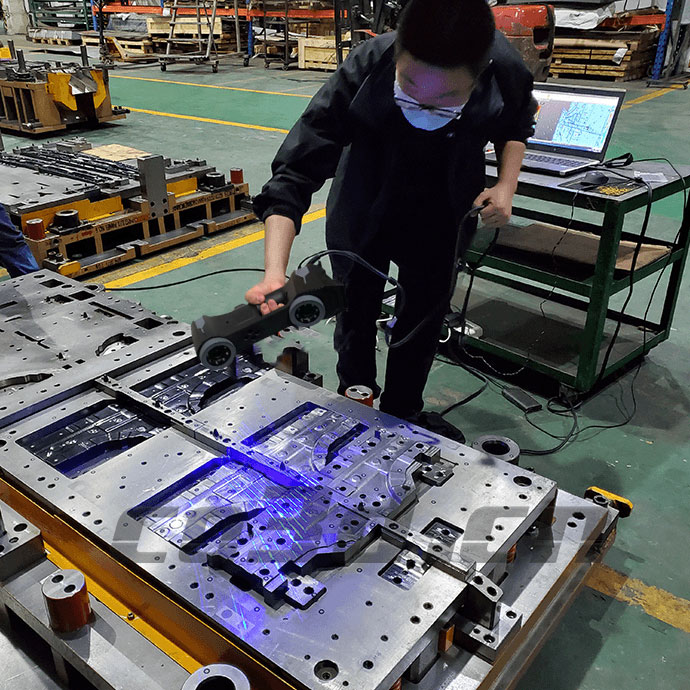

现场扫描图
解决方案
采用Model 41手持三维扫描仪快速获得汽车模具的点云数据，用时20分钟就能完成扫描。这款设备扫描数据精度高，获取数据速度快，且具有单线扫描深孔模式，能对深孔进行精准扫描，获取汽车模具点云数据密度大，细节特征还原性好。将获取数据导入检测软件中与原始数模进行对比分析，生成简而易懂的误差质量报告，用结果显示两者之间的差异，方便提高产品质量，方便后期批量生产。

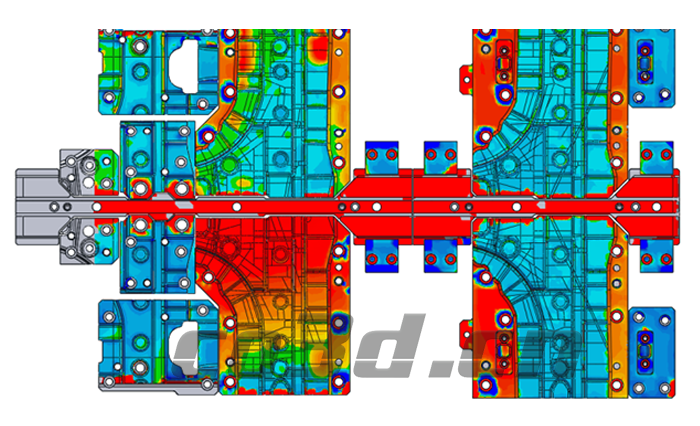

对比分析数据图

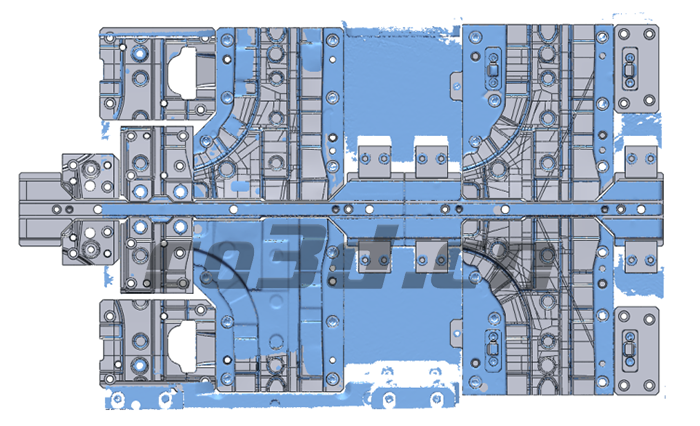

数模图
