汽车工业发展已有一百多年历程，汽车不仅仅是普及的交通运输工具，更是一个充满动感造型特点的工业化产品。近年来，在美学原理设计和人机工程学的指引下，汽车车身、内外饰、零配件的设计已经愈发显得日新月异。

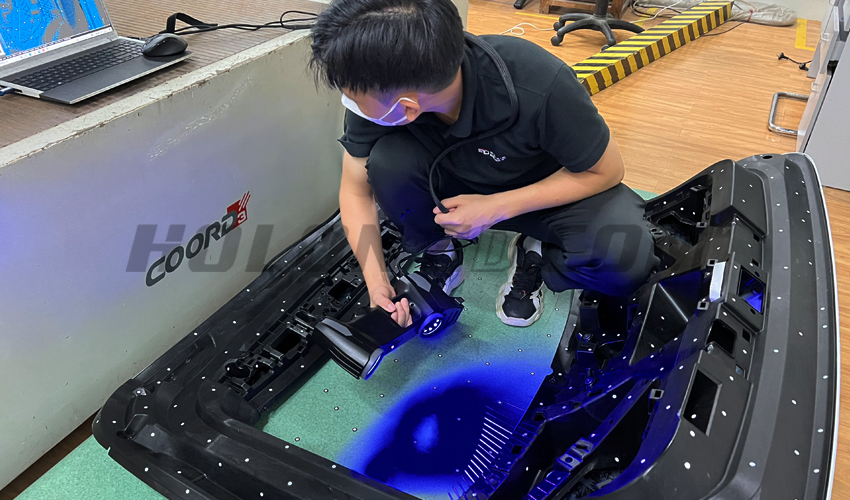

汽车尾门扫描现场图
面临问题
需要快速获取汽车尾门的三维数字模型，检测汽车尾门装配误差。但汽车车门的孔位颇多，形变较大，且各面凹槽形状各异，非常复杂，很难确定导致塑胶件装配间隙不均、塑胶件配合面高低偏差等问题。

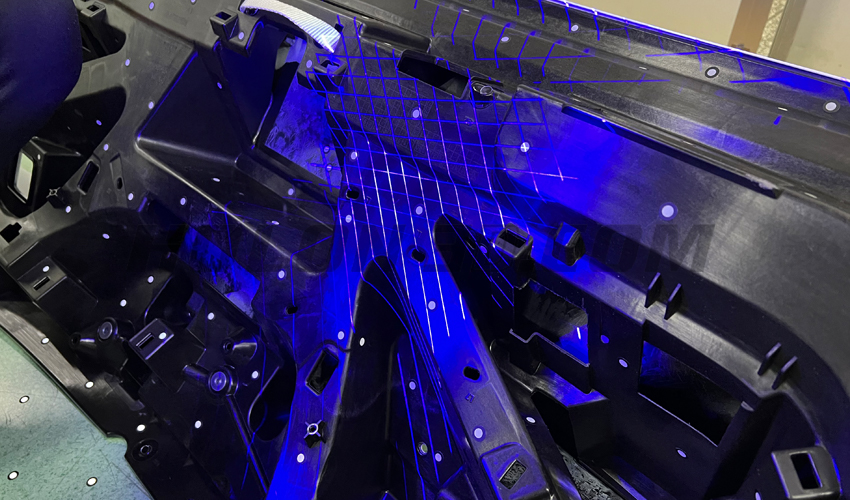

汽车尾门扫描现场图
解决方案
华朗三维工程师使用手持式三维扫描仪Model 41从不同的角度和位置扫描汽车尾门，精准获取汽车尾门的三维数据，对三维数据进行对比检测，即可得出非常直观的三维检测色谱图。根据比对报告，可以很清晰地看到实际生产的尾门整体误差，清晰知晓工件的质量，如哪个位置有突起或者凹进。

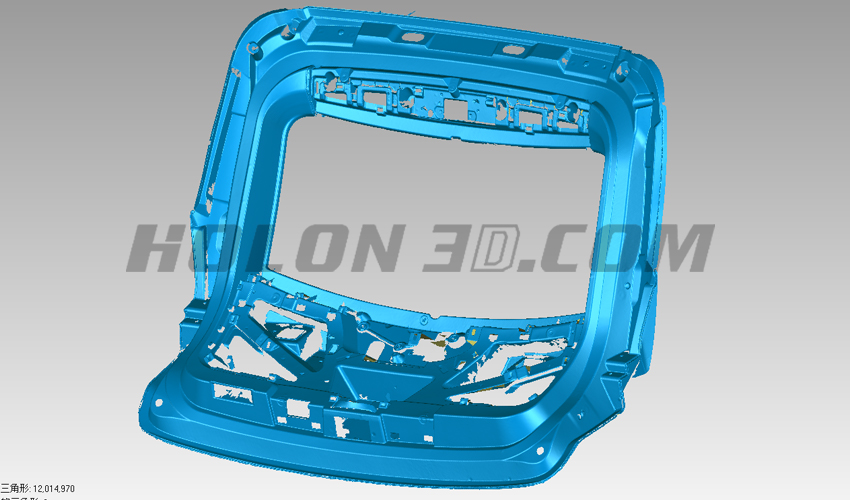

汽车尾门STL数据图

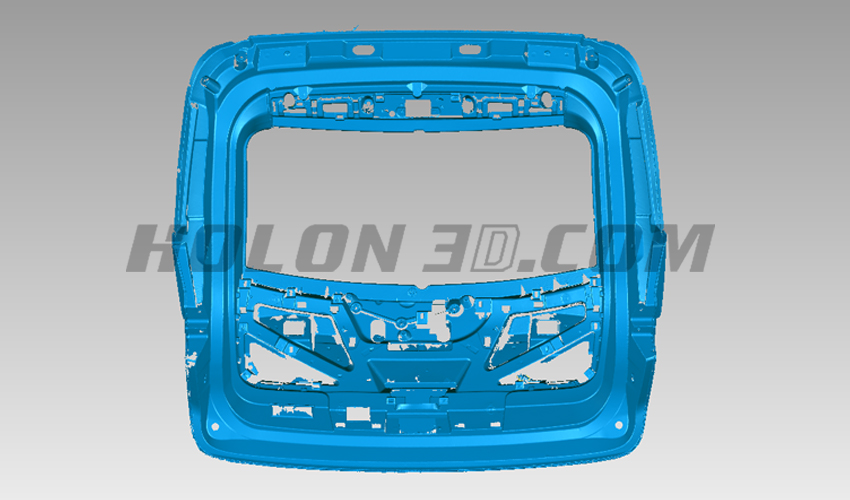

汽车尾门STL数据图

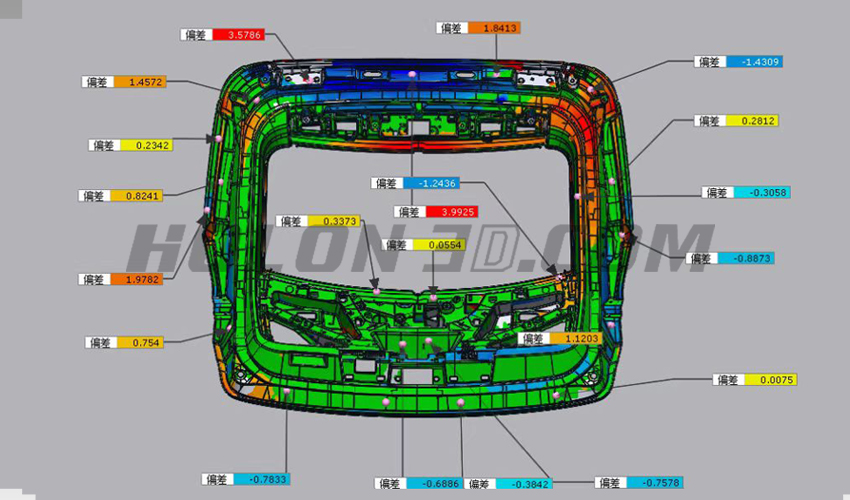

汽车尾门对比检测图

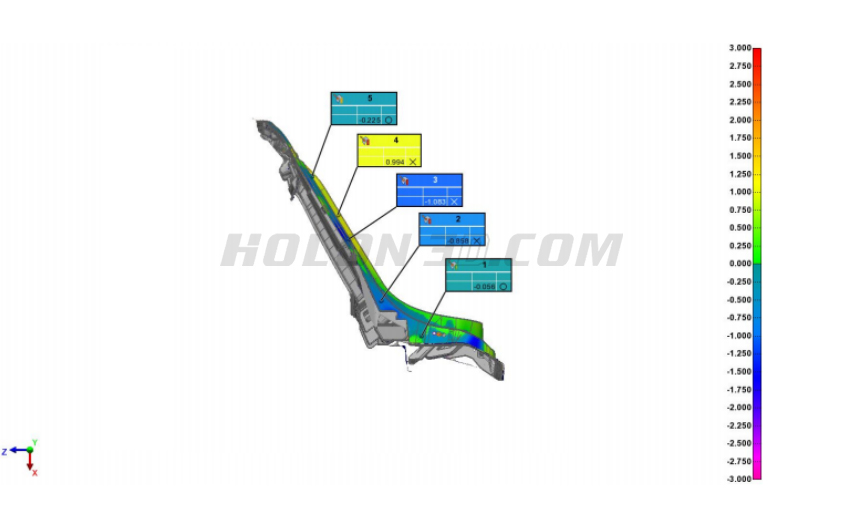

汽车尾门侧边对比检测图
