行走马达的三维检测应用
发布时间：2025-09-13
浏览数：11
- A +
- A
- A -
某行走马达制造商计划对进口产品进行逆向研发，需获取高精度三维数据。因传统测量方式效率低、细节缺失，最终选择Holon 3D三维扫描技术，以实现快速建模与精准仿制开发。
行走马达实物图
面临问题
行走马达外壳表面存在大面积黑色哑光区域吸光严重，同时具有反光表面，普通扫描仪效率低且易丢失细节。此外，马达内部及表面都分布有散热孔及螺纹孔，传统设备难以捕捉完整结构，导致逆向模型精度不足，影响后续研发准确性。

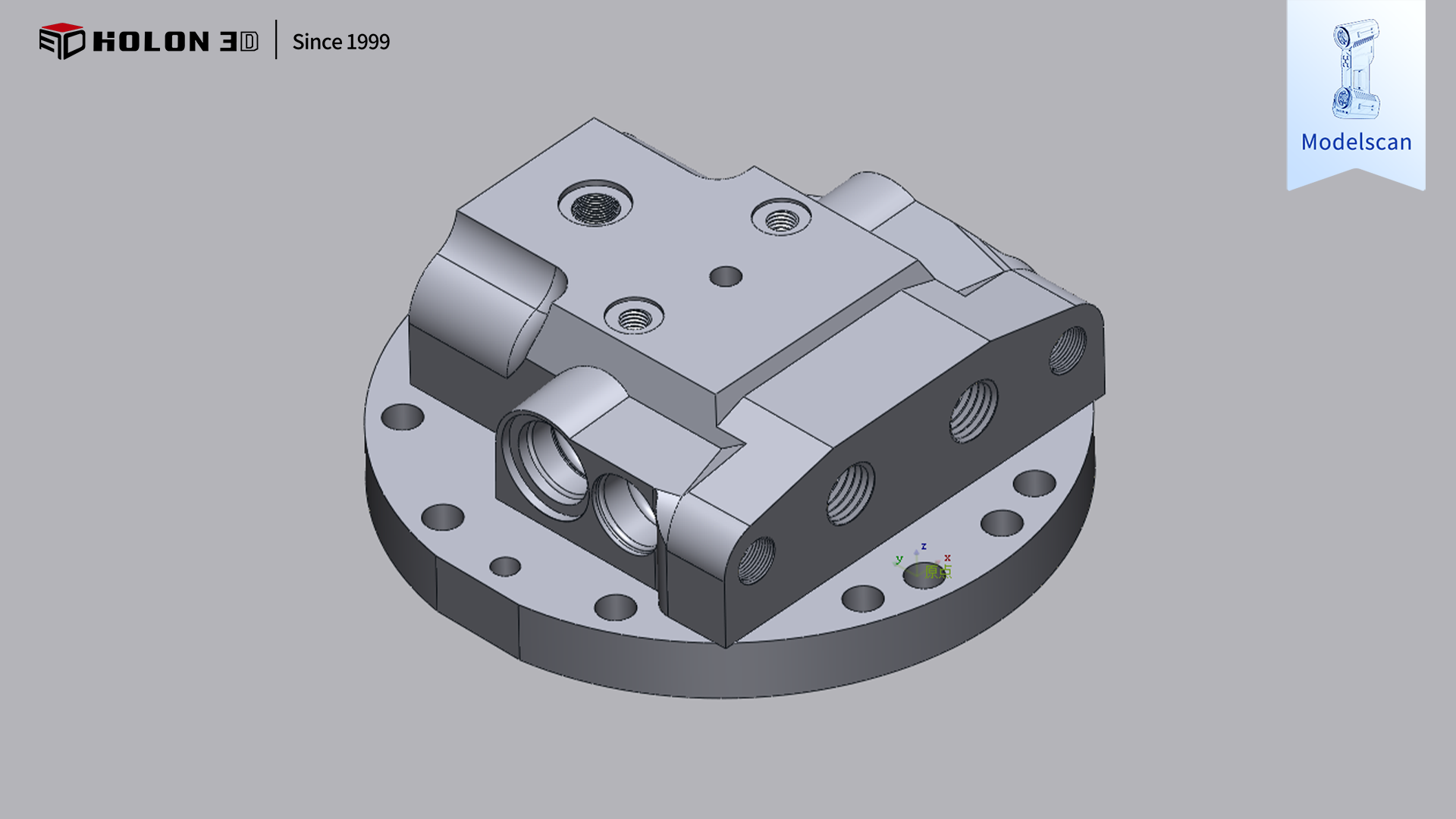

扫描数据图
扫描数据图
解决方案
Holon3D采用Model 49全蓝光扫描仪，通过可调激光亮度穿透黑色表面反射干扰，智能抑制金属反光噪点。0.02mm超高精度配合420万点/秒扫描速度，结合深孔模式与精密模式，完整获取螺纹牙型、深孔底径等关键数据，快速完成全尺寸逆向建模，数据可直接用于逆向设计开发。
比对数据图
比对数据图
2D截面测量数据图
