高压清洗机是融合了动力单元、泵体、管路与复杂外壳的一体化设备。在其新品开发、逆向设计或产品改型过程中，快速、完整地获取整机及零部件的三维数据，是实现设计迭代与结构优化的关键前提。使用华朗三维扫描仪高效捕获高压清洗机的完整外形与关键结构，为其建立精准的全尺寸数字模型。

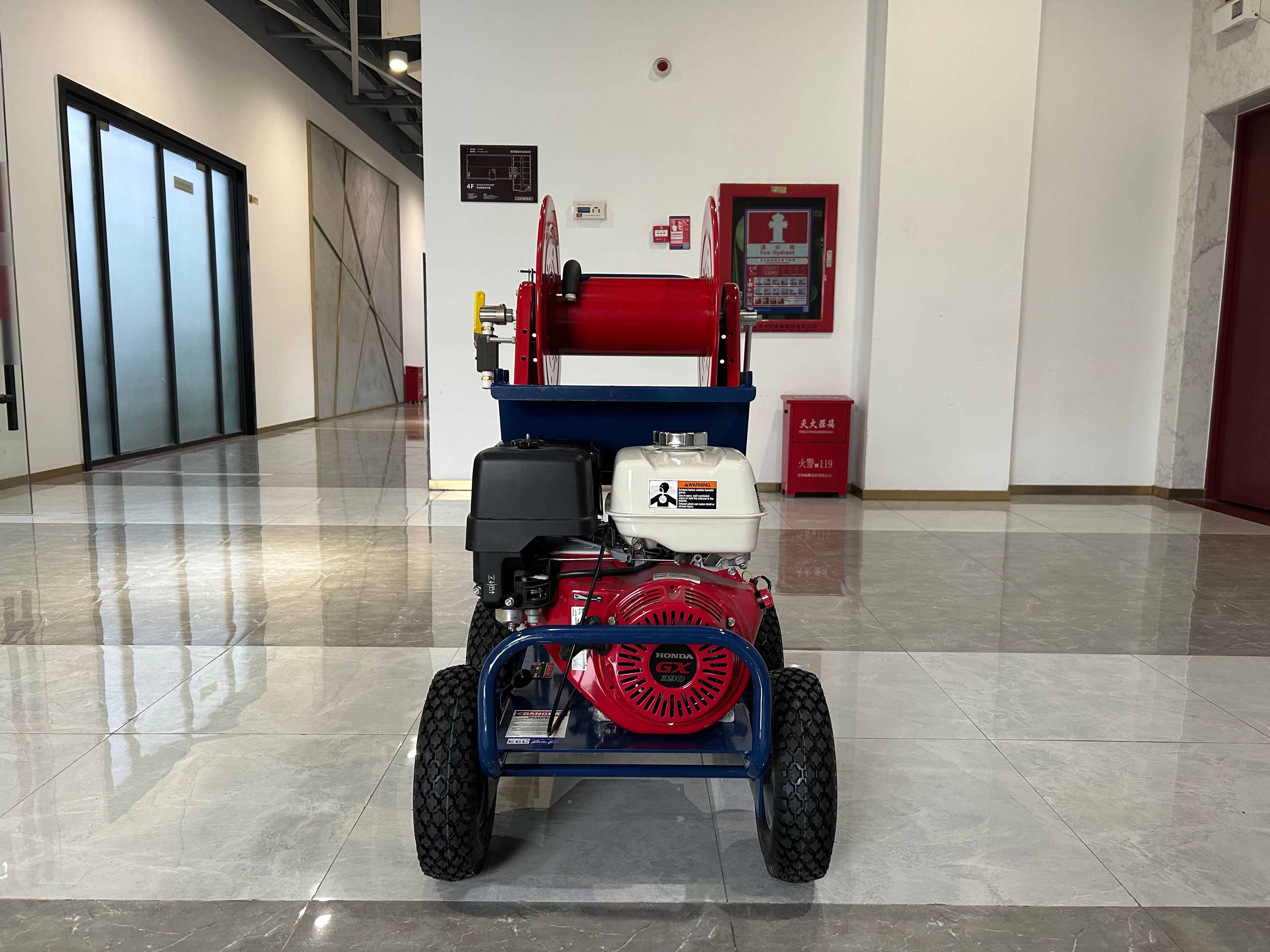

高压清洗机实物图1

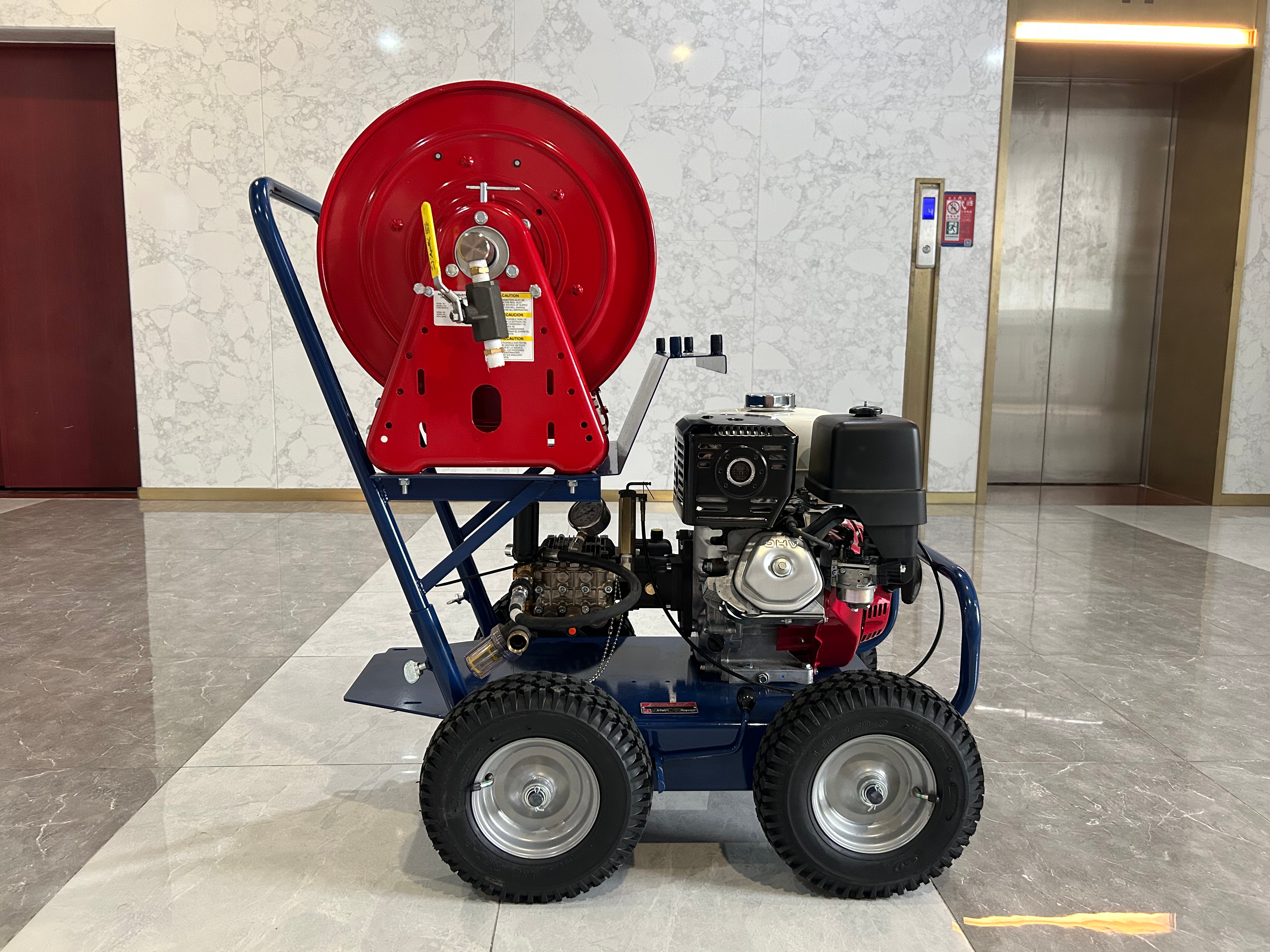

高压清洗机实物图2
面临问题
整机包含框架、发动机、泵头、曲轴箱等大量不规则曲面与深浅不一的腔体，传统手工测量与三坐标测针难以触及狭窄深孔和复杂流道，数据完整性差，若采用逐点测量方式，完成一台包含数十个零件的整机测绘，往往需要数天甚至数周，严重影响项目进度。

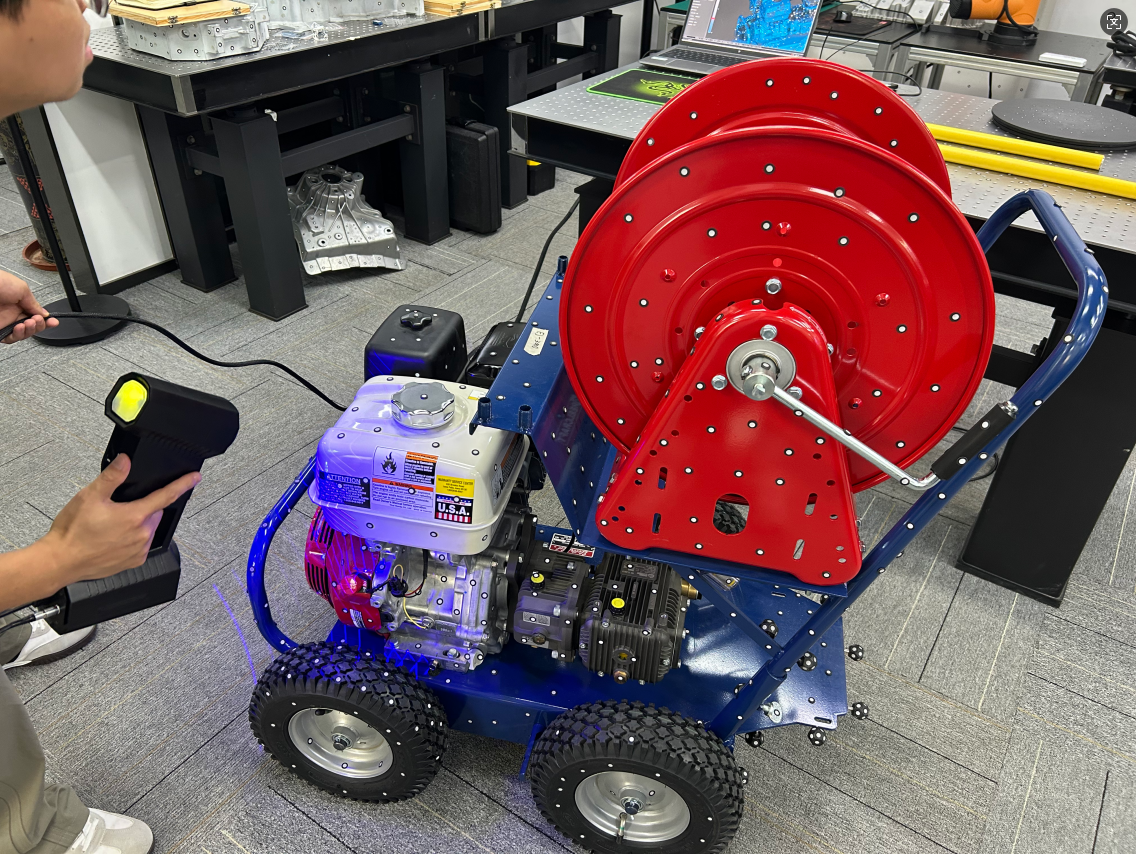

扫描现场图
解决方案
我们采用华朗三维扫描仪，以非接触式蓝光扫描技术，实现了高压清洗机整机及关键部件的完整三维数据获取。扫描仪的扫描范围是550*600mm，搭载34条大范围扫描模式激光线，14条精密模式和1条深孔模式激光线，即可深入泵体阀腔、枪柄内壁等狭窄部位进行精细扫描，将复杂曲面和深腔结构完整转化为密集点云数据，单机扫描耗时仅需15-20分钟。扫描完成的高精度三维模型可一键导出为STL/OBJ等通用格式，直接导入UG、Pro/E、SolidWorks等主流三维设计软件，作为逆向建模、结构分析或装配验证的基准数据，大大缩短了从实物到数字模型的时间周期。

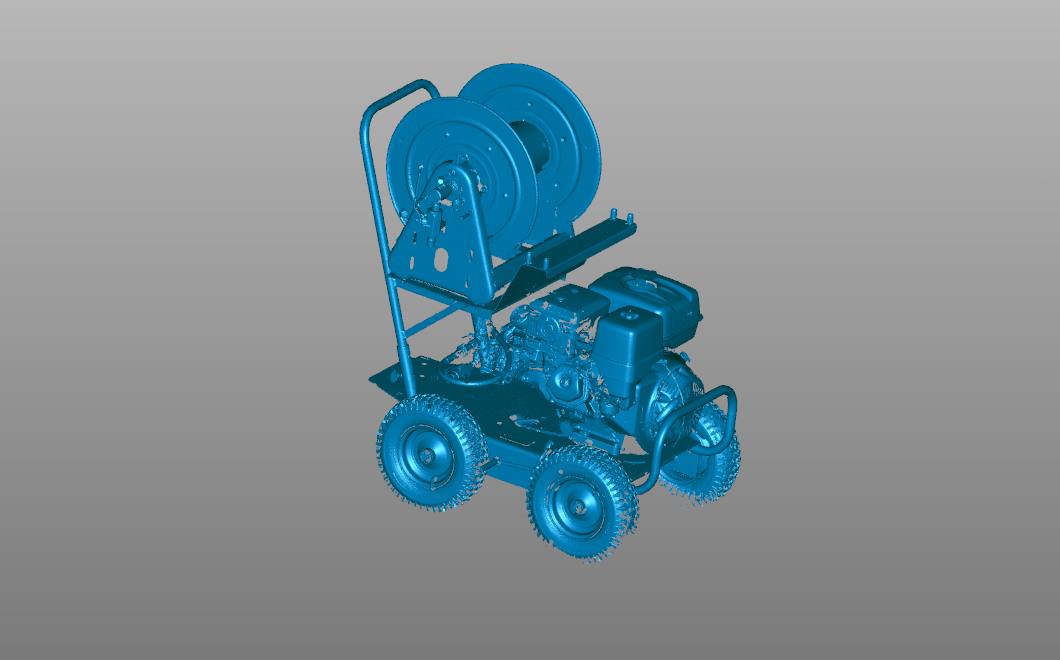

扫描stl数据

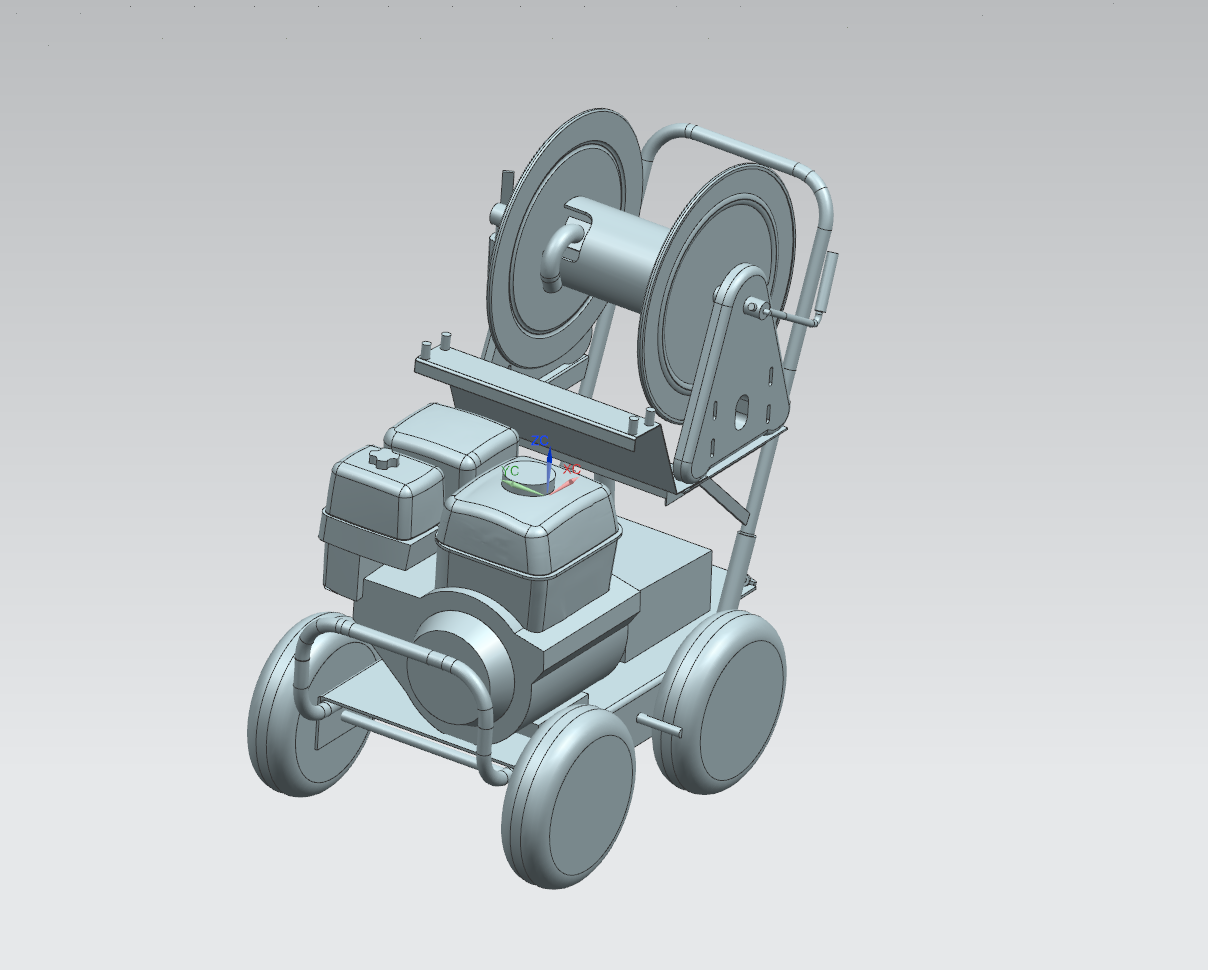

逆向stp数据
