高压清洗机发动机的三维扫描逆向建模
发布时间：2026-06-18
浏览数：10
- A +
- A
- A -
高压清洗机配套的动力发动机结构紧凑、壳体曲面复杂、孔位密集，是整机的核心部件。客户因产品改型升级、备件仿制或无原始图纸需要，要求对发动机整机及关键壳体进行全尺寸三维数据采集并逆向重建为可编辑CAD数模，作为后续模具开发、结构优化及装配验证的依据。

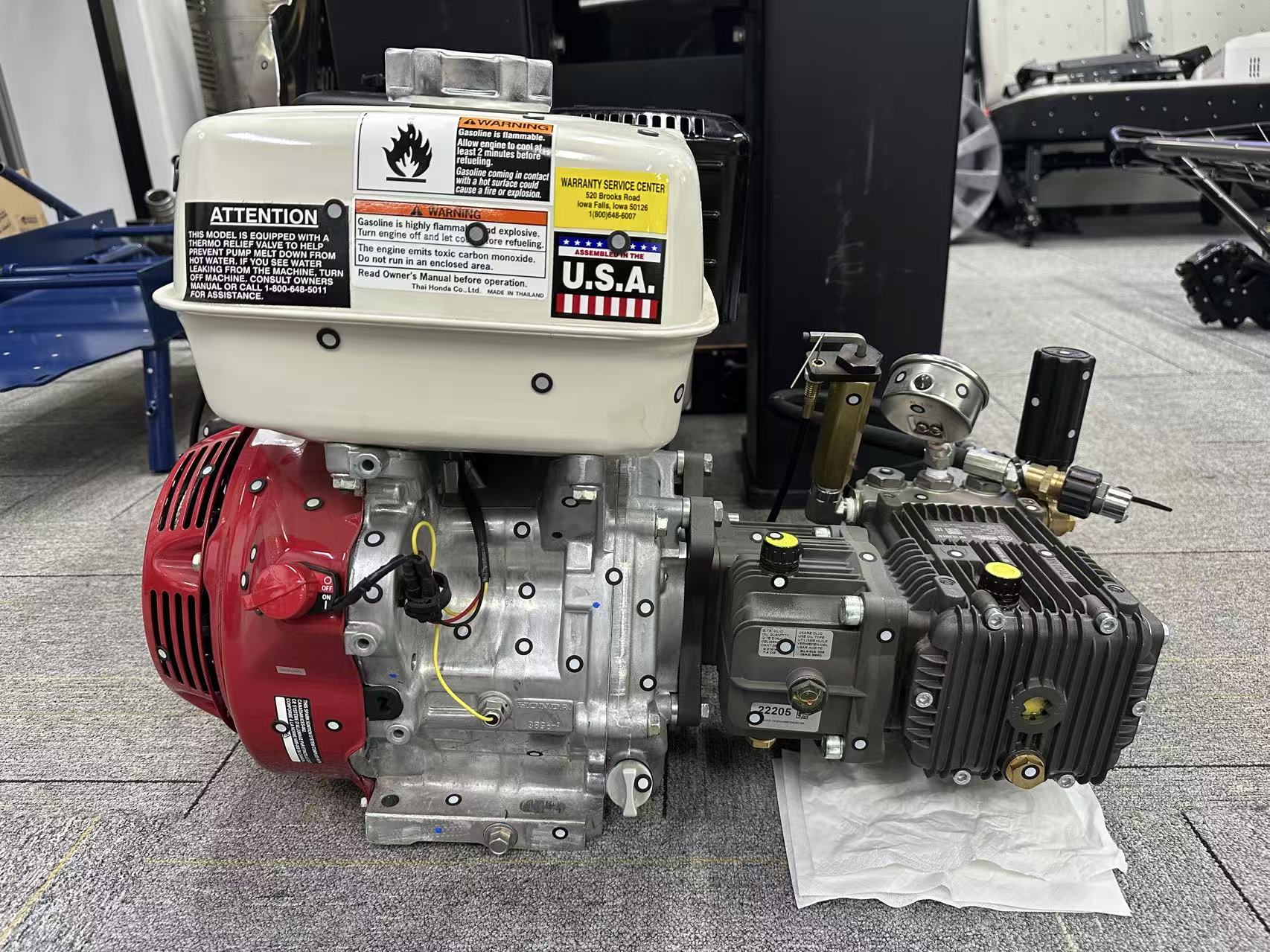

高压清洗机发动机图
面临问题
发动机缸体、曲轴箱、散热筋及安装法兰含有大量螺栓孔、油道口及起伏曲面，传统卡尺测量无法获取连续曲面数据，三坐标测针难以触及深孔底部与狭窄夹角。人工逐点测量耗时长且累积误差大。

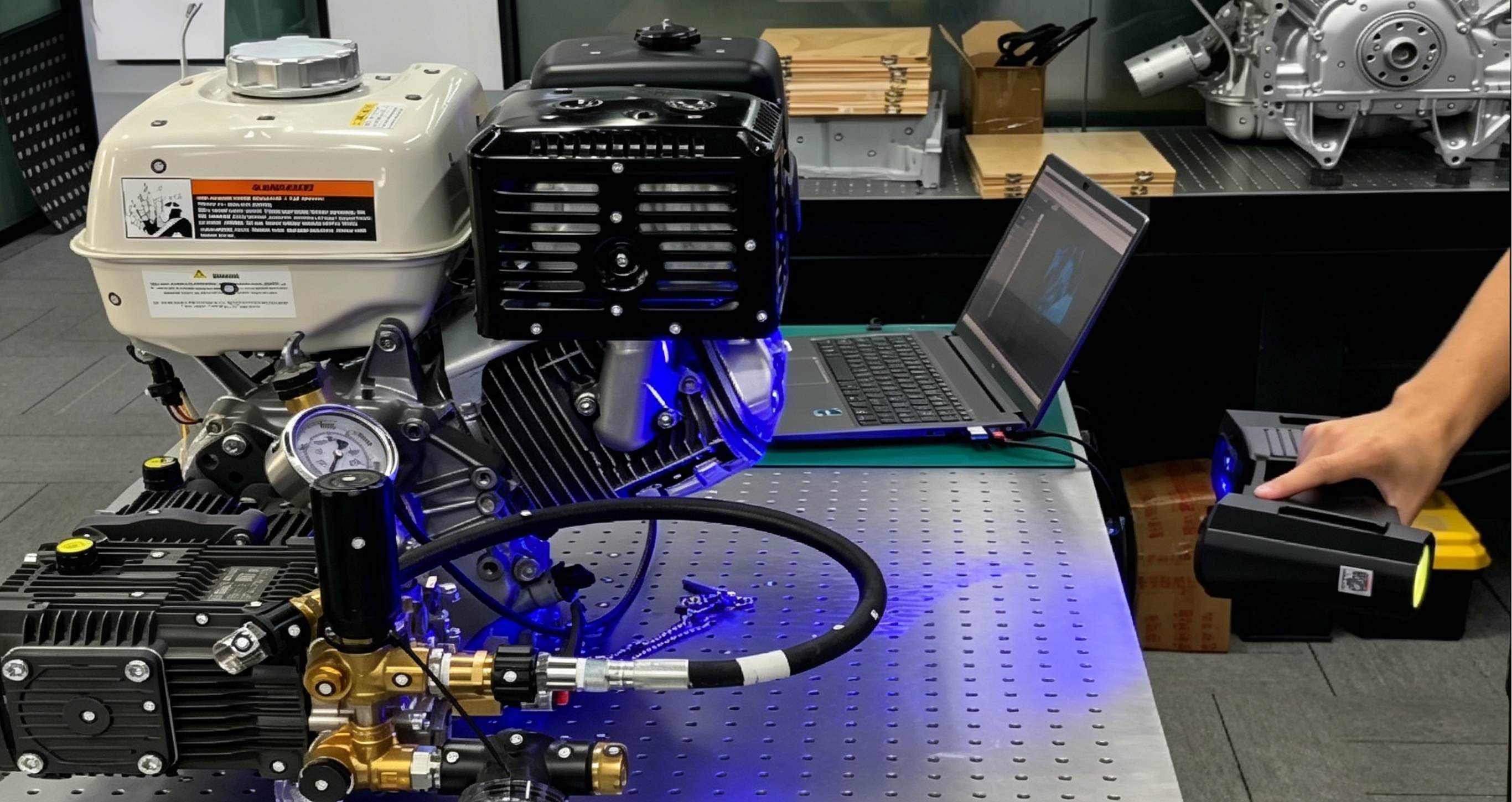

扫描图
解决方案
采用华朗三维手持式激光三维扫描仪，利用宽幅模式快速覆盖机体，切换精细模式捕捉散热筋、法兰起伏面，启用深孔模式专门扫描螺栓孔、油道口等深腔部位，完整获取高密度点云数据，单次扫描精度可达0.02mm。扫描数据去噪、封装为STL三角网格模型，导入Geomagic / Imageware等逆向软件进行曲面重构，再导入UG、SolidWorks、Pro/E重建参数化实体特征（恢复孔位、同轴度、拔模角等设计意图），最终输出STEP/IGS格式CAD数模。

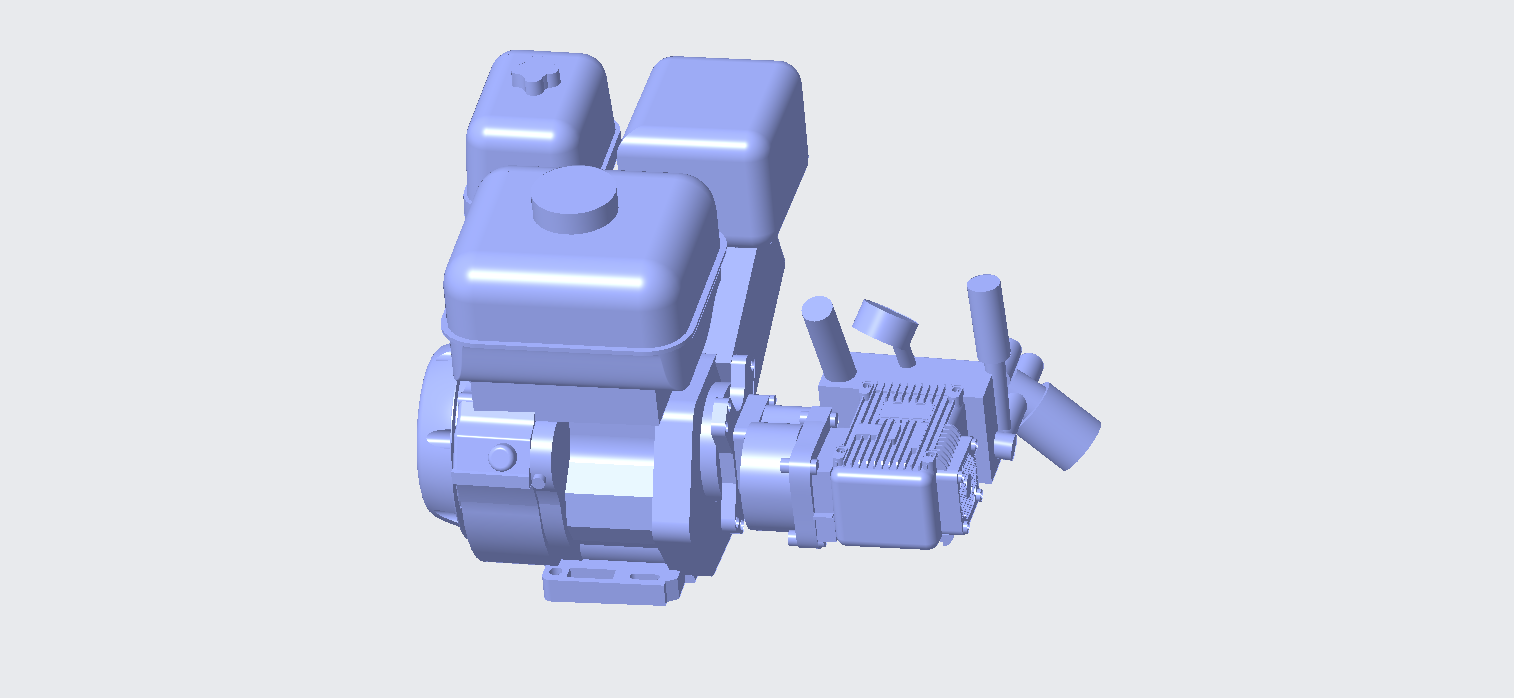

逆向建模stp图
相比传统手工测绘周期缩短80%以上，所得数模可直接用于CNC加工、模具设计、虚拟装配验证及有限元分析，解决"无原图改型/仿制难"痛点。
