大型铸件的三维扫描检测
发布时间：2026-05-23
浏览数：4
- A +
- A
- A -
客户想验证这个大型铸件的尺寸、形位公差（如孔位、平面度、关键结构尺寸）是否符合设计图纸要求，这一步是重工制造中关键的质量控制环节。它的体积庞大、曲面复杂、表面粗糙，传统检测手段难以快速、完整地评估其整体质量，而三维扫描可以一次性采集完整数据，高效对比设计模型与实际工件的偏差，快速发现焊接变形、孔位偏移等问题。

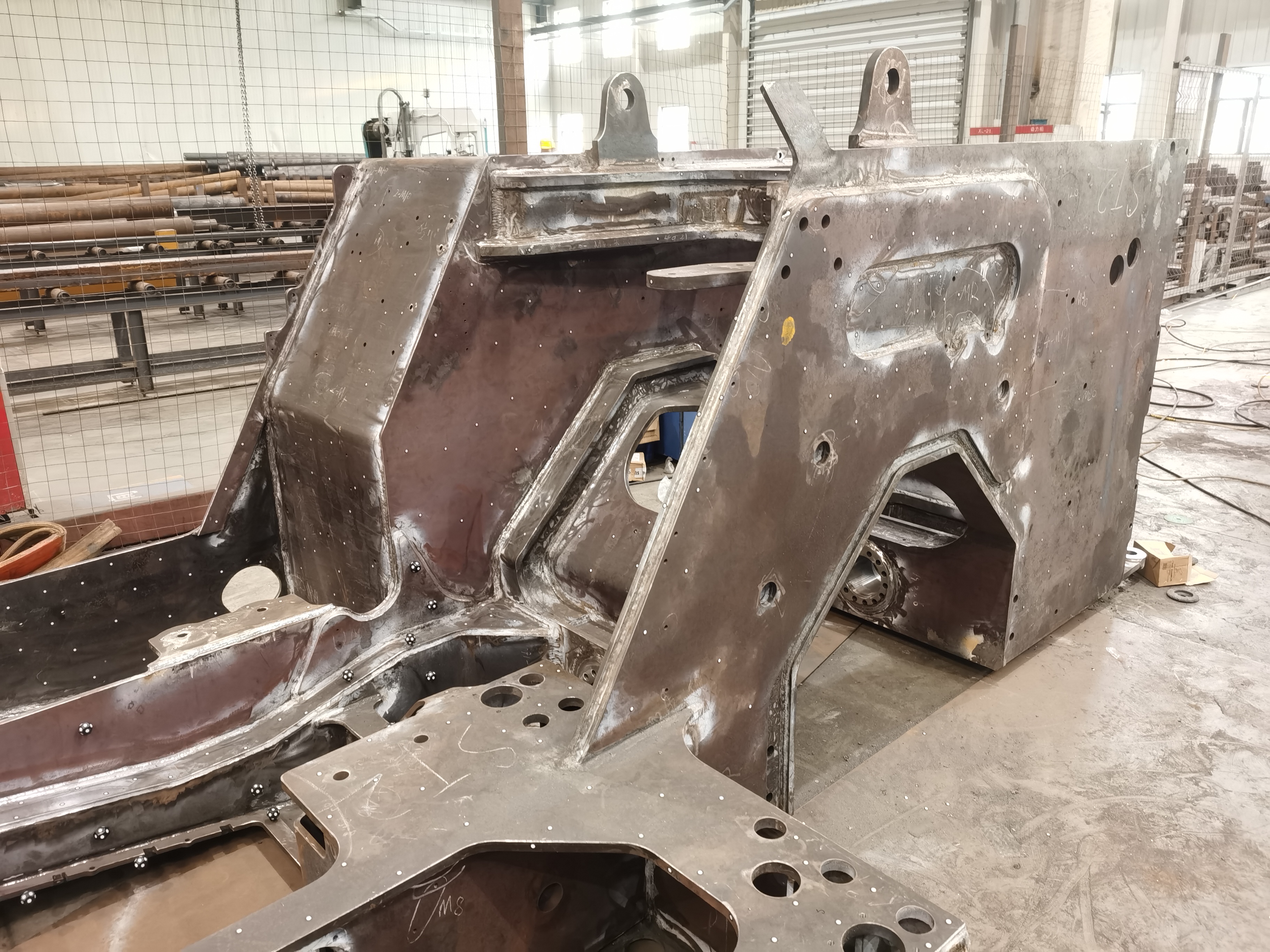

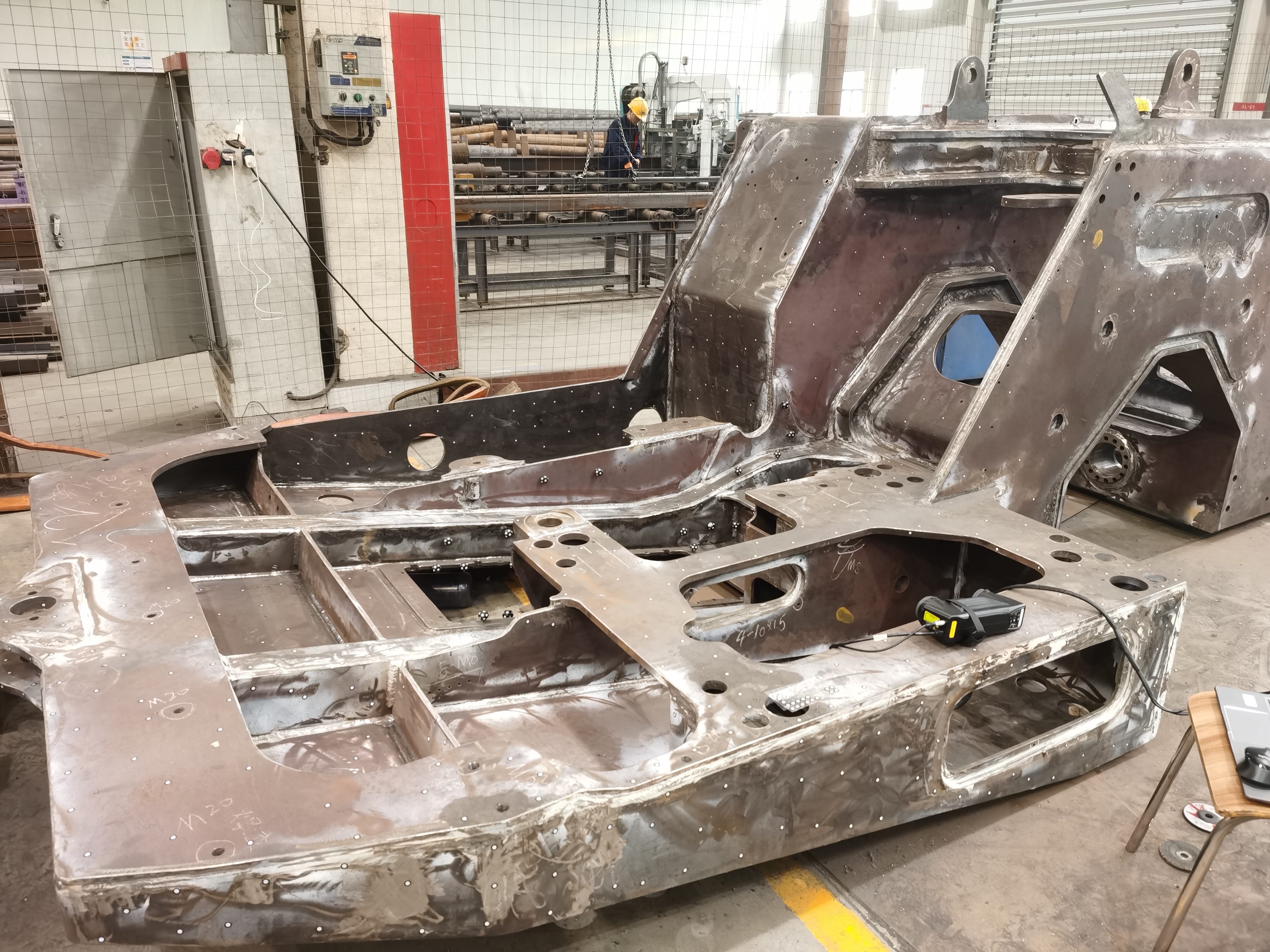

现场实物图1
现场实物图2
面临问题
1. 尺寸巨大，检测效率低下：这个铸件约4米长、2米高，传统的检测方式效率低还容易漏检；
2. 曲面复杂，数据完整性差：铸件表面布满不规则的铸造圆角、拔模斜度和曲面过渡，传统点测方式只能获取有限的离散点，无法完整呈现铸件整体的形状误差和变形趋势，局部缩松、凸起等铸造缺陷极易被遗漏。

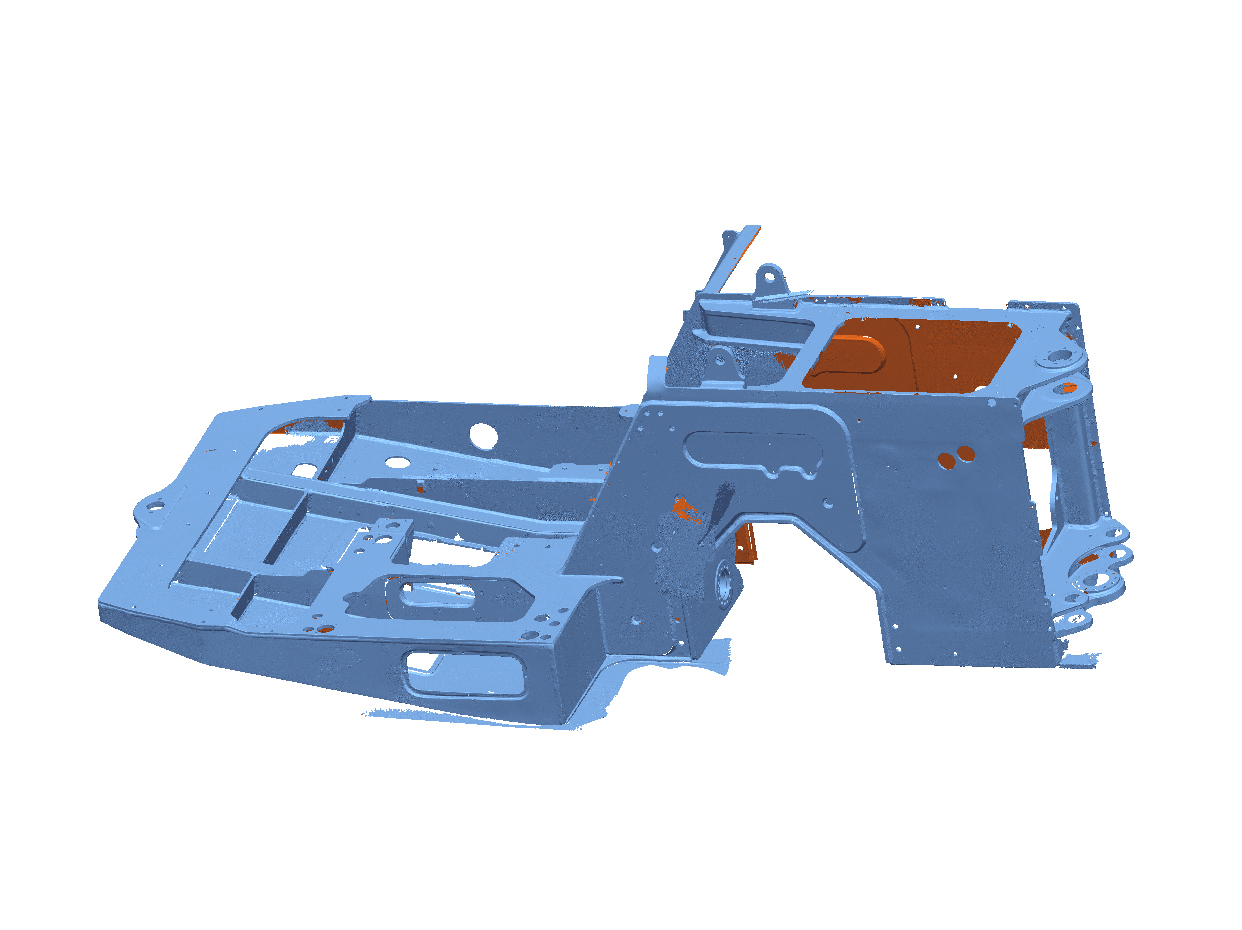

扫描数据
解决方案
华朗工程师带着手持式三维扫描仪去客户现场进行扫描。扫描仪投射多束交叉激光线，单次扫描（范围550*600mm）即可捕获大面积曲面数据，原本需要数天的全尺寸检测工作，现在仅需1-2小时即可完成，并获取了更全面、更直观的检测数据。扫描出来后的三维数字模型与原始数模做拟合，一键生成直观的三维色谱偏差图，铸件的整体变形趋势、局部缩松凸起、型芯偏移等问题一目了然，任何微小缺陷都无所遁形。

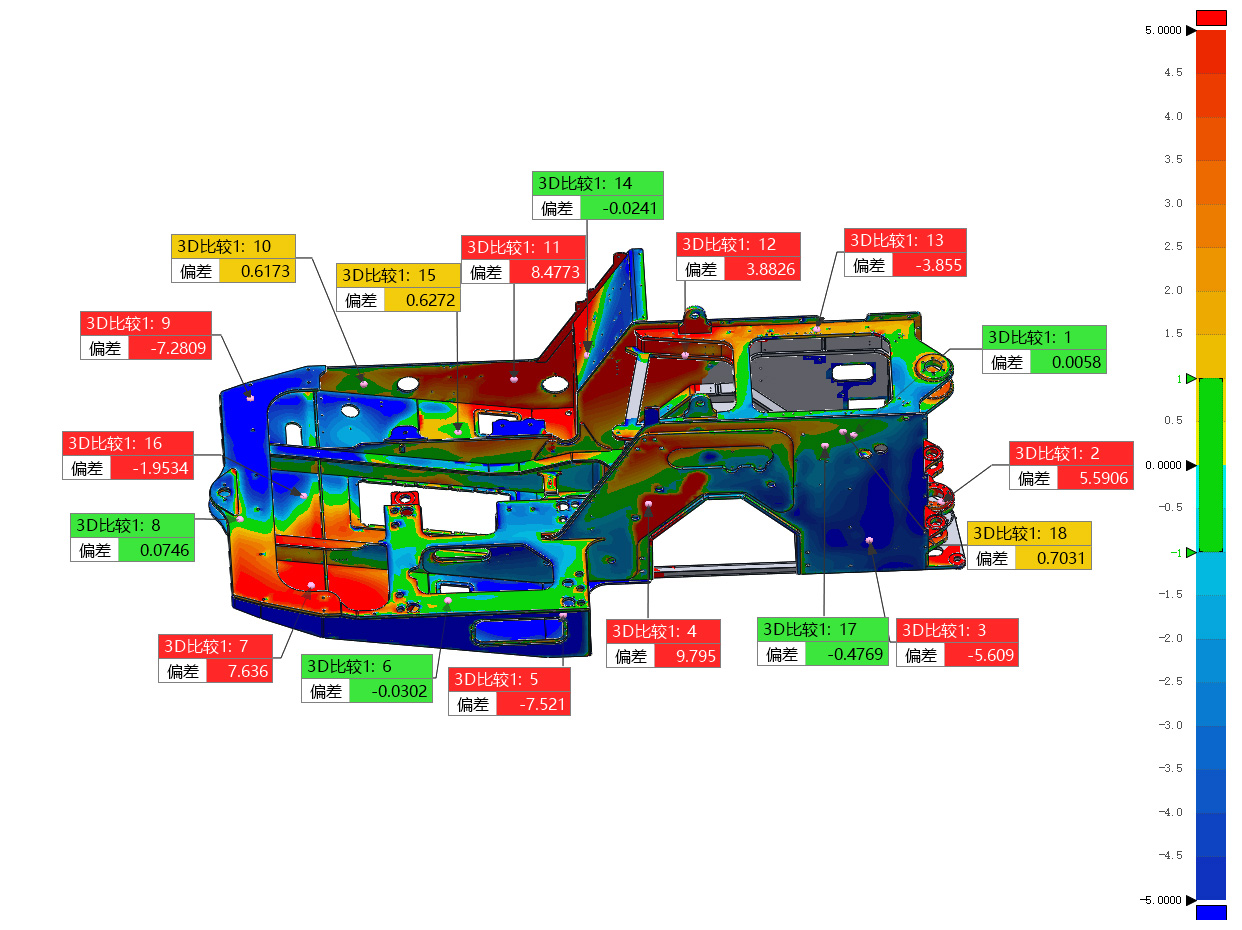

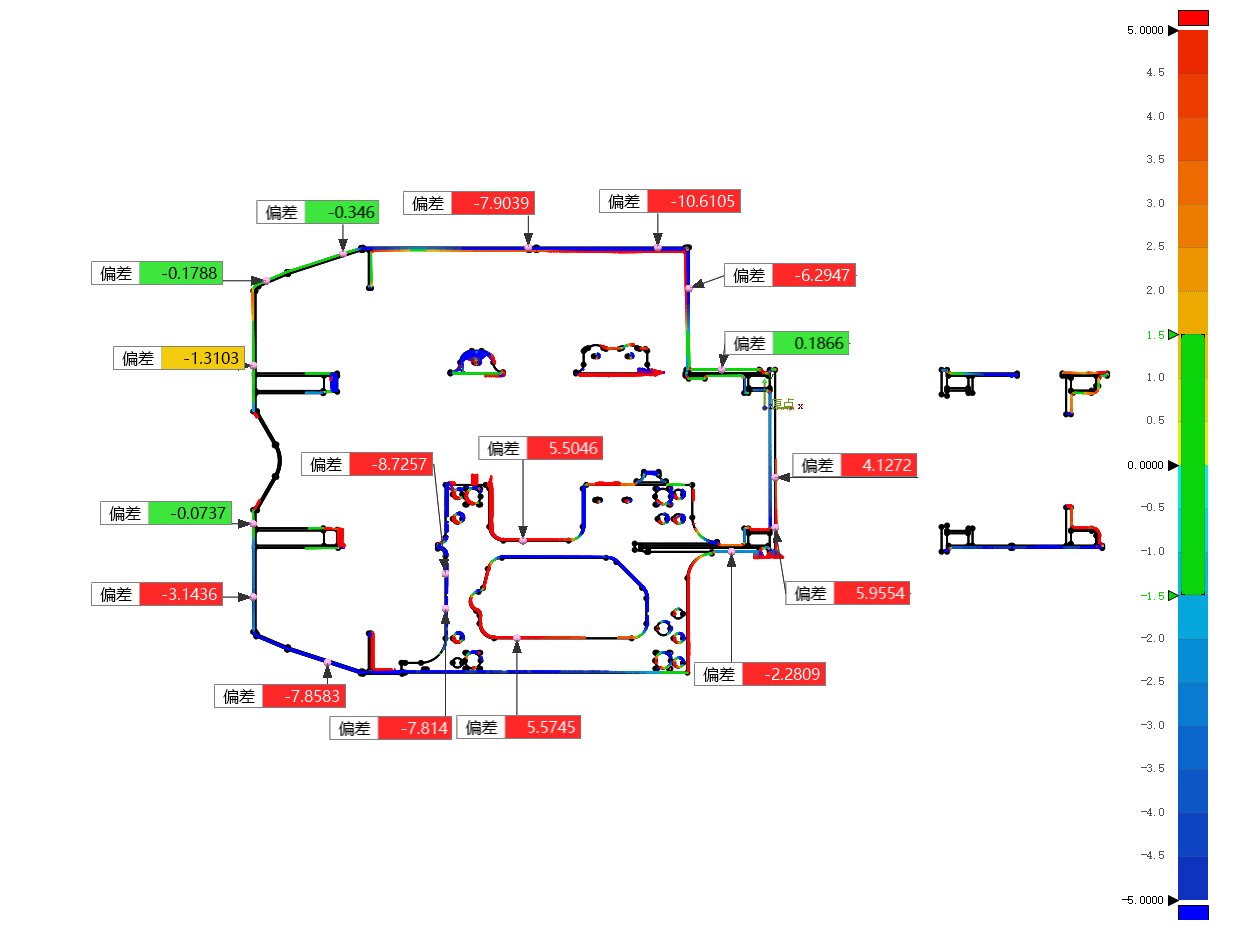

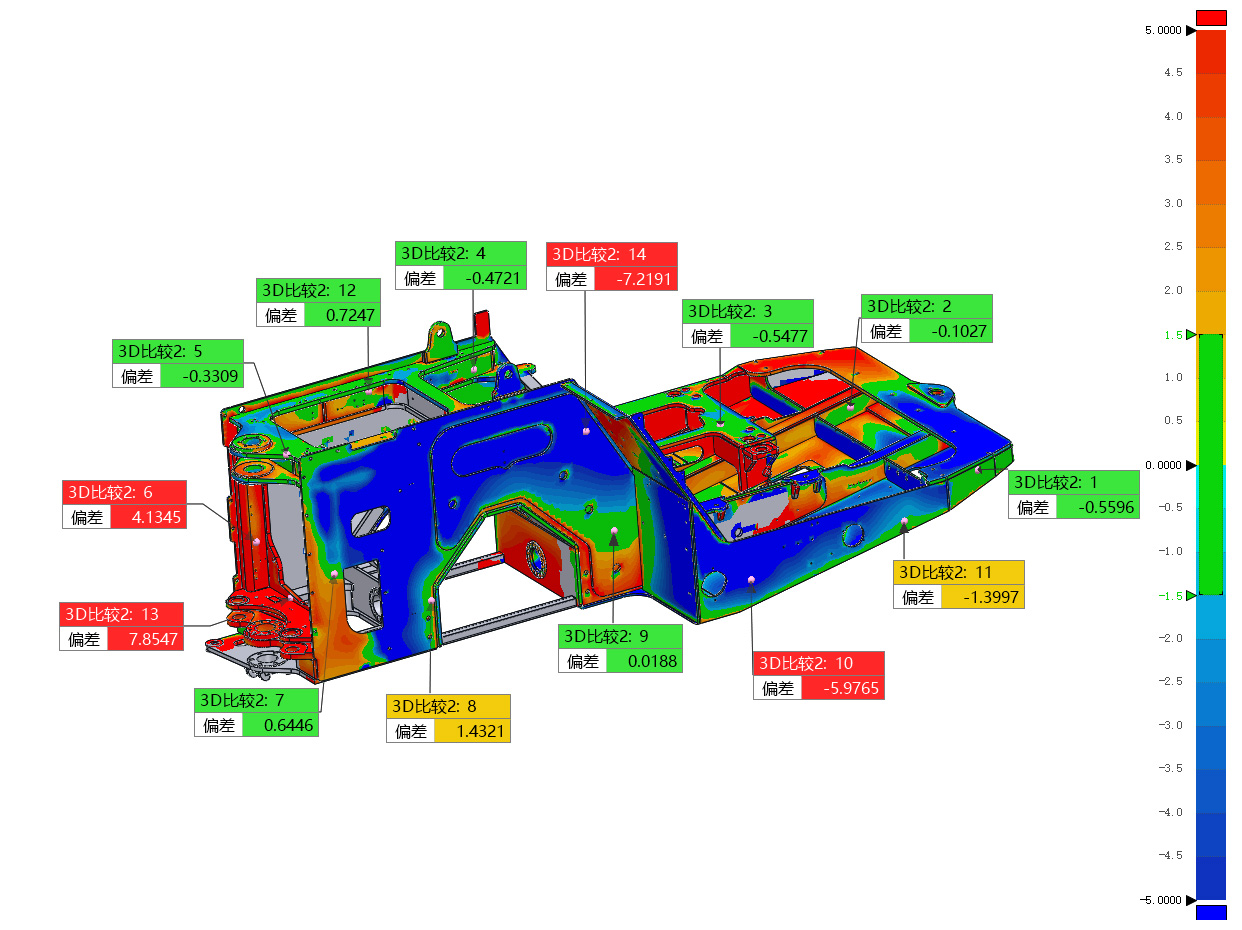

偏差色谱图1
偏差色谱图2
偏差色谱图3
