垃圾焚烧炉大管板三维尺寸检测
发布时间：2026-10-17
浏览数：4
- A +
- A
- A -
某重工企业大型重型设备主体构件，核心需求是采集外圈 6 个安装孔的孔位坐标、孔径、孔轴线垂直度，校核孔之间相对位置，保障现场装配对接。传统的经纬仪 / 卷尺 + 卡尺：测相对位置误差大，孔轴线倾斜没法测，所以找到我们，用三维扫描的方式获取关键部位的完整点云，在线上就可测量出每处孔位的偏差数值与距离，彻底破解大件检测 “转运难、架设繁、效率低” 的痛点。
面临问题

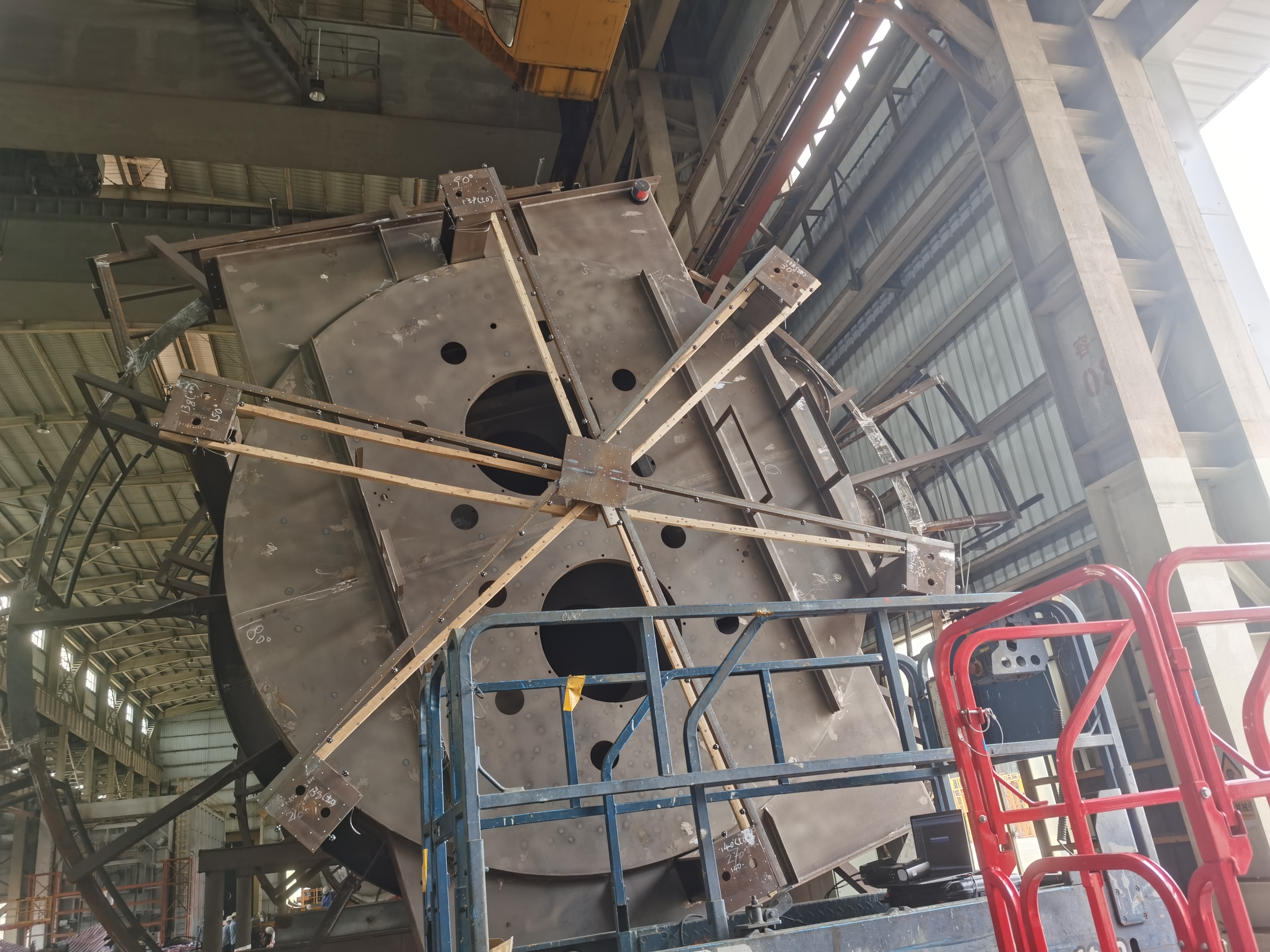

构件尺寸与重量巨大，传统卷尺、卡尺仅能少量抽点测量，无法掌握工件整体形变；人工测量存在盲区，易漏检毫米级偏差；工件翻转、转运难度大，传统检测方式效率低、误差大，吊装后发现问题再返工成本极高。
解决方案

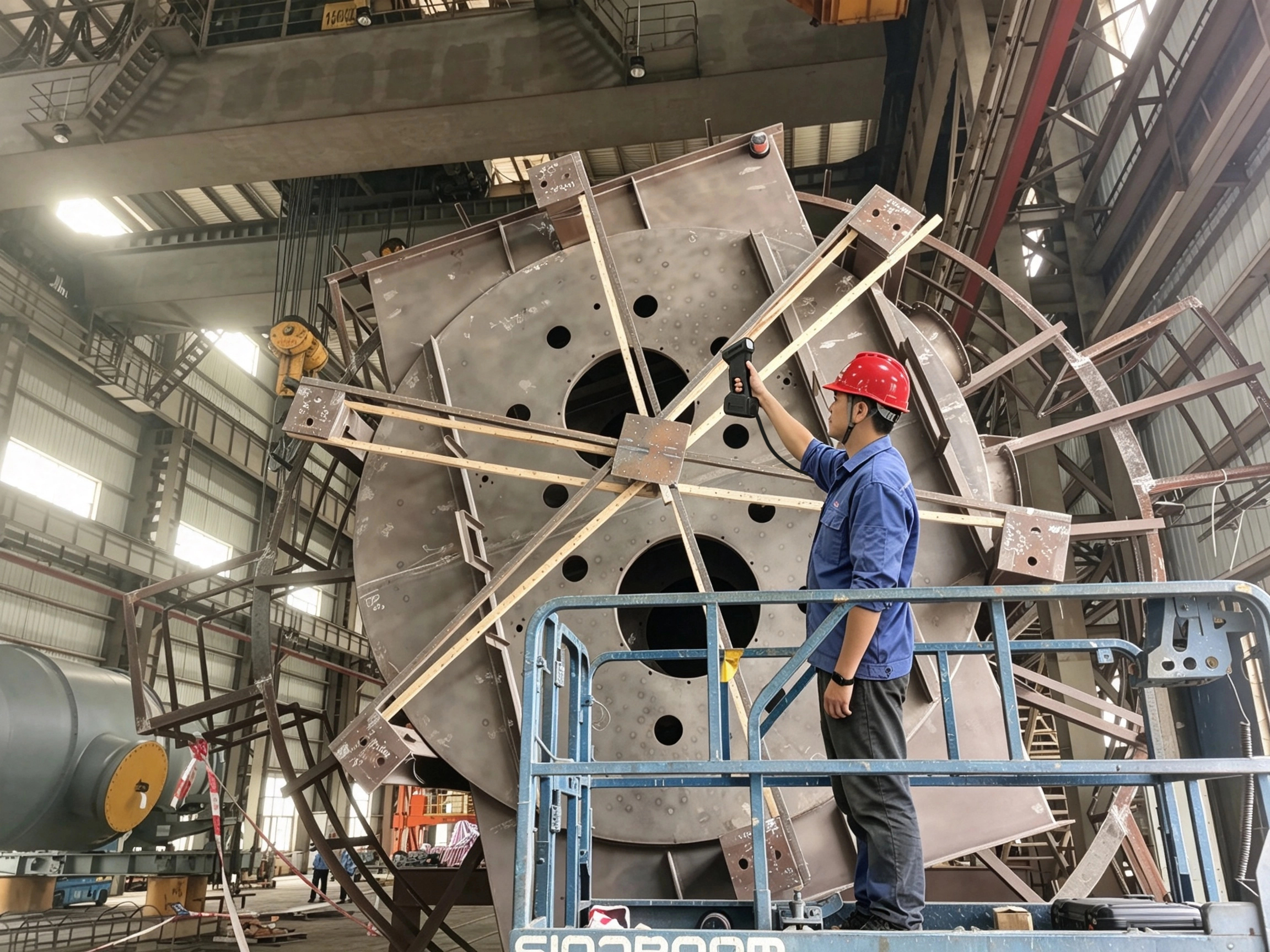

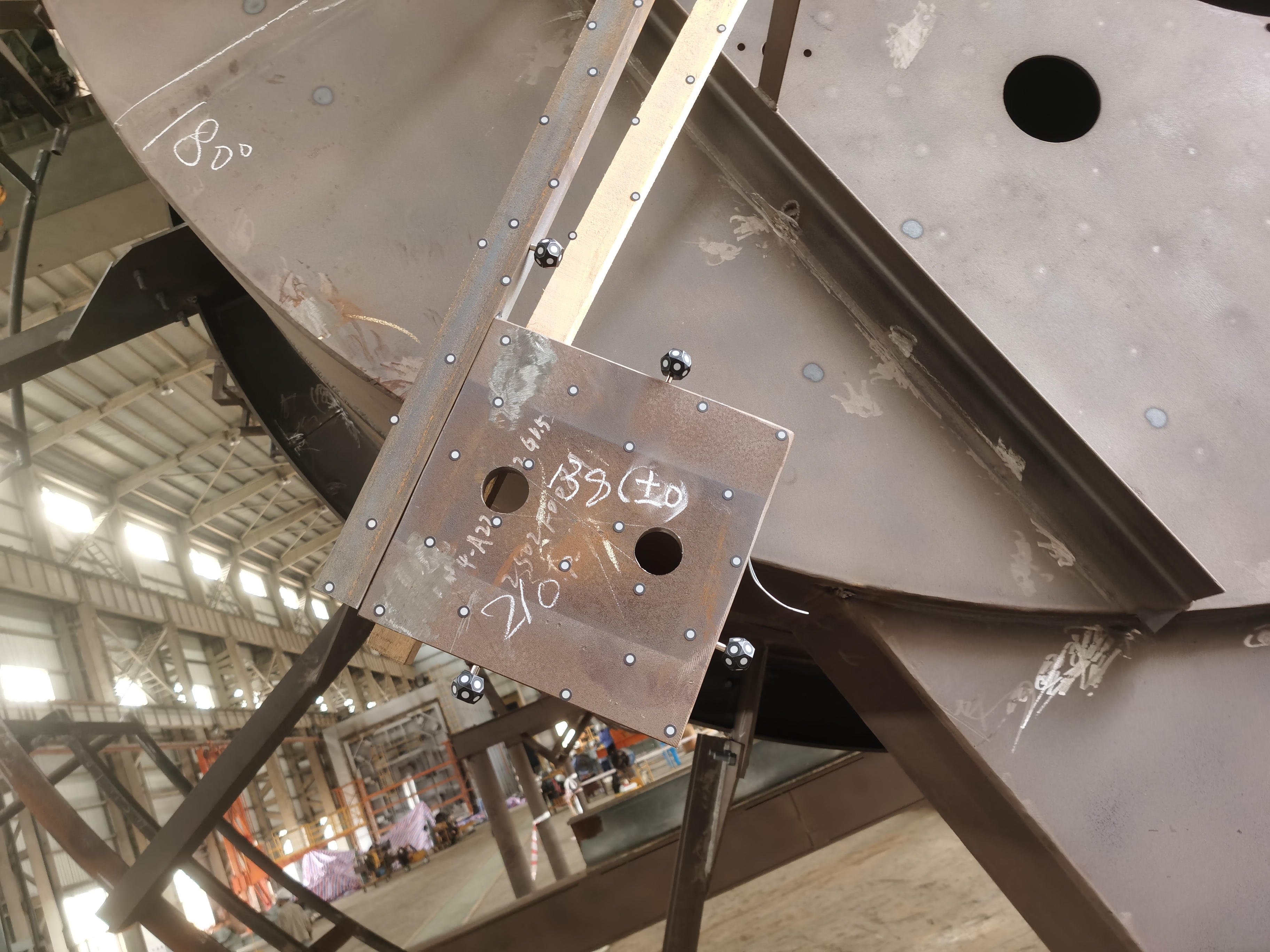

华朗工程师携计量级手持式三维扫描仪赴现场开展检测，无需吊装转运、翻转调整重型构件，手持扫描灵活作业。设备采用蓝光非接触采集，抗金属反光与车间粉尘，0.02mm 级检测精度稳定输出高密度三维点云，单次扫描幅面大，数据采集速度快，短时间内即可完整覆盖法兰基准面与外圈 6 处安装孔，检测效率远超传统 “经纬仪 + 卷尺 + 卡尺” 的组合方案。

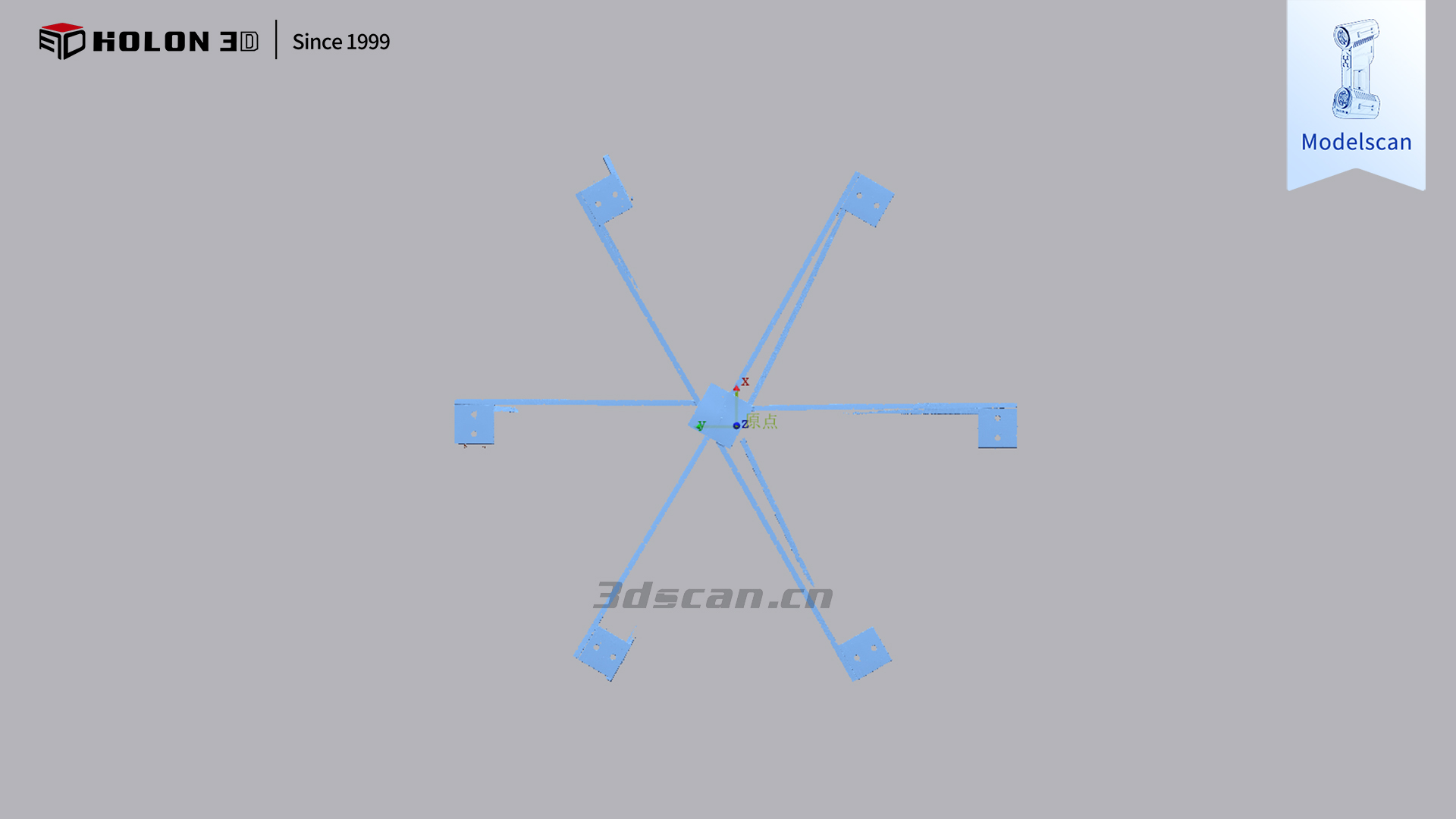

扫描数据

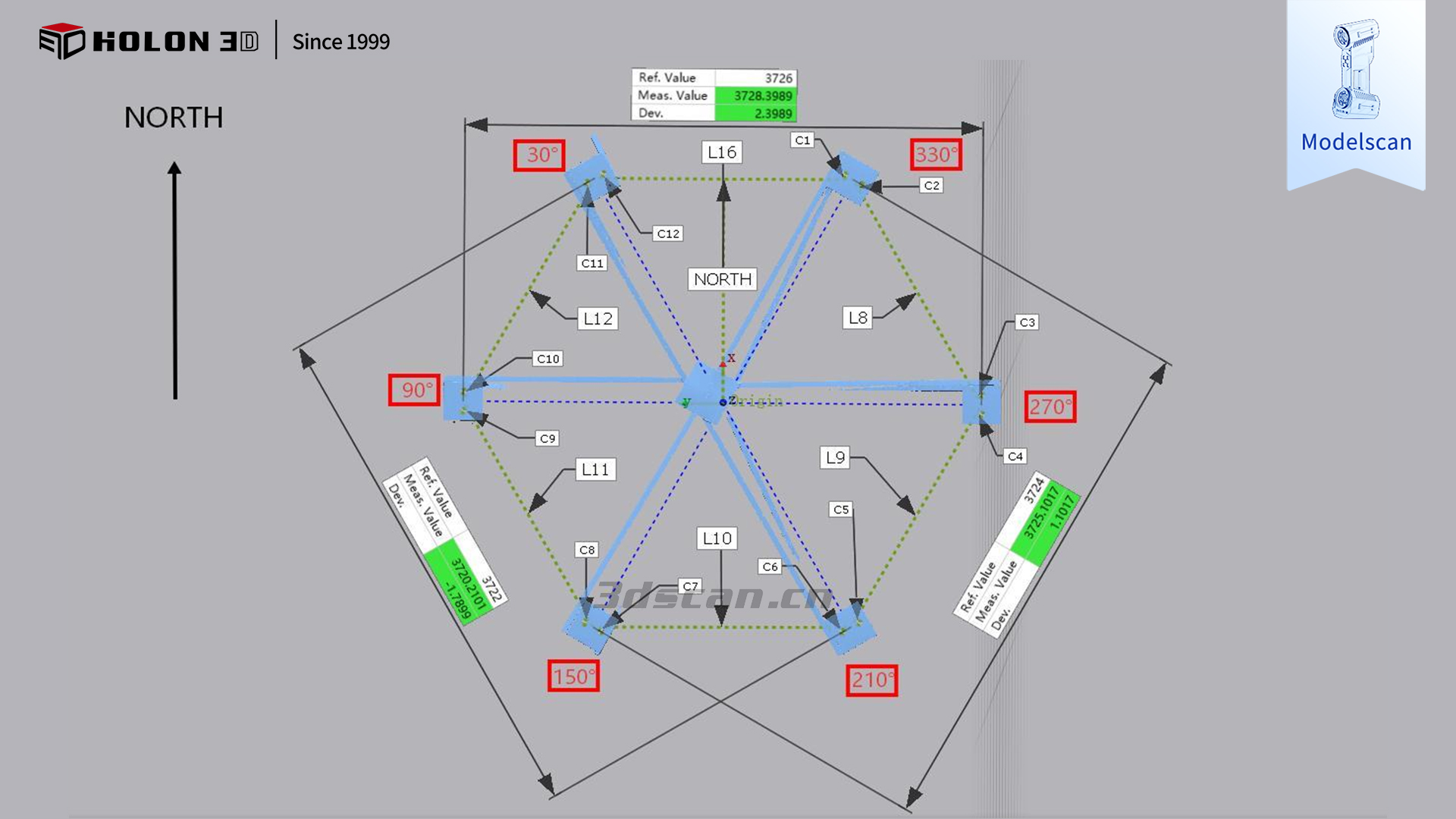

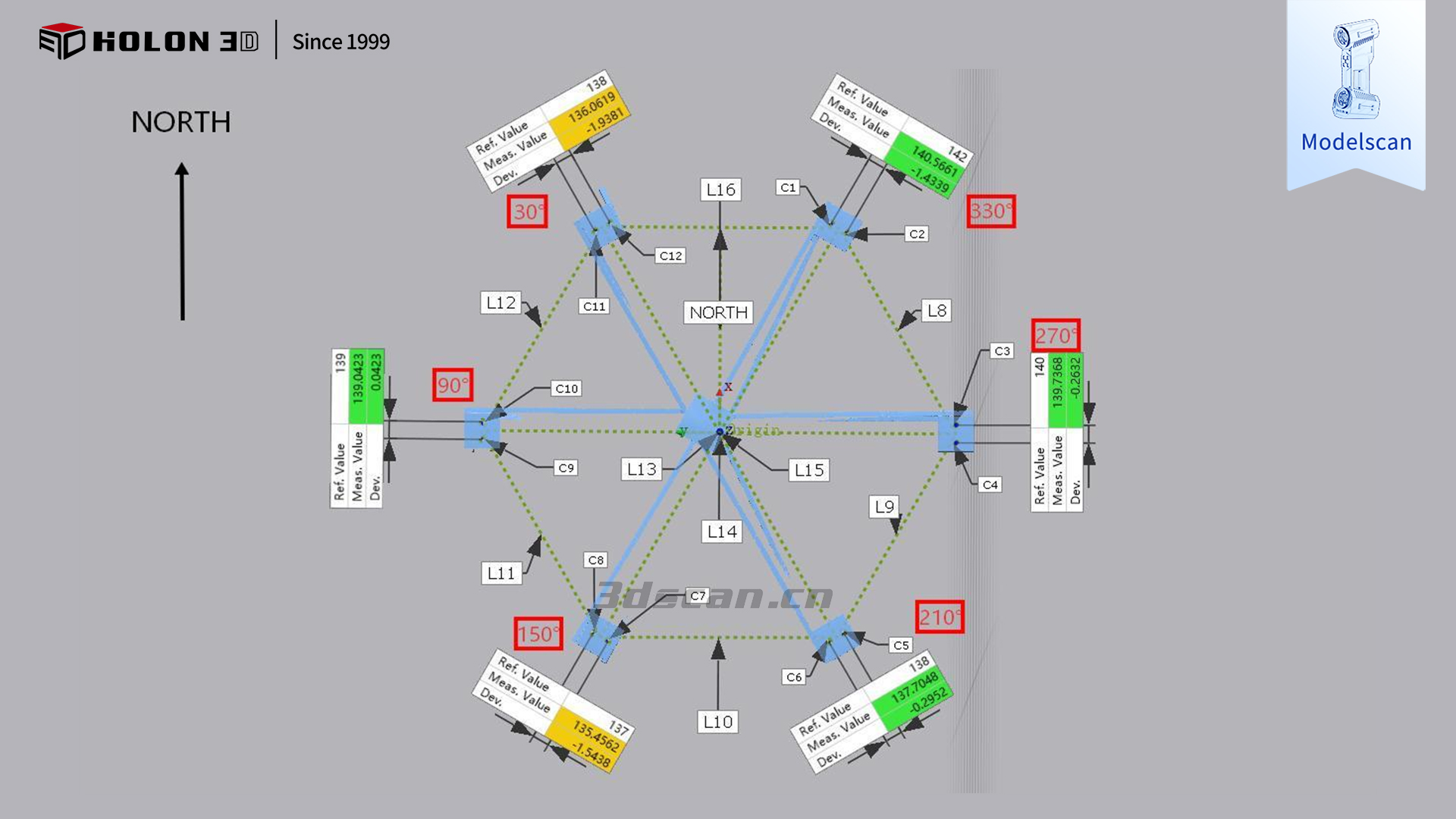

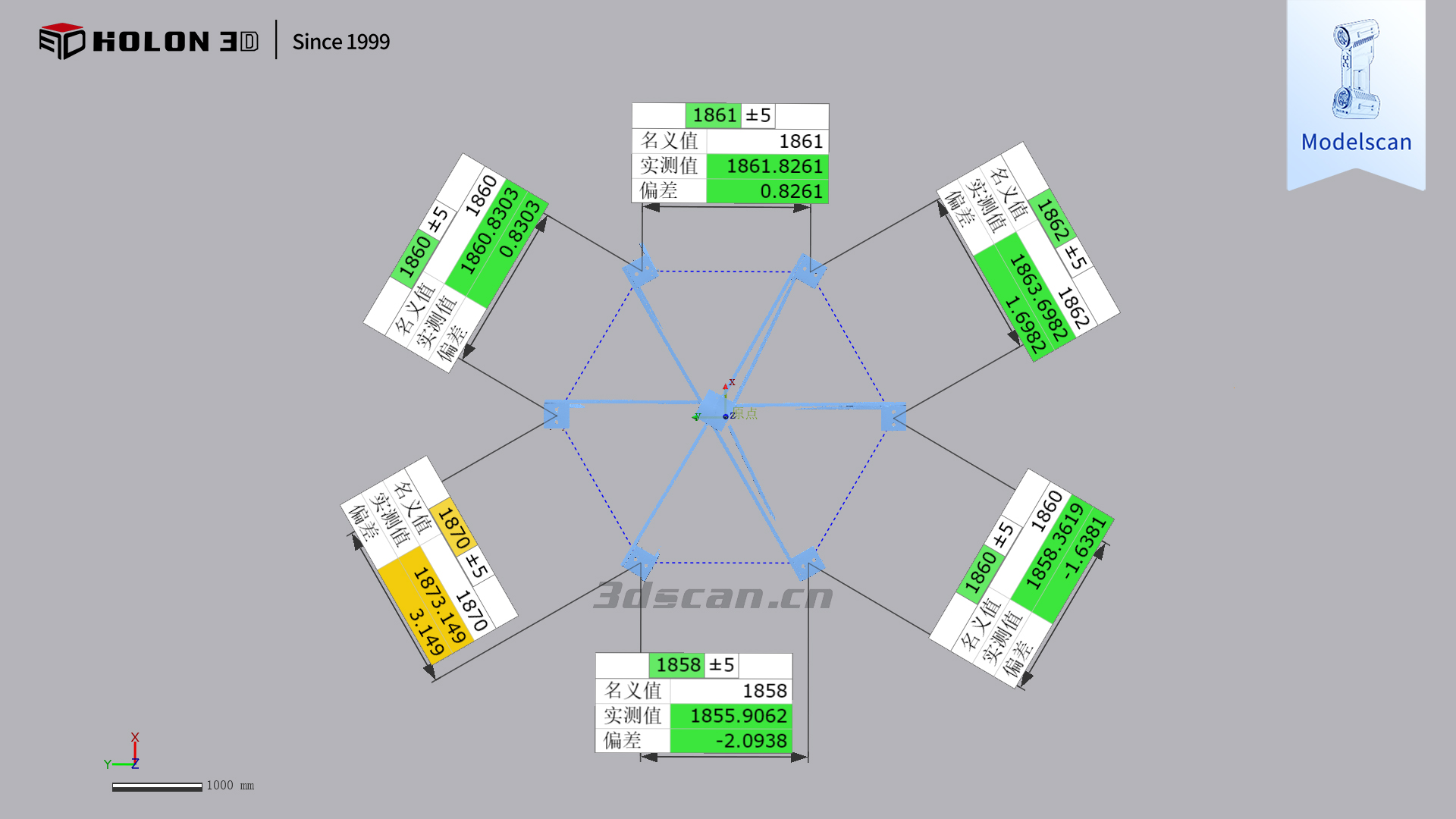

基于扫描得到的三维点云，直接在软件上自动计算孔径实测值，孔中心相对坐标与两两孔中心距。量化各孔位偏差，输出可视化检测报告。吊装前完成尺寸校核，提前排查孔位超差隐患，规避吊装后装配卡壳、高额返工的风险，保障设备对接一次成功。
测量数据
