铁路建设，安全重于泰山。近期，华朗三维受中铁十八局委托，对其承建的某标段13米预制混凝土梁进行进场高精度质量检测。该梁体左侧钢构区域设计有通长预埋钢板，作为后期铁件安装的关键基准。鉴于梁体在多次转运、吊装过程中易受外力冲击，钢板存在翘曲、局部凹陷、边缘磕碰等隐蔽性变形风险。若按传统方式待现场装配时才发现问题，将造成严重的工期延误与返工成本。客户急需一种高效手段，在装配前精准掌握钢板实际形态，预判其与槽口铁件的适配性。华朗三维利用大尺寸三维扫描技术，为预制梁进行了全方位的“数字化体检”。

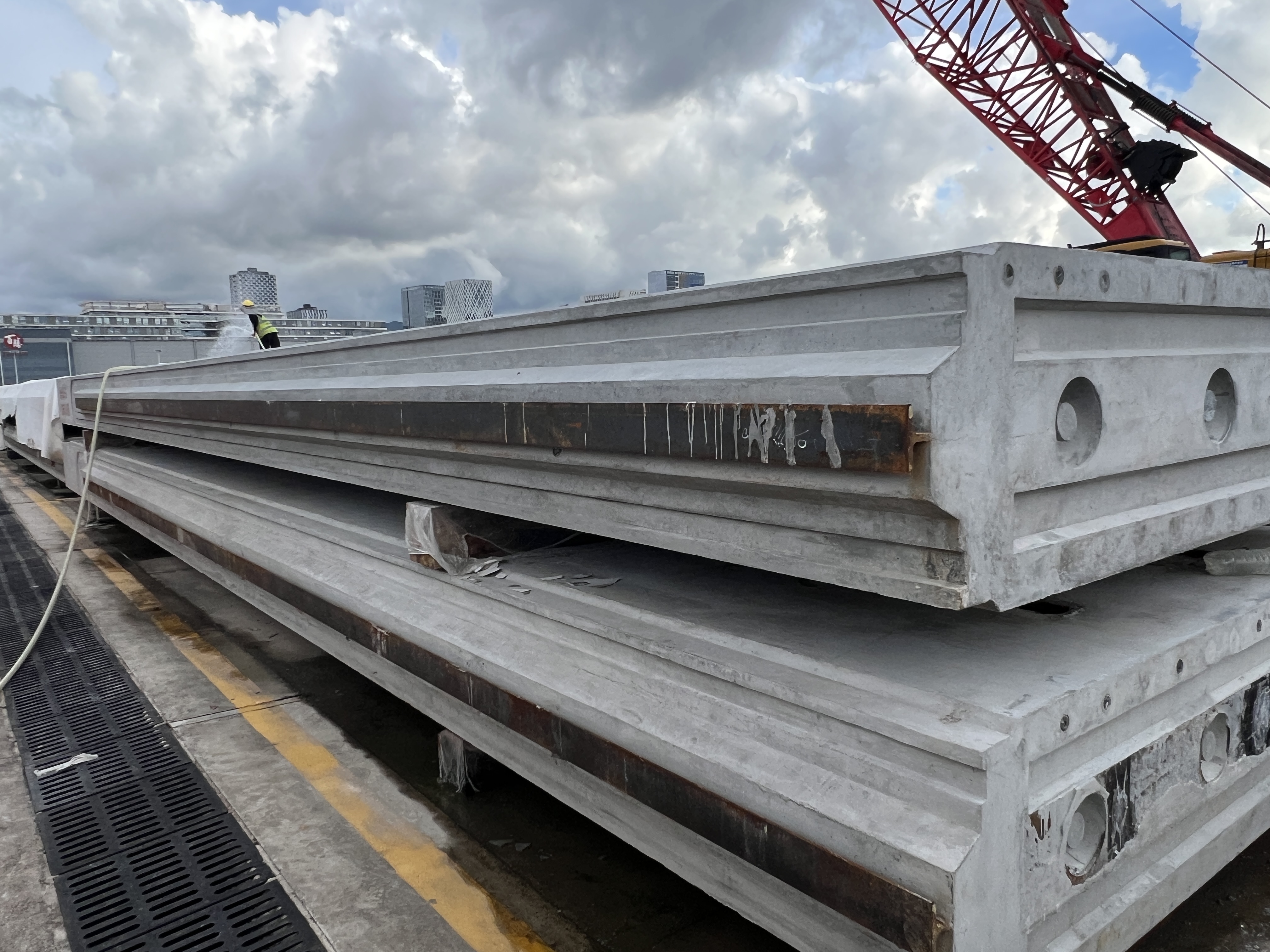

实物图
面临问题
1、隐蔽性变形难发现：长达13米的钢板，微小的线性翘曲在视觉上极具欺骗性，传统拉线、靠尺等接触式测量手段无法全面反映整个平面的平整度与扭曲度。
2、超长构件测量累积误差大：常规全站仪打点效率低，且点云数据稀疏，难以构建连续曲面，无法进行整体拟合分析。
3、装配关系无法预知：物理拼装成本极高且不具备可操作性，如何在生产阶段预判现场安装的适配性，是质量控制的最大挑战。

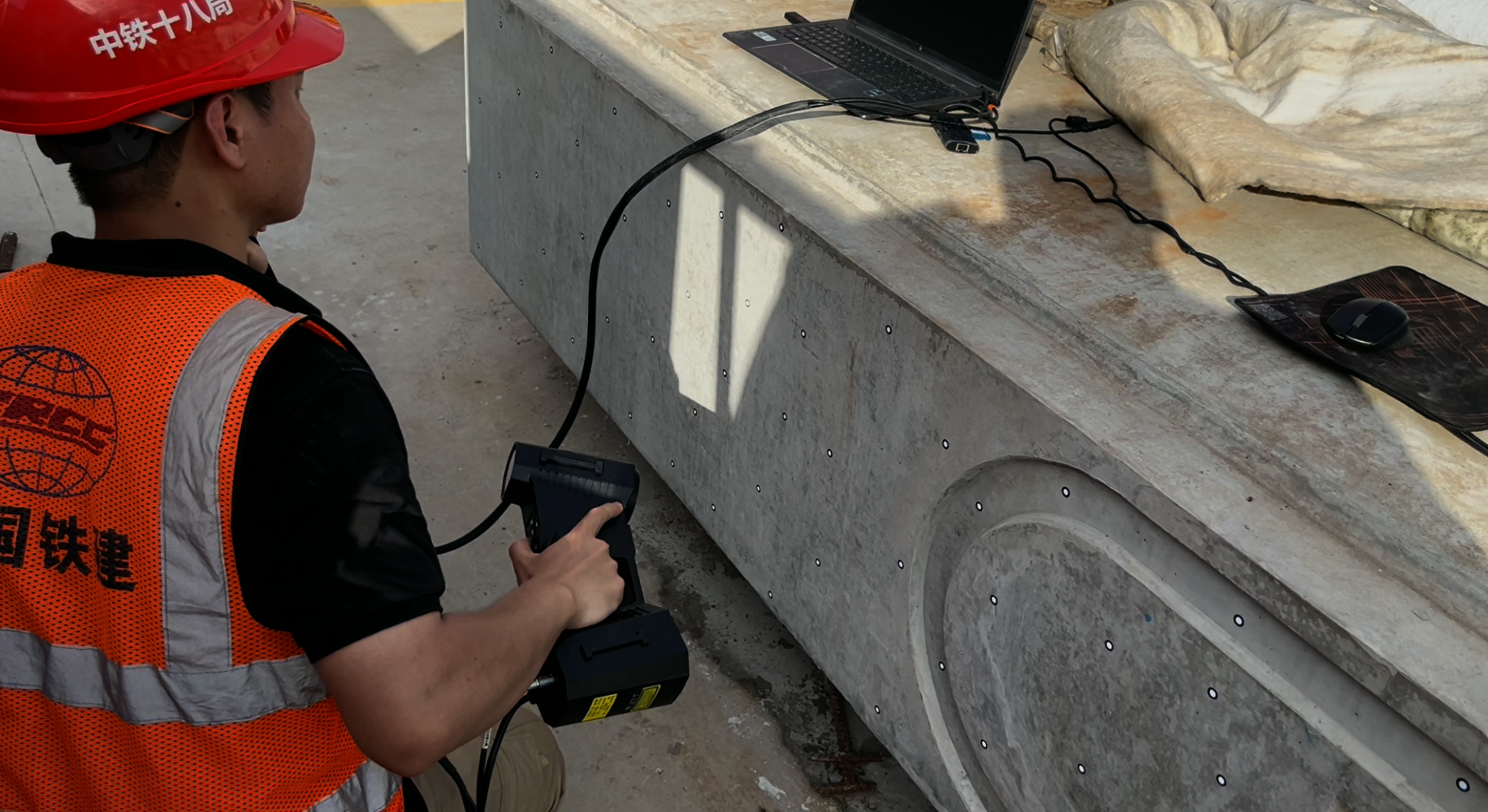

扫描现场图
解决方案
华朗三维工程师采用手持式激光三维扫描仪，手持设计灵活便捷，适应性强，可在户外工地等复杂现场环境下稳定工作，无需复杂的前期准备，工程师轻松沿13米钢板移动扫描，420万点/秒高速扫描能力大幅缩短大型工件的数据采集周期，无需分段拼接即可获取整体三维数据，有效规避拼接误差。将扫描获取的钢板实际点云数据，与铁件槽口CAD数模导入同一坐标系，在软件中进行1:1虚拟模拟装配，精准定位变形区域。依据扫描生成的偏差报告，指导现场施工人员对不合格部位进行针对性修整，可以有效避免盲目施工和返工。

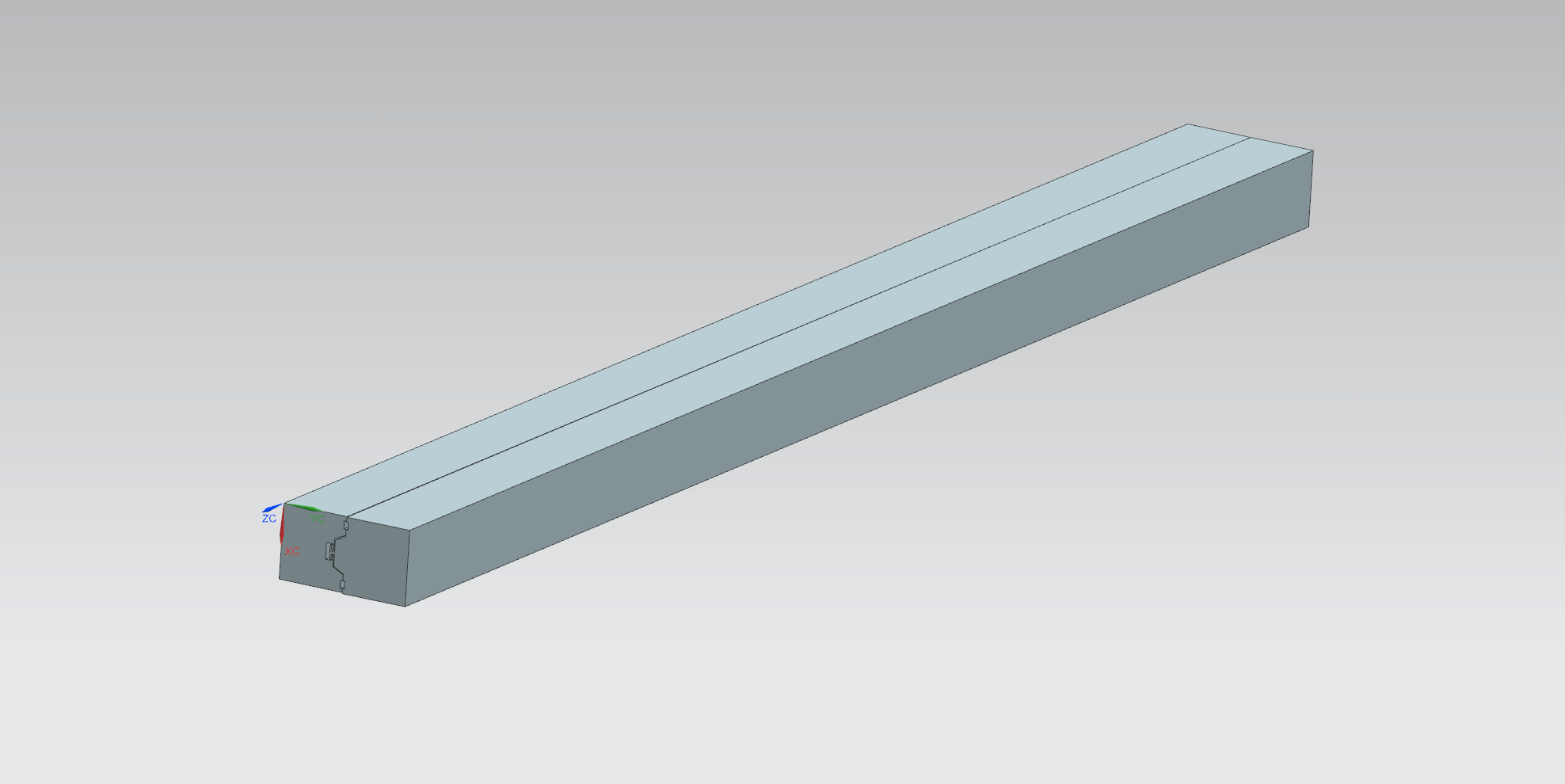

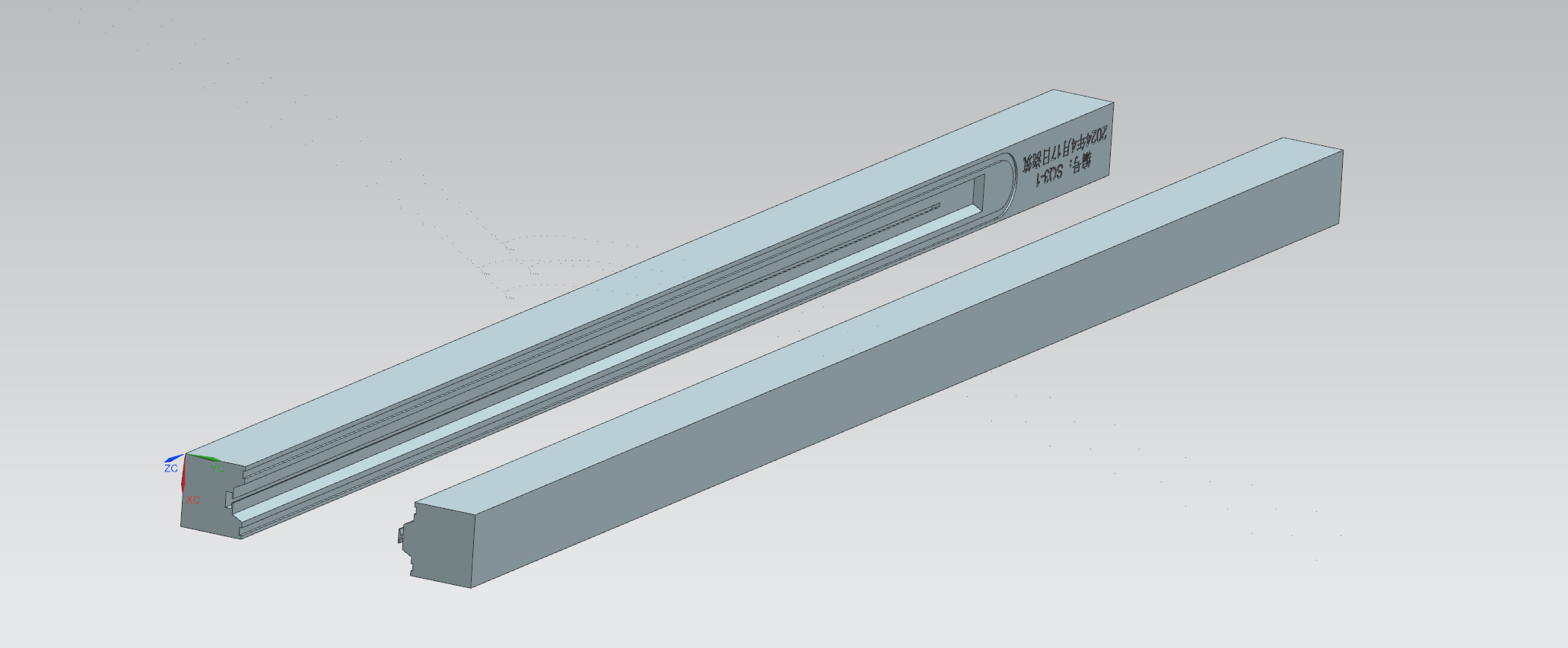

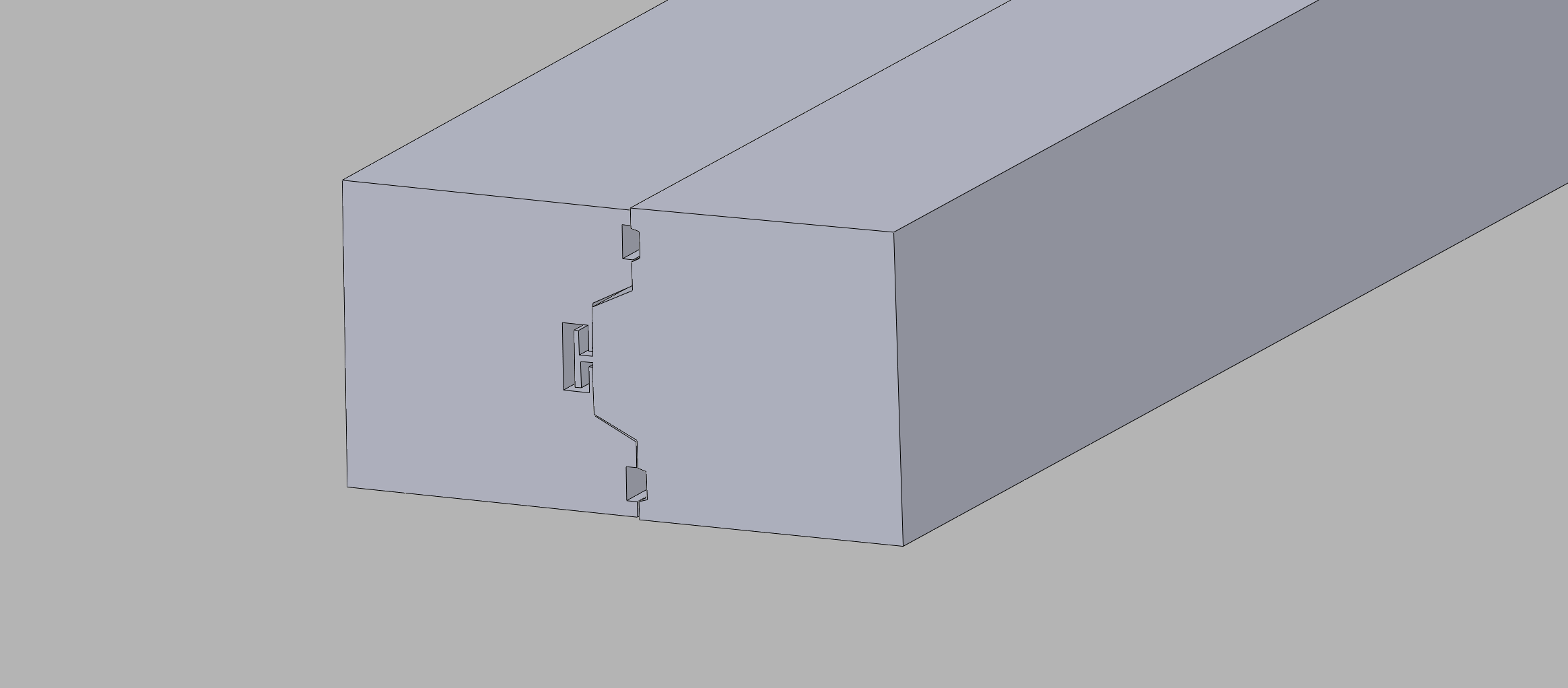

预装配图（1）
预装配图（2）
预装配图（3）
本项目验证了三维扫描技术在轨道交通大型钢结构检测中的高效性与可靠性，为铁路基础设施智能化运维提供了新范式。
