大型混凝土排水板三维检测
发布时间：2026-04-15
浏览数：6
- A +
- A
- A -
混凝土排水板的平面度、排水坡度及厚度均匀性直接影响排水效率与结构安全。采用HOLON3D手持式全蓝激光三维扫描仪，快速获取完整三维数据，与原始数模比对生成色谱图，精准量化整体变形与坡度偏差。
面临问题
排水板面积大、宽度可达两三米，传统测量工具（靠尺、塞尺）仅能抽检测量局部点位，效率低且测不准，无法还原整个板面的起伏全貌。排水板的坡度设计与水流方向直接决定排水效果，传统手段无法直观呈现整体高低区域分布与偏差数值，难以科学判定产品是否合格。
现场三维检测图
现场三维检测图
解决方案
我们工程师带着我们的 HOLON3D手持式工业级三维扫描仪来到客户现场进行扫描，手持式设计灵活，不受排水板大尺寸限制，快速完成整板扫描，大幅提升检测效率。将扫描获取的实际排水板数据与原始数模或理论坡度基准进行高精度对齐，一键生成全局三维偏差色谱图。色谱图以红、黄、绿、蓝等颜色直观展示排水板表面各部位的偏差分布——红色代表凸起（正偏差），蓝色代表凹陷（负偏差），整体变形趋势与水流方向一目了然。通过上述方案，成功为客户实现了混凝土排水板的高精度、高效率三维检测。

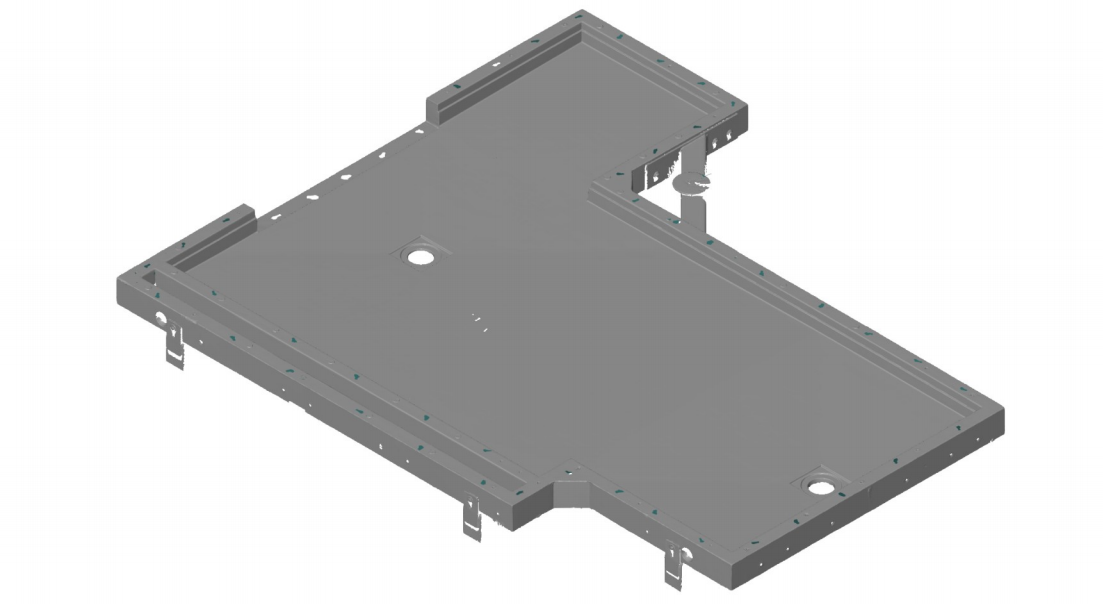

三维扫描数据图

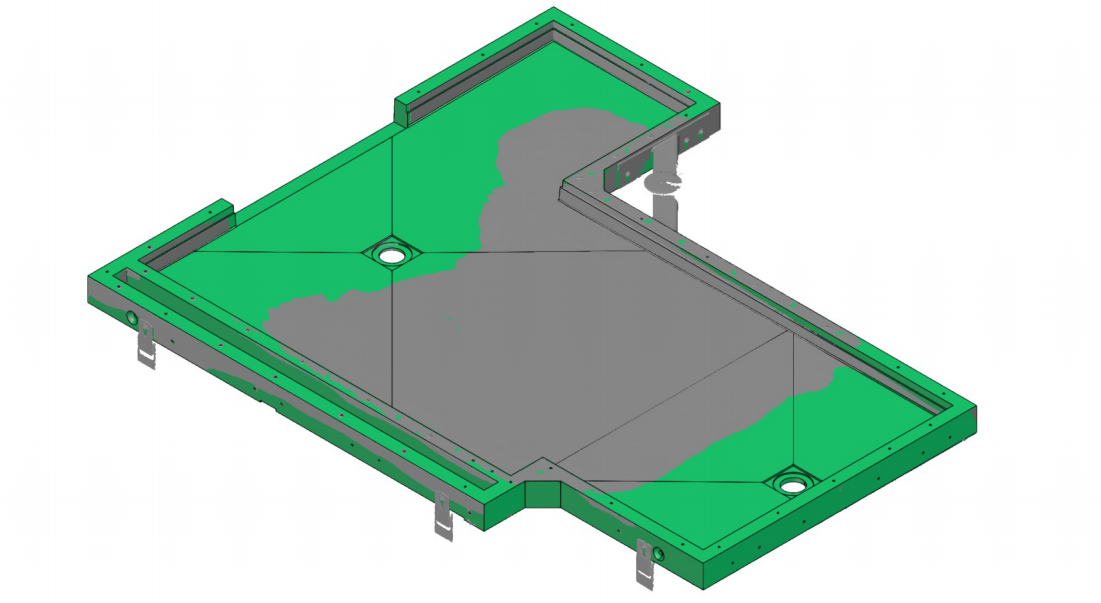

三维扫描数据与原始数模拟合图

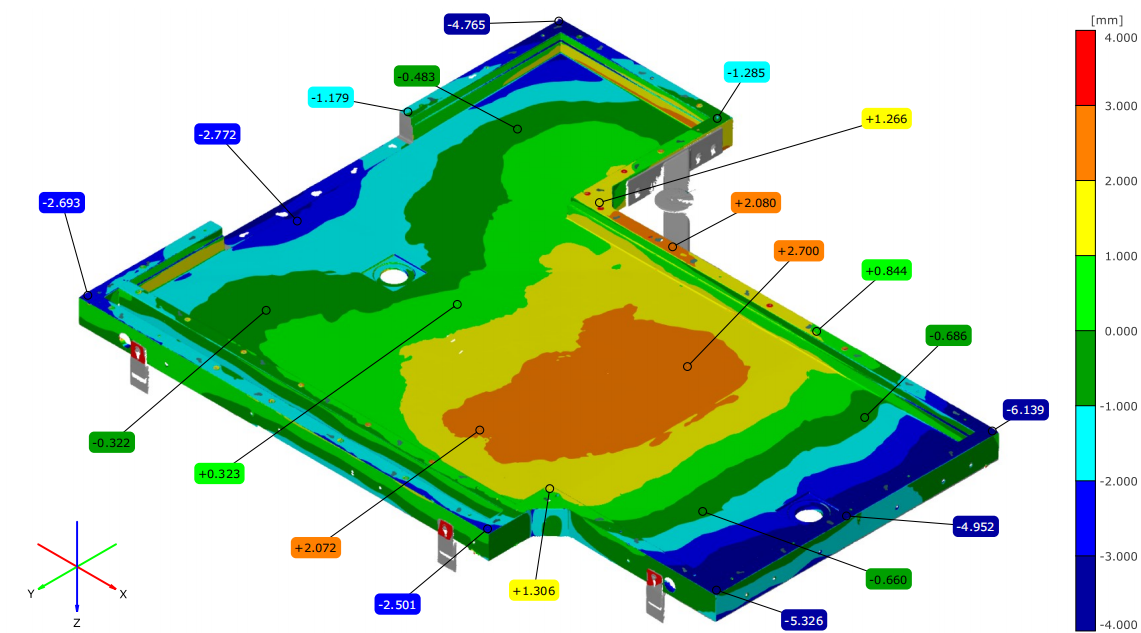

色普偏差图
