高反光圆桶件的三维检测
发布时间：2025-06-27
浏览数：32
- A +
- A
- A -
在石化与能源设备制造领域，圆筒形工件（如储油罐、压力容器）的几何精度直接决定设备密封性及安全性能。传统接触式测量效率低、逆向工程周期长、人工误差风险高，亟需高效精准的三维数字化检测手段。

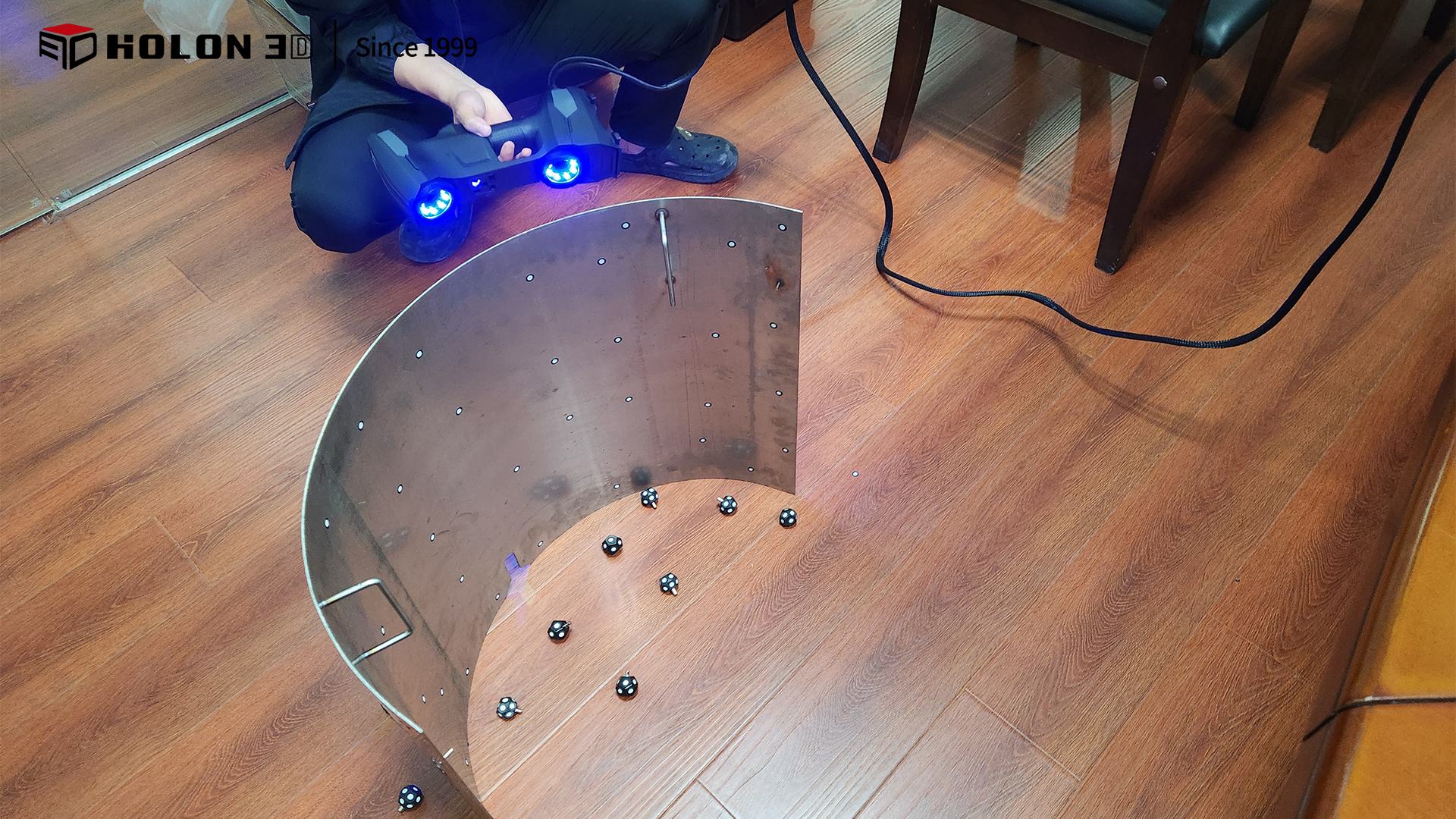

扫描现场图
面临问题
圆桶件表面高反光特性导致传统光学测量设备易受干扰，激光测距仪易因强反光丢失数据，接触式工具易划伤抛光面。人工检测效率低（单件耗时超2小时），且难以捕捉局部形变、焊缝错位等隐患，误差超0.5mm即可能引发渗漏或承压失效，而逆向工程复刻无CAD图纸旧件时，数据缺失率高达30%。
解决方案
采用HOLON 3D手持式三维扫描仪Model 49，搭载抗反光涂层识别技术与多频激光自适应算法，无需喷粉即可穿透高反光表面，0.02mm精度下8分钟完成直径5米工件的完整扫描。通过扫描得到的数据，精准提取圆度、同心度及焊缝三维坐标，对比CAD生成色谱偏差图，直观明了得看出误差阈值，满足客户的所有要求。目前该方案已拓展至镜面不锈钢反应釜、抛光合金管道等场景。

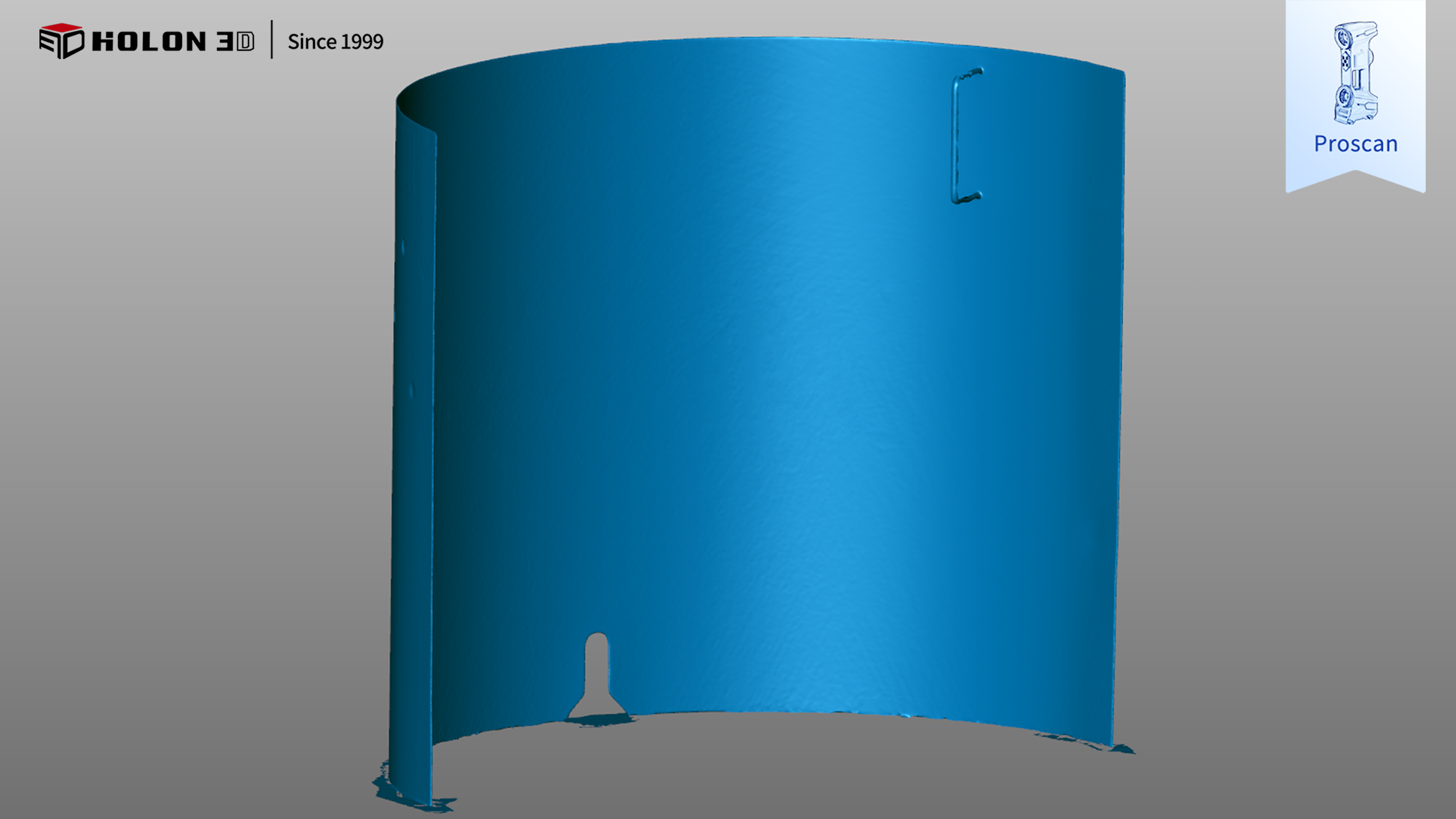

扫描数据图

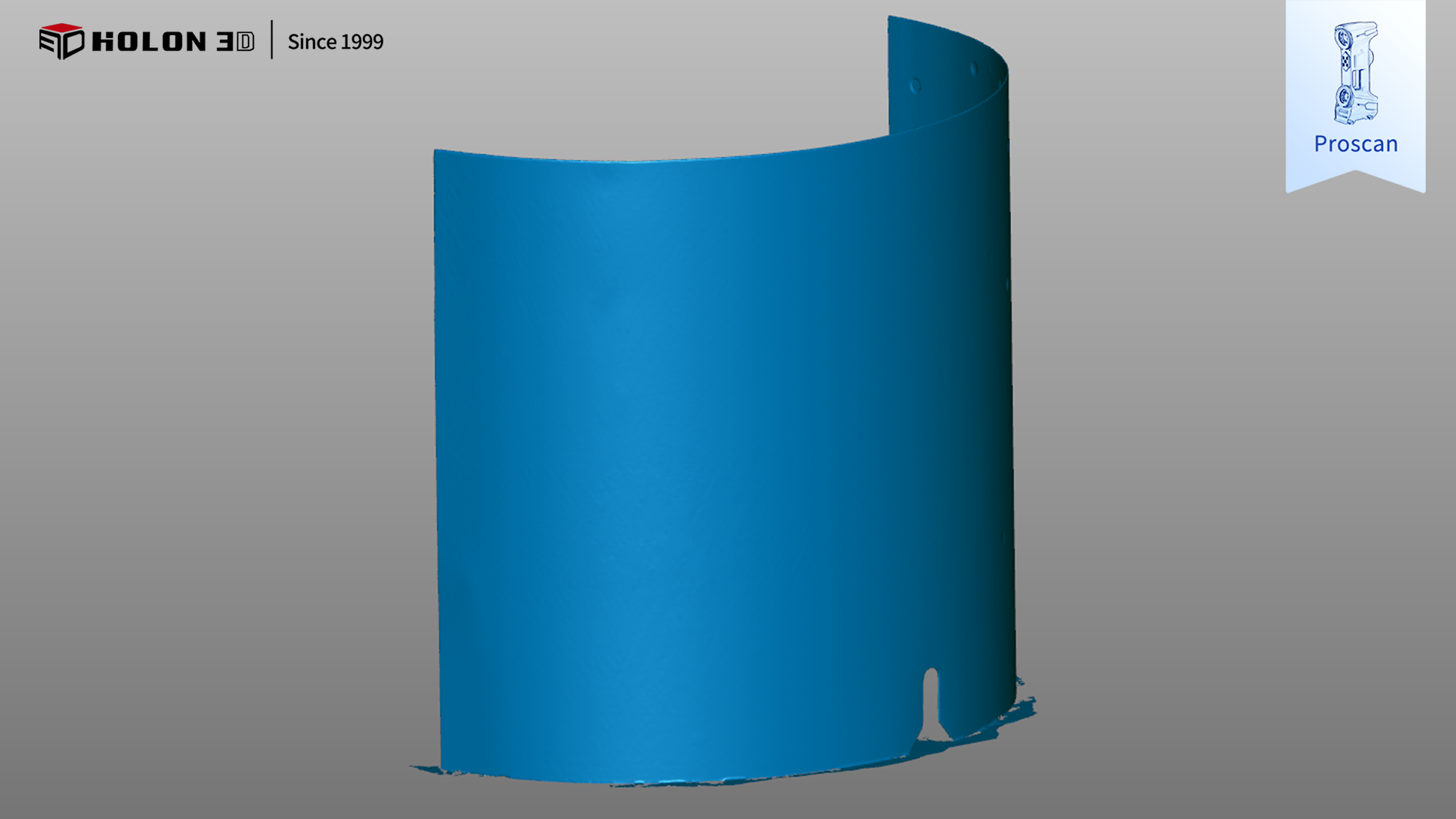

扫描数据图
