该模具原始设计图纸遗失，且型腔表面出现磨损，无法直接用于下一轮的生产改型。为了恢复模具的设计数据并修正磨损偏差，客户委托华朗三维对该注塑模具进行非接触式三维扫描与逆向建模，旨在快速重建高精度的3D数字模型（STP格式），以支持后续的模具数控加工与产品迭代开发。

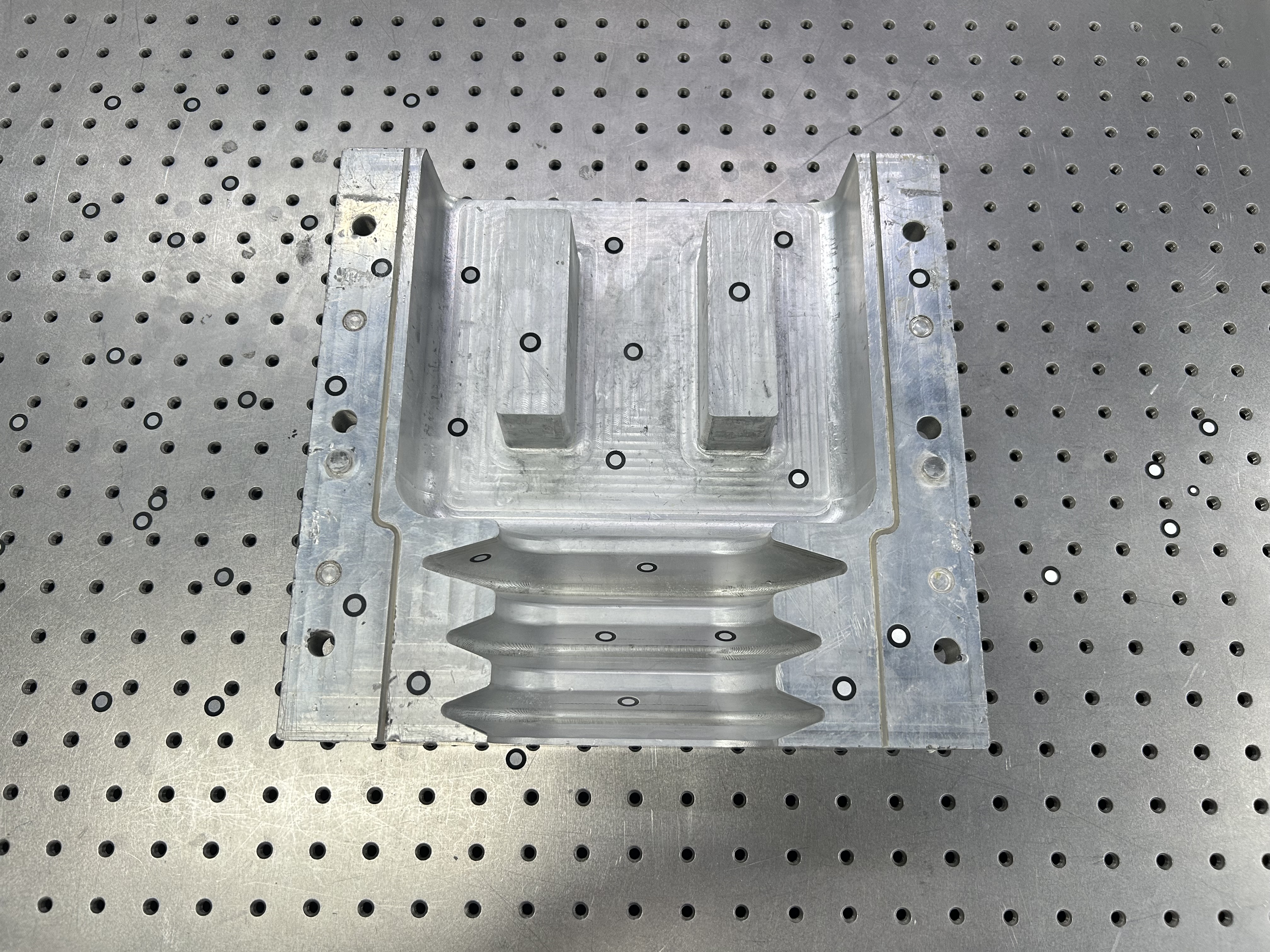

模具实物图
面临问题
模具型腔包含大量连续变化的自由曲面和细微倒角结构，使用传统卡尺或三坐标测量机（CMM）不仅效率极低，且无法完整描述曲面的连续性特征，获得的点云数据量稀疏，难以用于高质量逆向建模。传统方法完成该模具的完整测绘往往需要数周时间，无法满足客户紧急的改型需求，急需一种快速、高精度的非接触式测量手段。

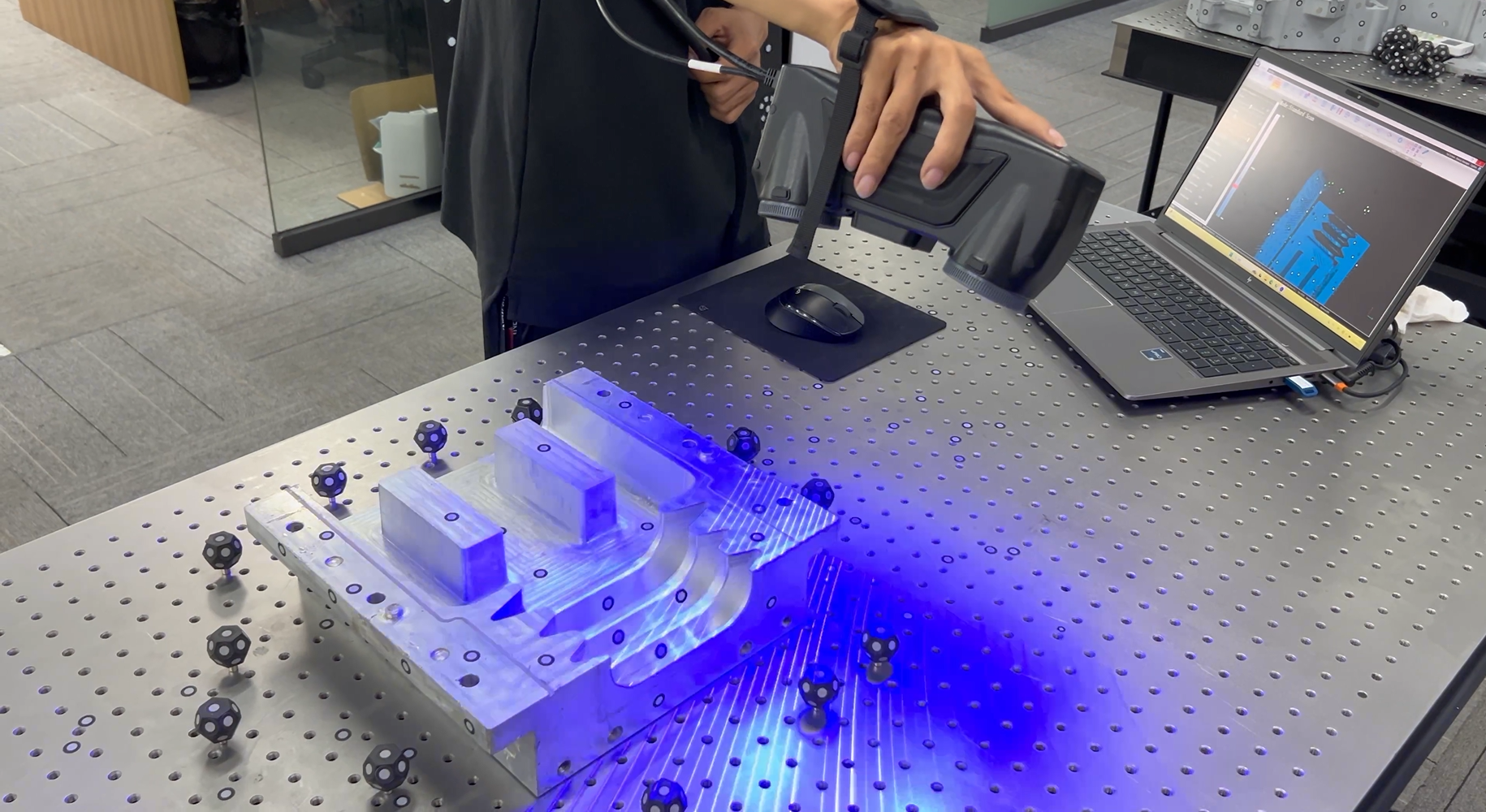

扫描图
解决方案
华朗三维技术团队依据该模具的特点，采用 手持式三维扫描仪，开启精密模式，对模具型芯、型腔及分型面进行非接触式扫描，获取干净的模具表面数据，随后开启深孔模式，利用其独特的单束蓝色激光线，可精确获取深孔、侧凹等复杂特征的完整数据，扫描速度达数420万点/秒，现场仅用10分钟便完成了全尺寸数据采集，生成高密度点云数据。

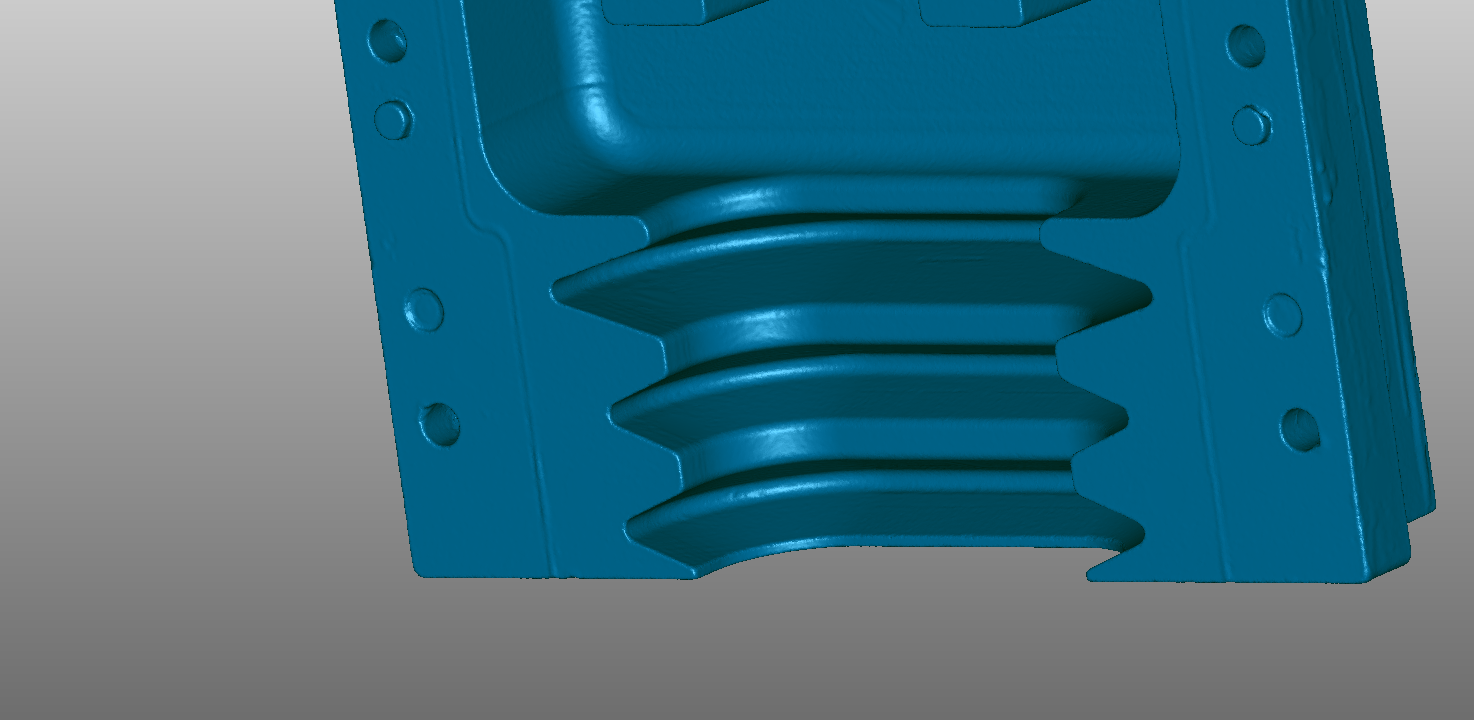

扫描数据1

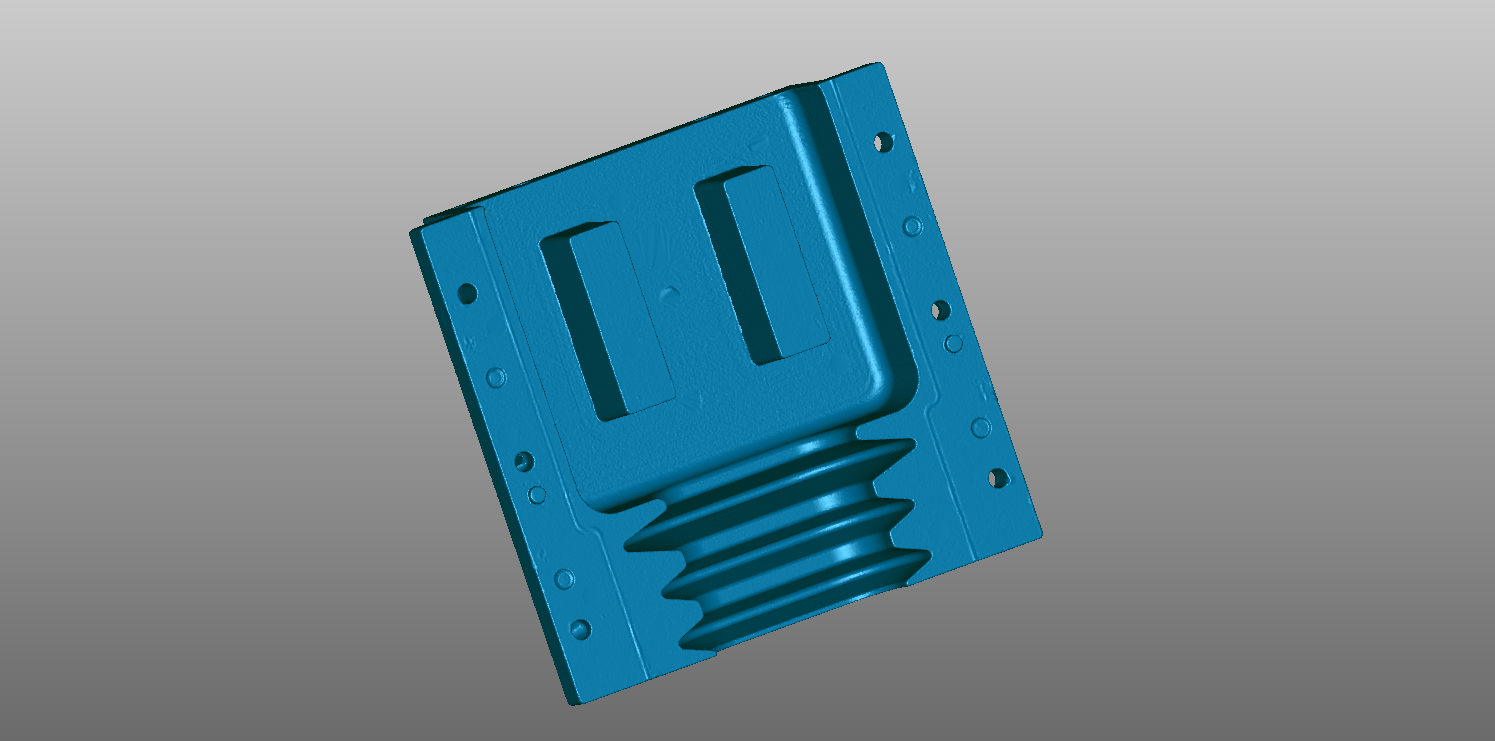

扫描数据2
将获取的高质量点云数据导入专业逆向工程软件（如Geomagic Design X），进行去噪、对齐、三角网格化处理，最终导出可与CAD软件直接对接的IGES或STEP格式文件。整体周期缩短70%以上，显著提升了企业产品迭代开发效率。

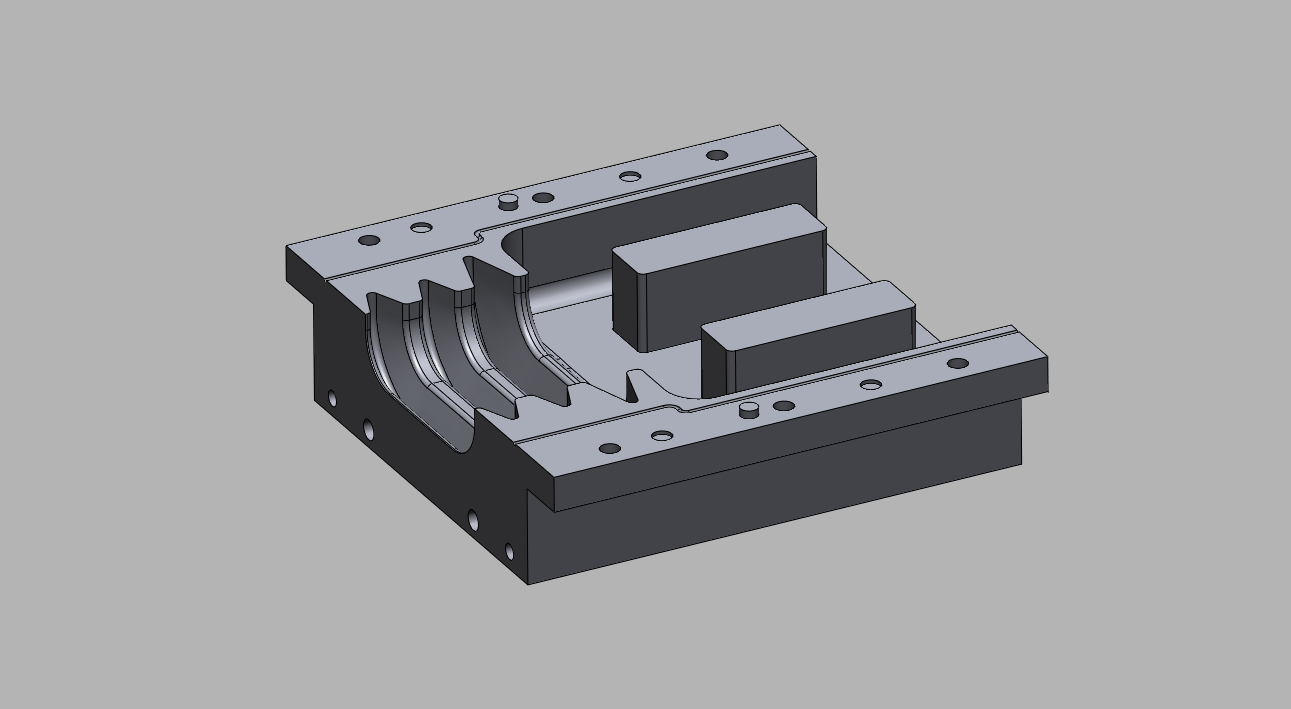

逆向建模图1

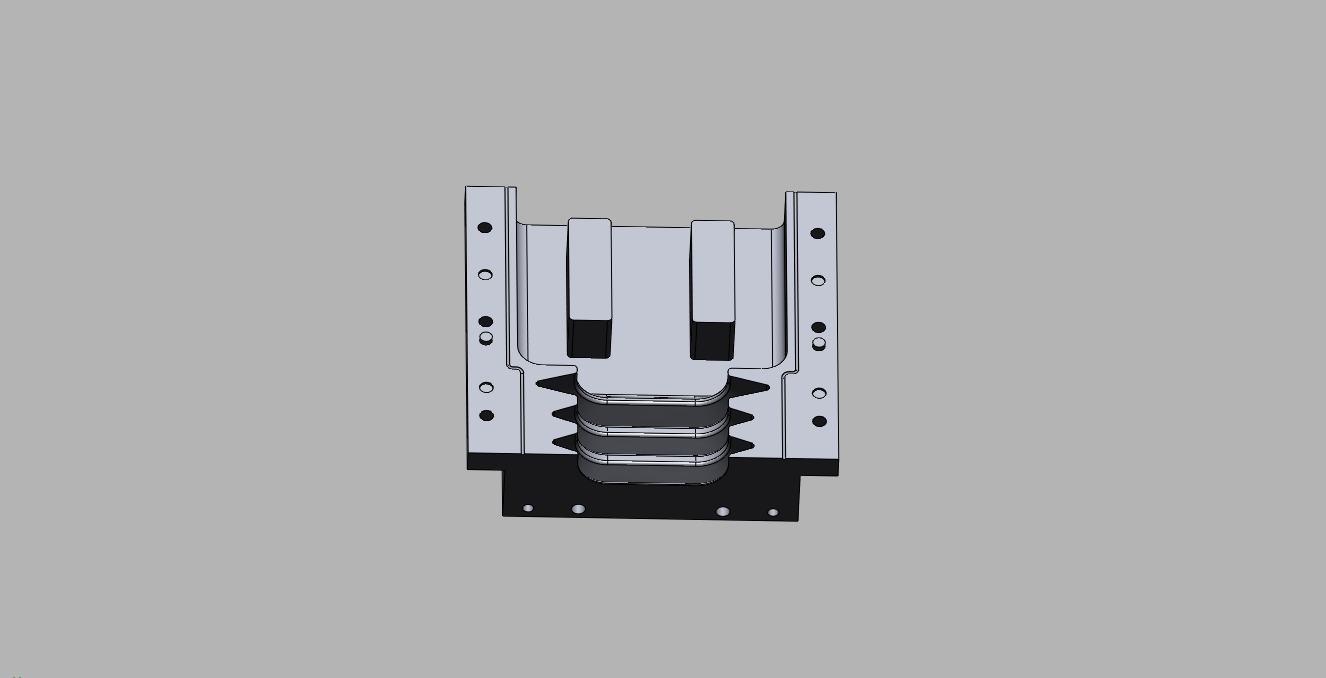

逆向建模图2
