客户寄来的一款阀座，外表为深色吸光面同时还具有亮面，孔径尺寸精度要求严格，采用华朗三维扫描仪完成阀座全域尺寸检测，实现阀座数字化质量管控。

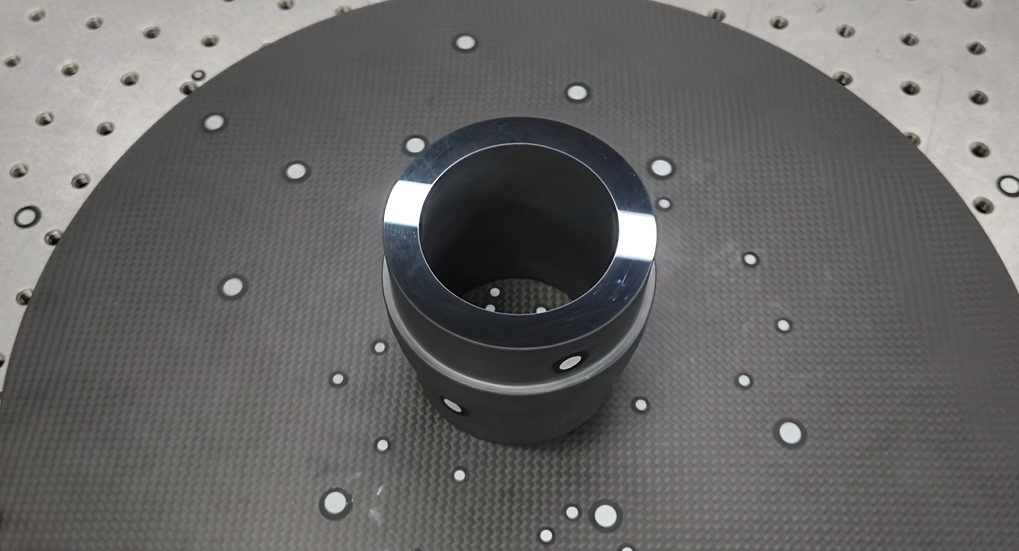

阀座实物图
面临问题
阀座深内孔、多层阶梯曲面结构复杂，卡尺、三坐标仅能单点抽样测量，无法完整采集内壁全域数据，微小形变、圆度偏差极易漏检，装配阀组后易出现液压内泄、压力不稳故障；工件黑色涂层吸光，普通扫描设备成像残缺，需大面积喷粉处理，易损伤表面防护涂层，增加后处理工序。

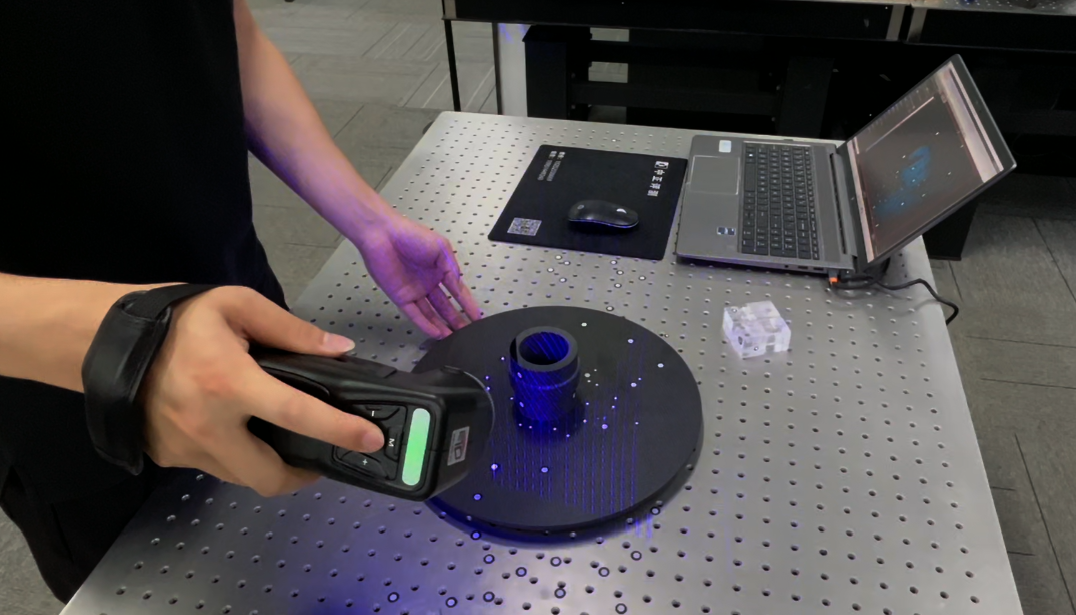

扫描图
解决方案
采用华朗三维扫描仪，搭载自研工业蓝光，多模式多功能扫描无惧高反光亮面，仅需轻微显像处理，无需厚层喷粉，保护工件耐磨涂层；设备测量精度达 0.01mm，完整捕捉深内孔内壁、阶梯过渡圆角、微型定位孔全部细微轮廓，获取的高精度的三维模型，可用于尺寸检测，亦可后续优化产品设计提供技术支撑。

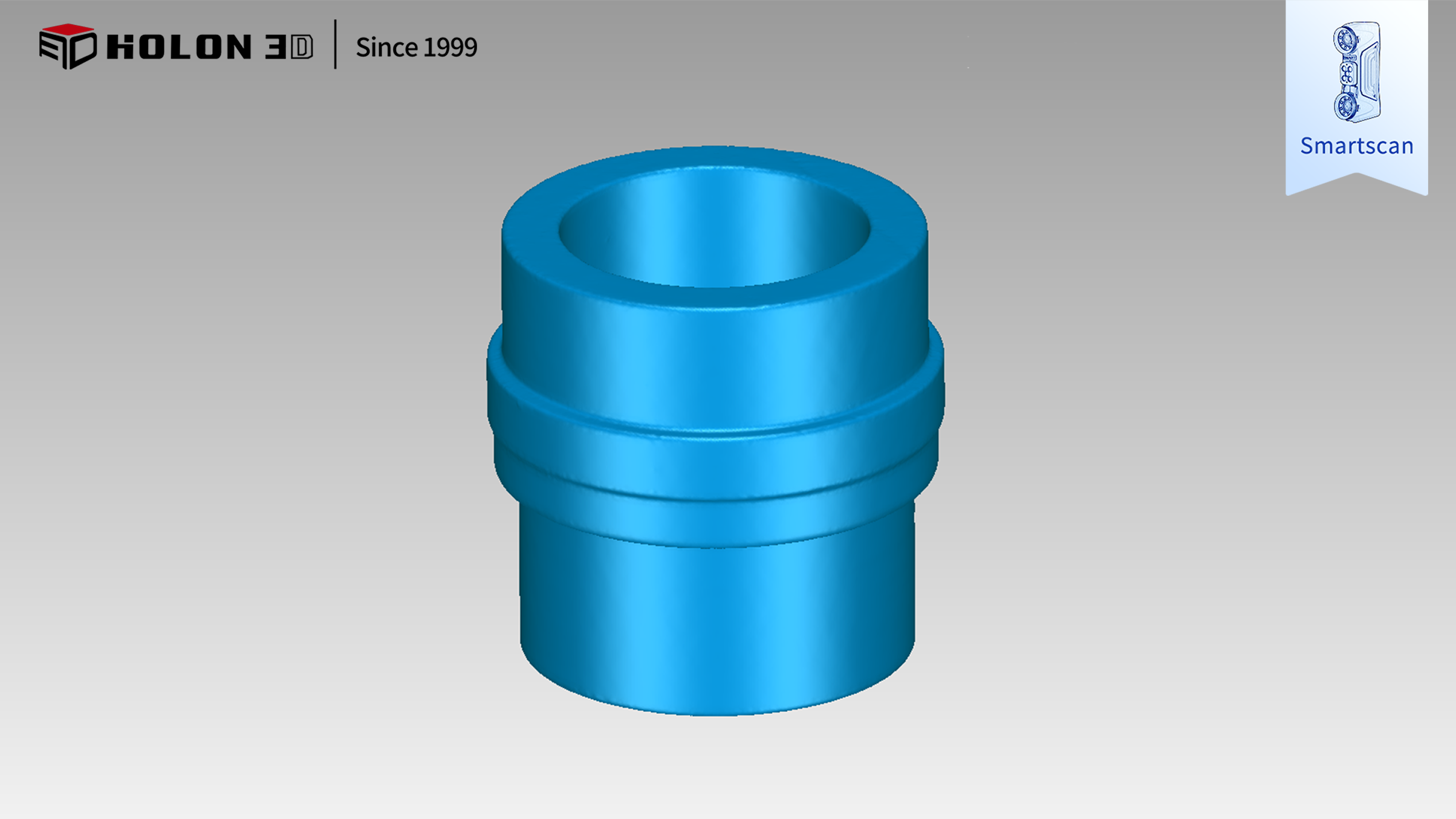

扫描数据stl图1

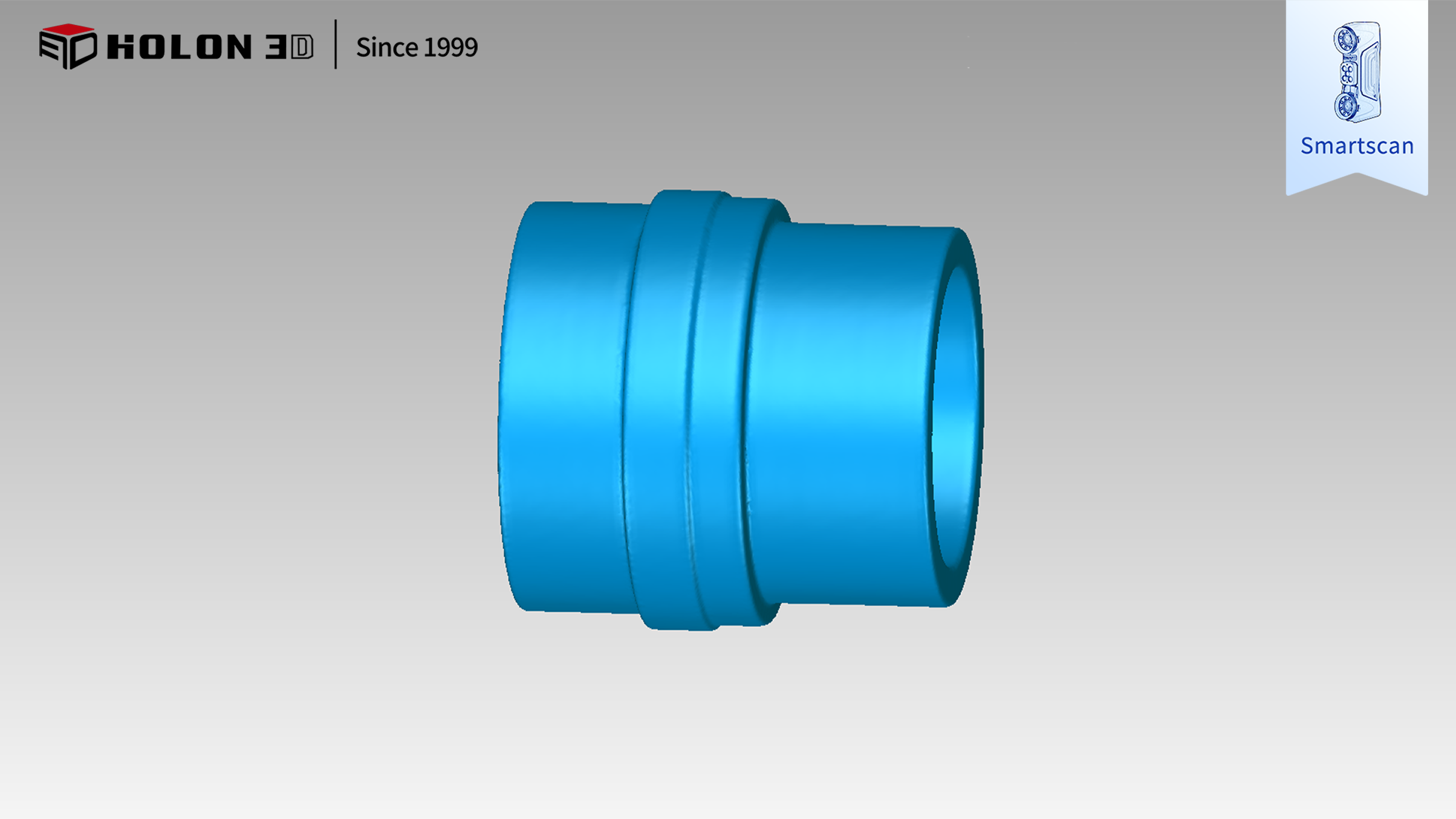

扫描数据stl图2

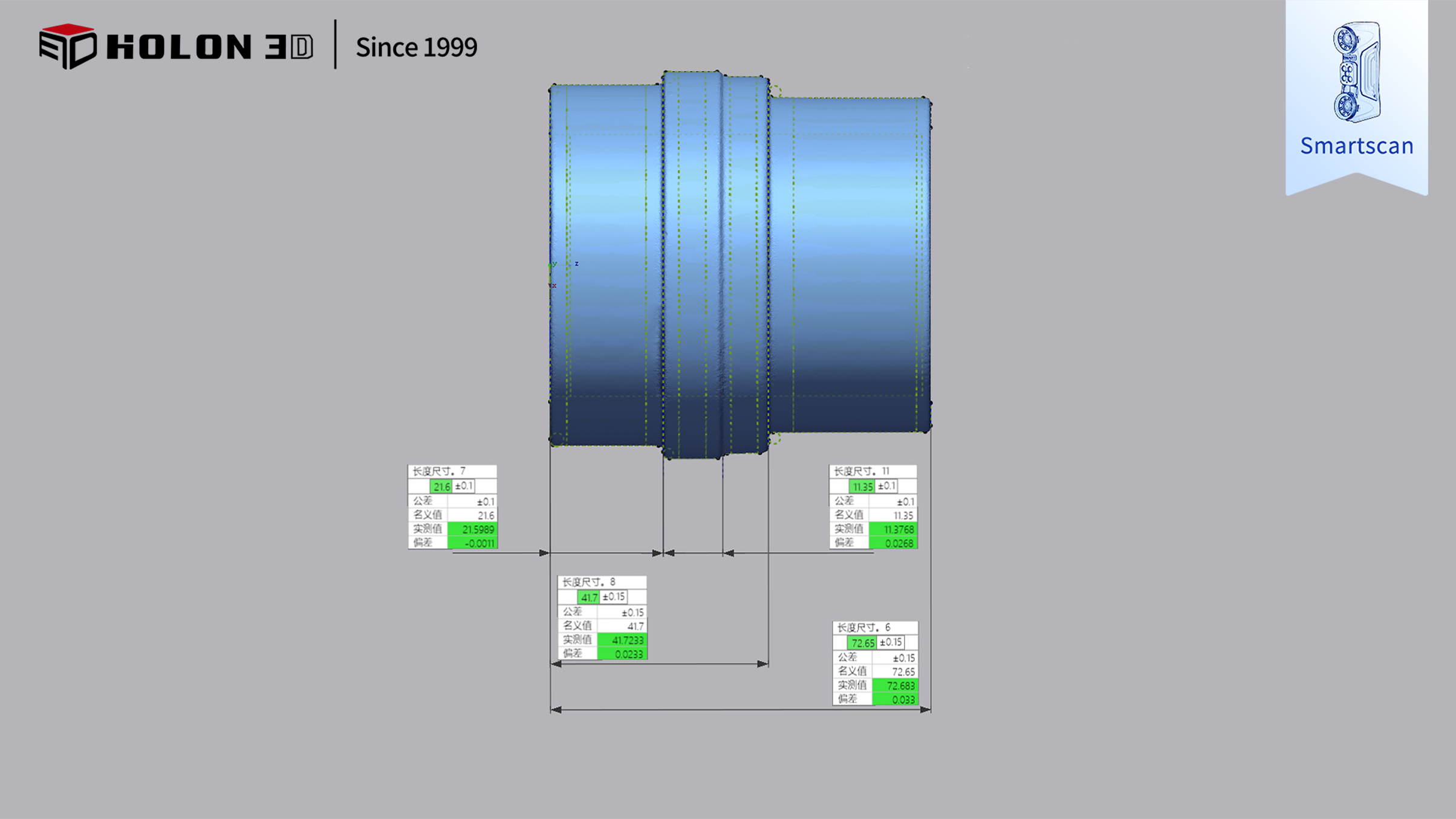

尺寸检测图1

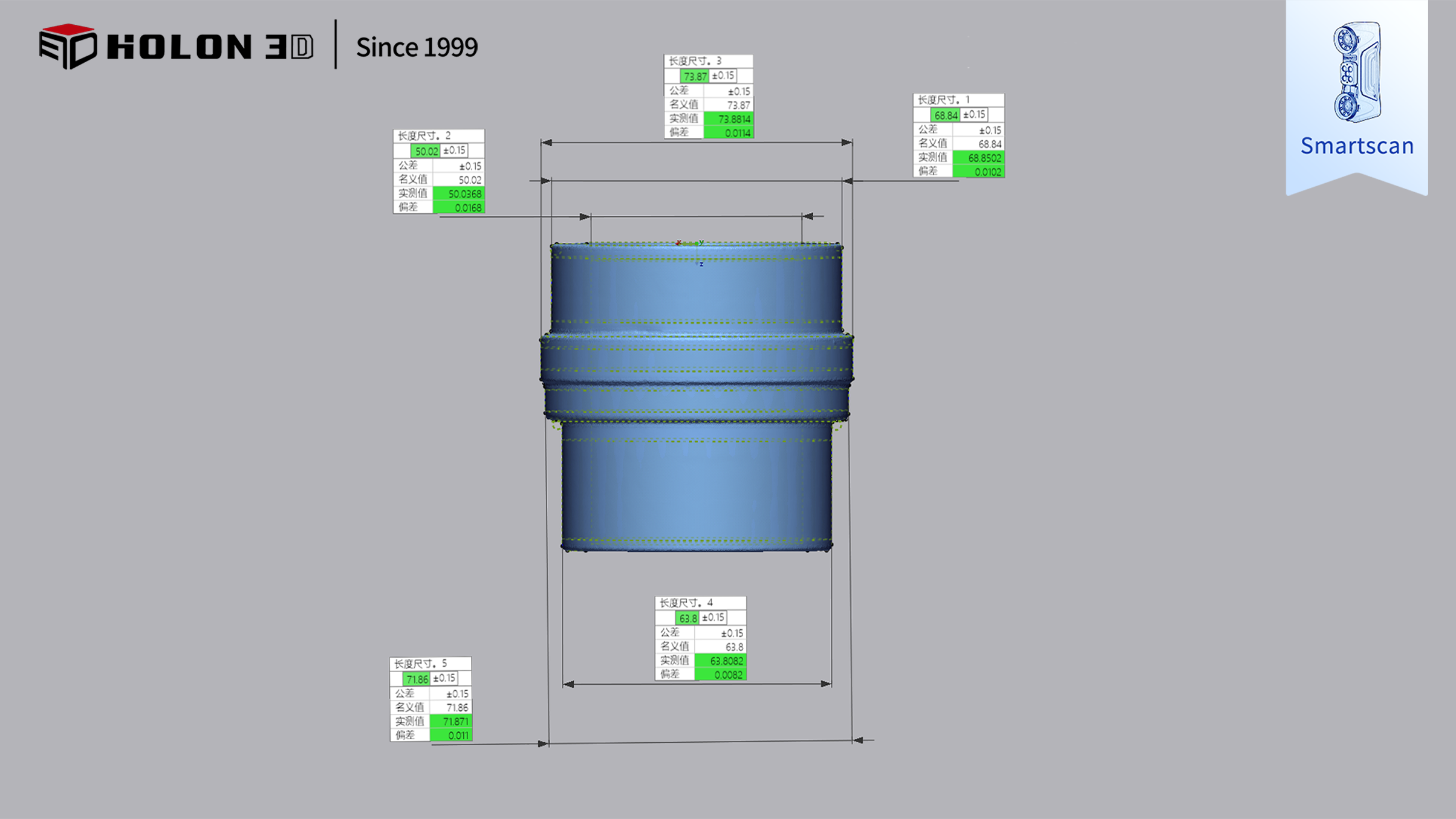

尺寸检测图2
