开槽圆盘件三维检测
发布时间：2026-09-20
浏览数：1
- A +
- A
- A -
在精密机械加工领域，尺寸精度与形位公差直接影响装配性能。某制造企业需对一款开槽圆盘件进行全尺寸三维检测，该工件尺寸不大，但多项形位公差要求严苛。工件表面呈高反光金属质感，传统接触式测量效率低且难以完整捕捉曲面数据。客户找到我们，工程师使用三维扫描仪快速完成工件扫描检测，实现高效、非接触式精密检测。
面临问题
传统卡尺、千分尺只能单点测量，客户需要的曲面、平面整体形变无法获取。
解决方案

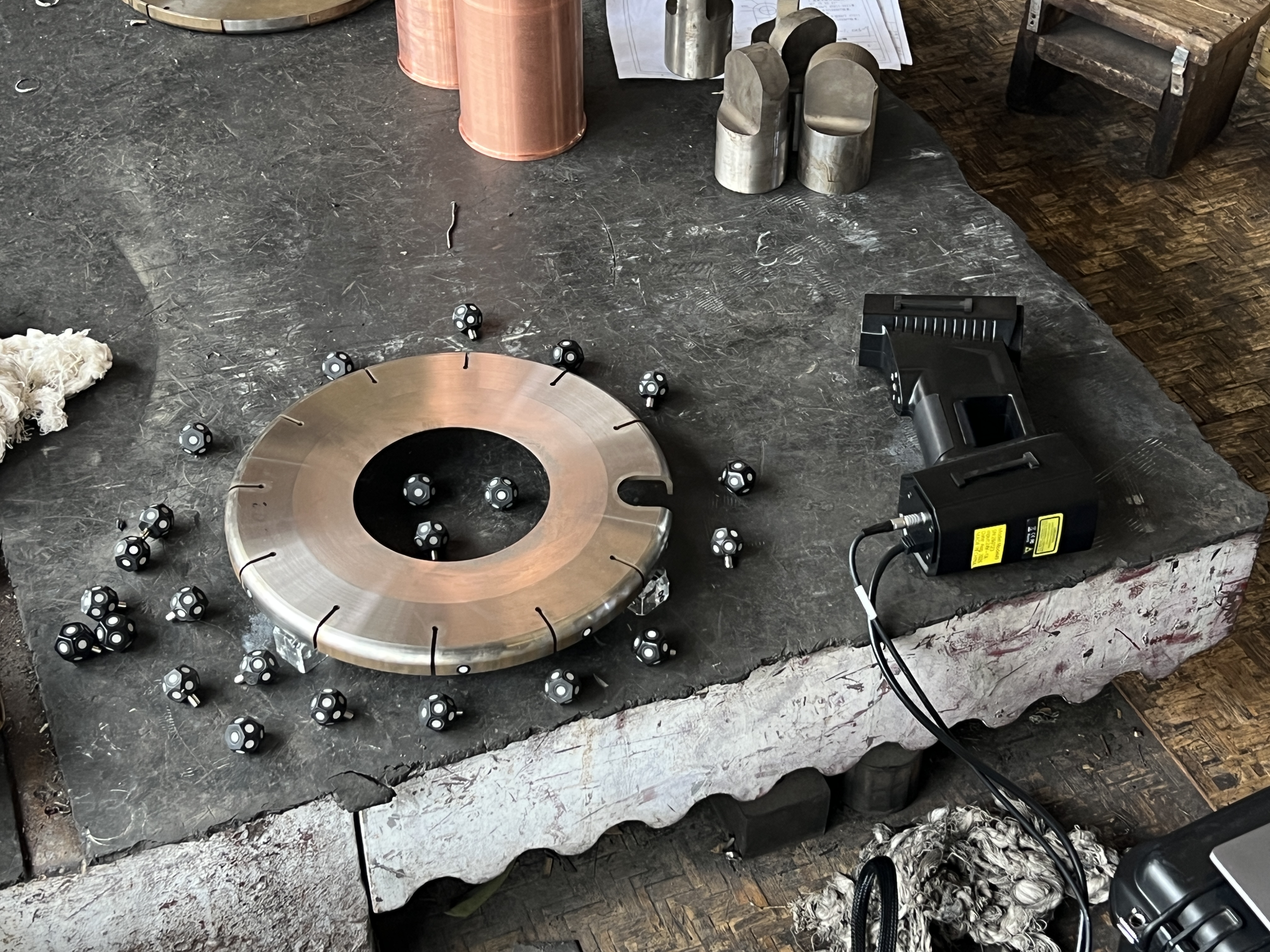

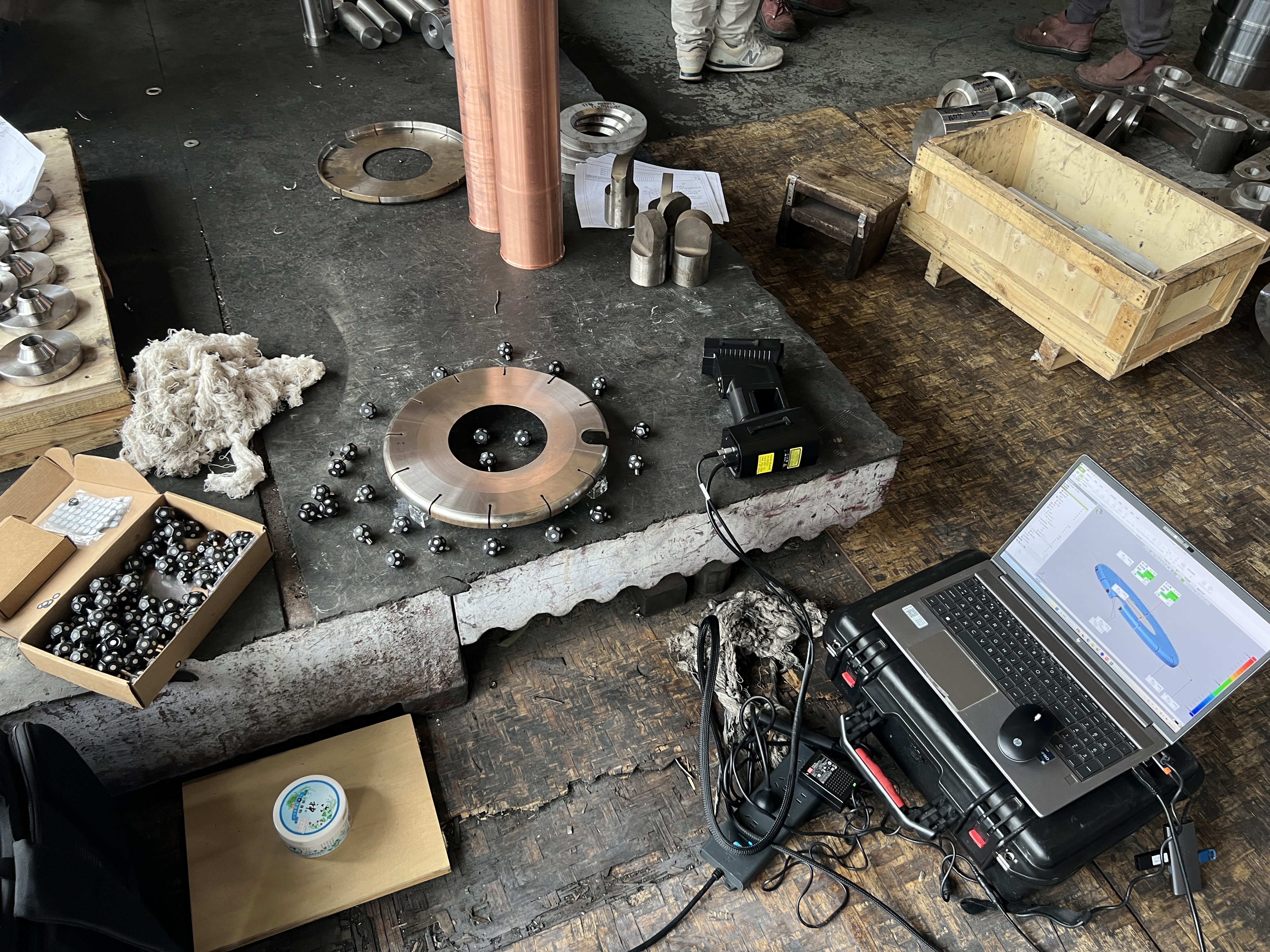

使用华朗蓝光三维扫描仪，非接触式采集圆盘工件整体点云，无需喷粉，深色、轻微反光工件可直接扫描，手持操作，高效灵活，中小工件几分钟完成全表面扫描，细节还原好；复杂环境光下稳定输出，适合现场质检；扫描得到完整 STL 三维模型，导入检测软件与原始 CAD 数模对齐，生成彩色偏差图与尺寸报告，高效完成全尺寸检测，解决传统检测手段耗时长、数据不全的难题。

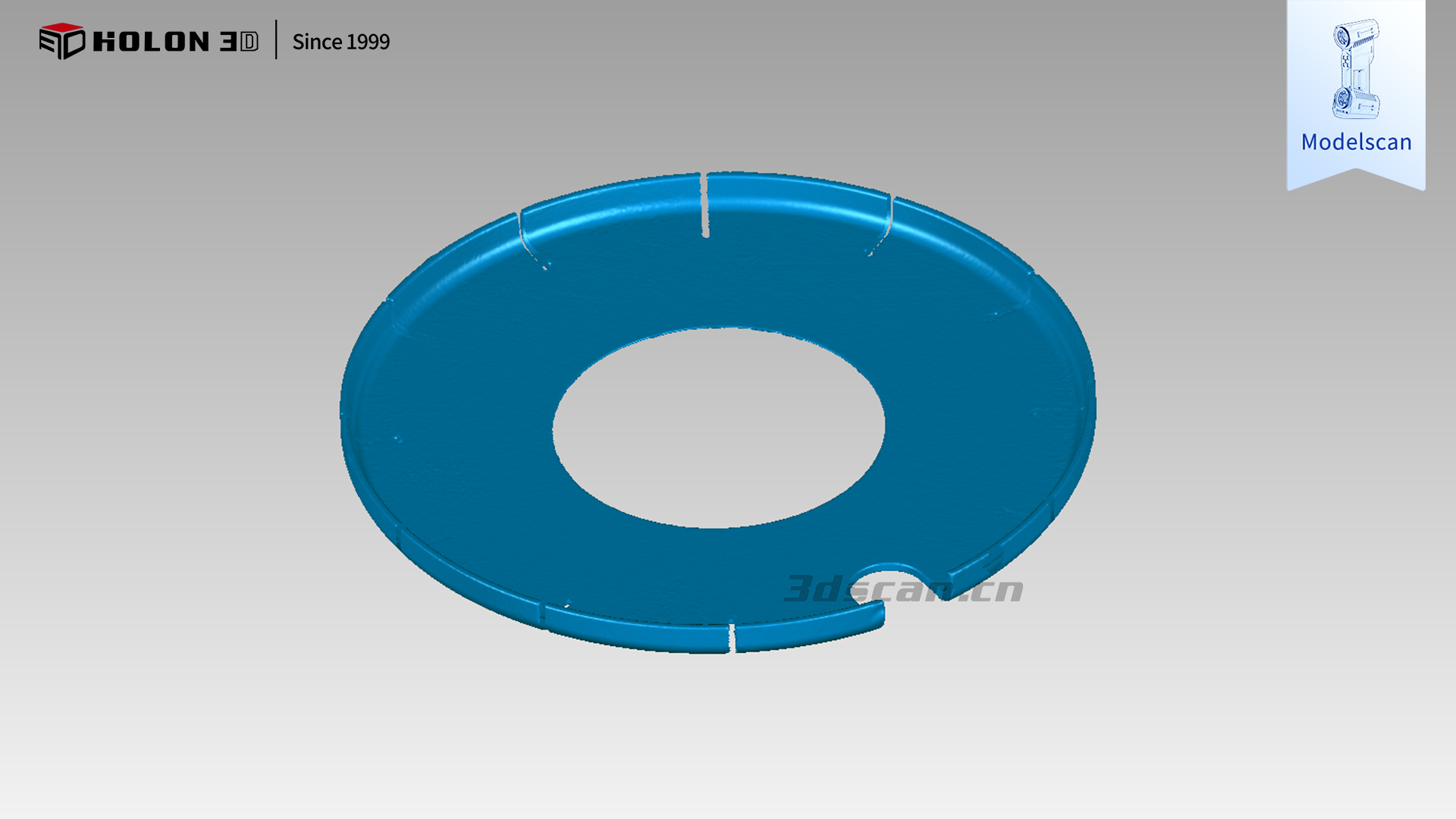

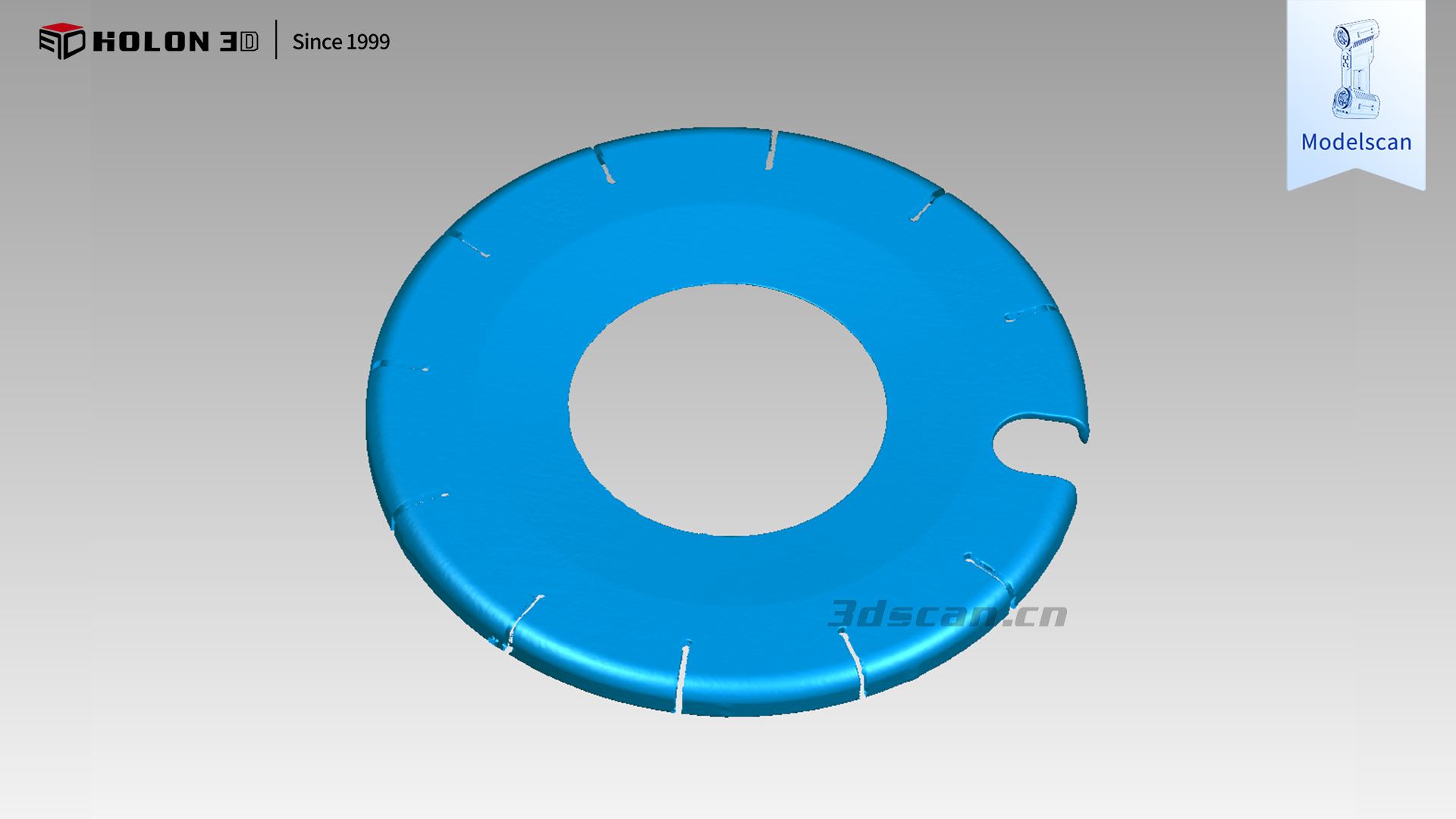

扫描数据

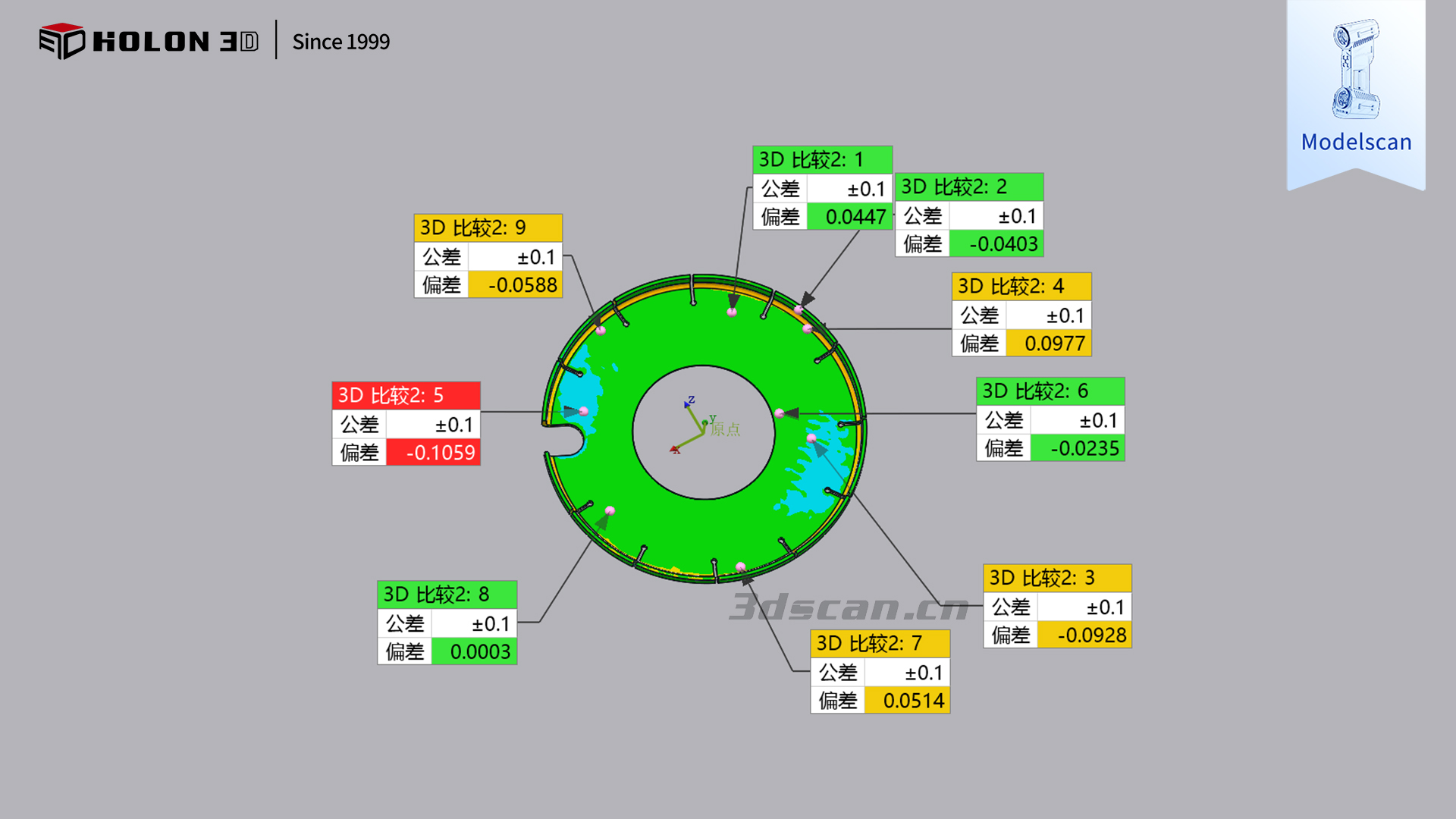

偏差色谱图
