本项目对象为大型螺旋刀辊，整体呈螺旋曲面+多轴异形结构。因原始设计图纸缺失，且刀辊长期使用后出现刃口磨损、螺旋角偏差，客户需通过三维扫描+逆向建模恢复精确数字模型，同时检测磨损部位的形位公差（如圆柱度、螺旋线偏差），为维修/改型提供依据。

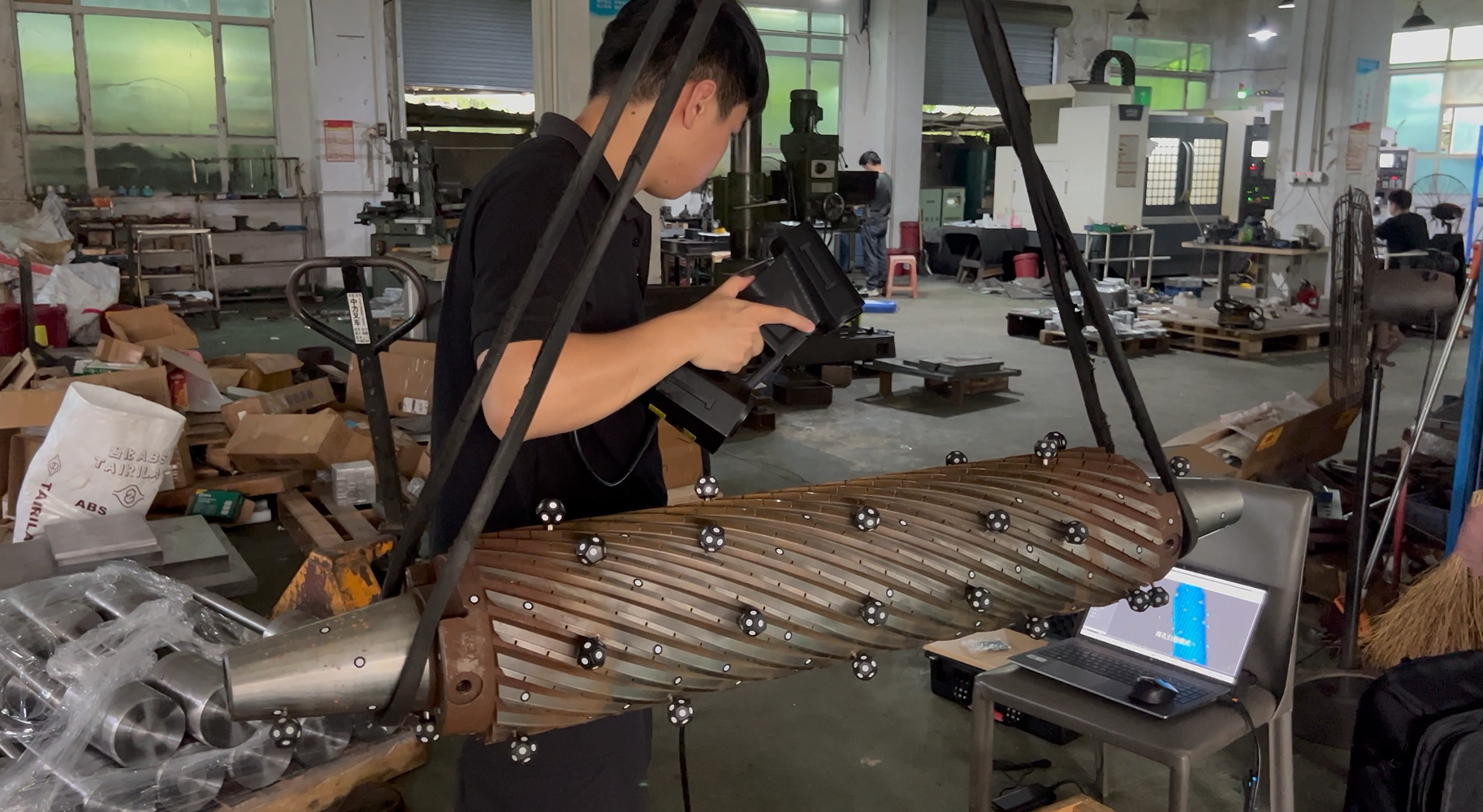

扫描现场图
面临问题
螺旋刀辊体积较长，重量大，无法移动，其连续变化的空间螺旋线及刃口曲面，传统手工测量或常规接触式方法难以完整、高精度地获取这些复杂曲面的三维坐标数据，难以满足逆向重构的数据要求。
解决方案
采用华朗三维工业级扫描仪，对螺旋刀辊进行全方位、非接触式扫描。该扫描仪精度可达0.02mm，能够密集获取刀辊表面的完整点云数据，有效解决了复杂曲面数据缺失的难题。

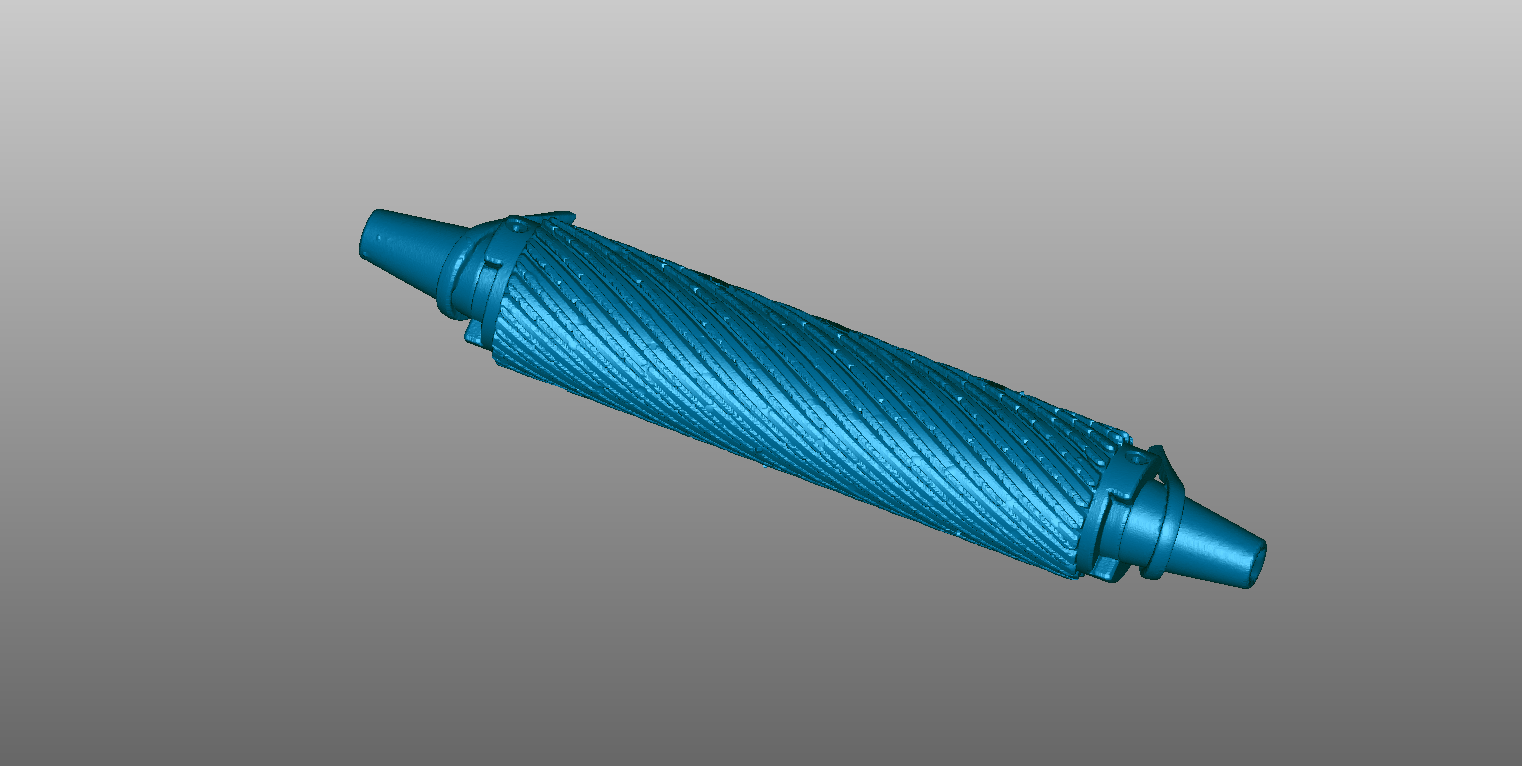

扫描数据stl图（1）

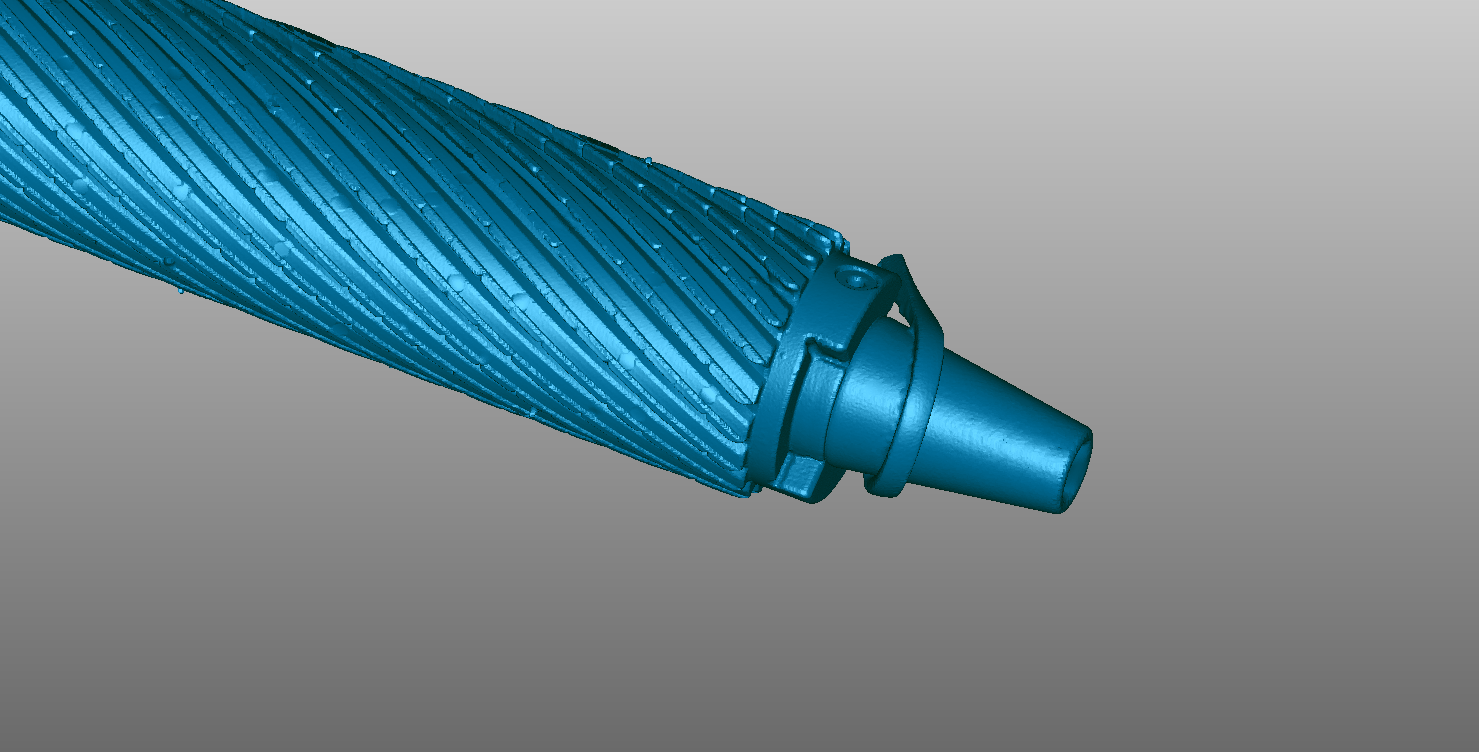

扫描数据stl图（2）
将获取的高密度点云数据导入专业的逆向工程与检测软件（如Geomagic Studio）。首先，构建出刀辊的精确三维数字模型。然后，利用软件的3D比对功能，将逆向重构的模型与原始CAD设计数模进行精确对齐与偏差分析，自动生成可视化的色谱偏差图。通过该方案，华朗三维成功获取了螺旋刀辊的高精度数字模型，并精确量化了实际制造与设计模型之间的偏差，为客户评估制造工艺、改进设计以及后续的有限元分析提供了科学、可靠的数据支撑。

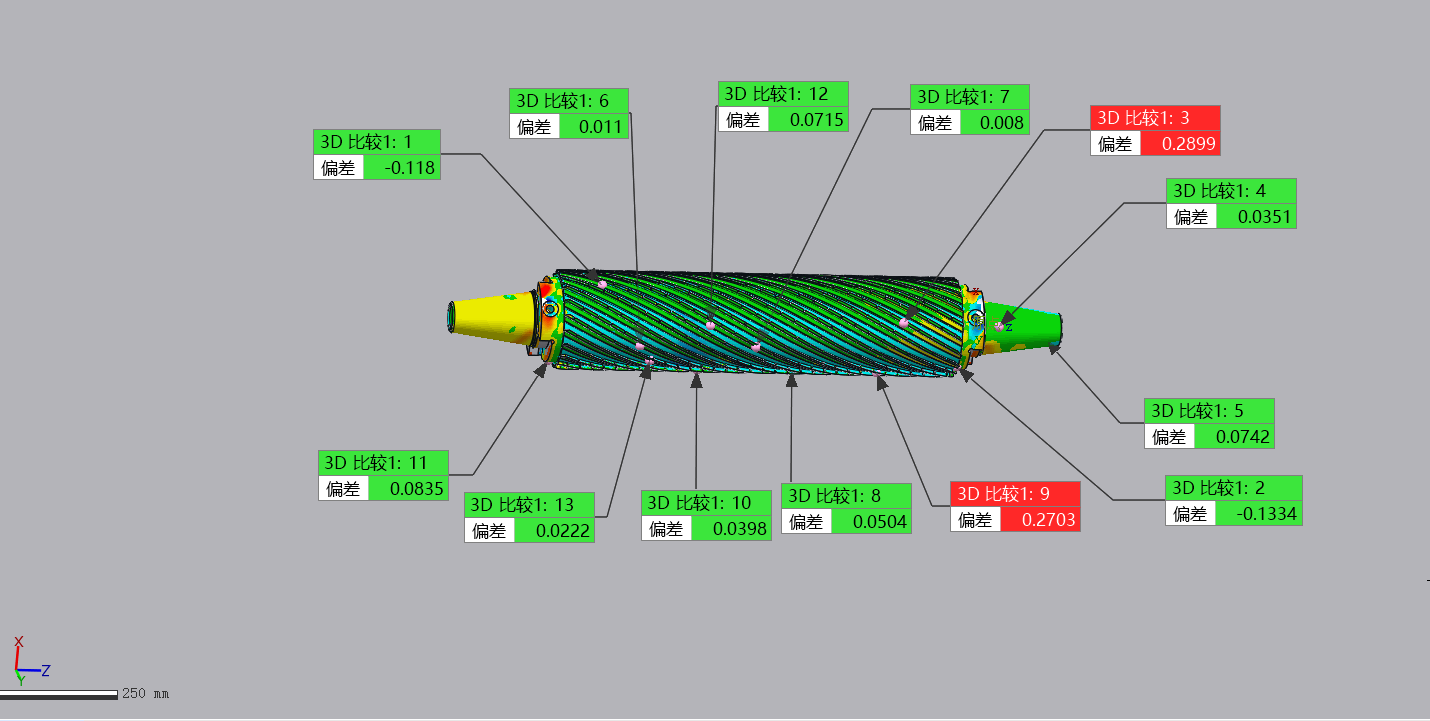

色谱偏差图（1）

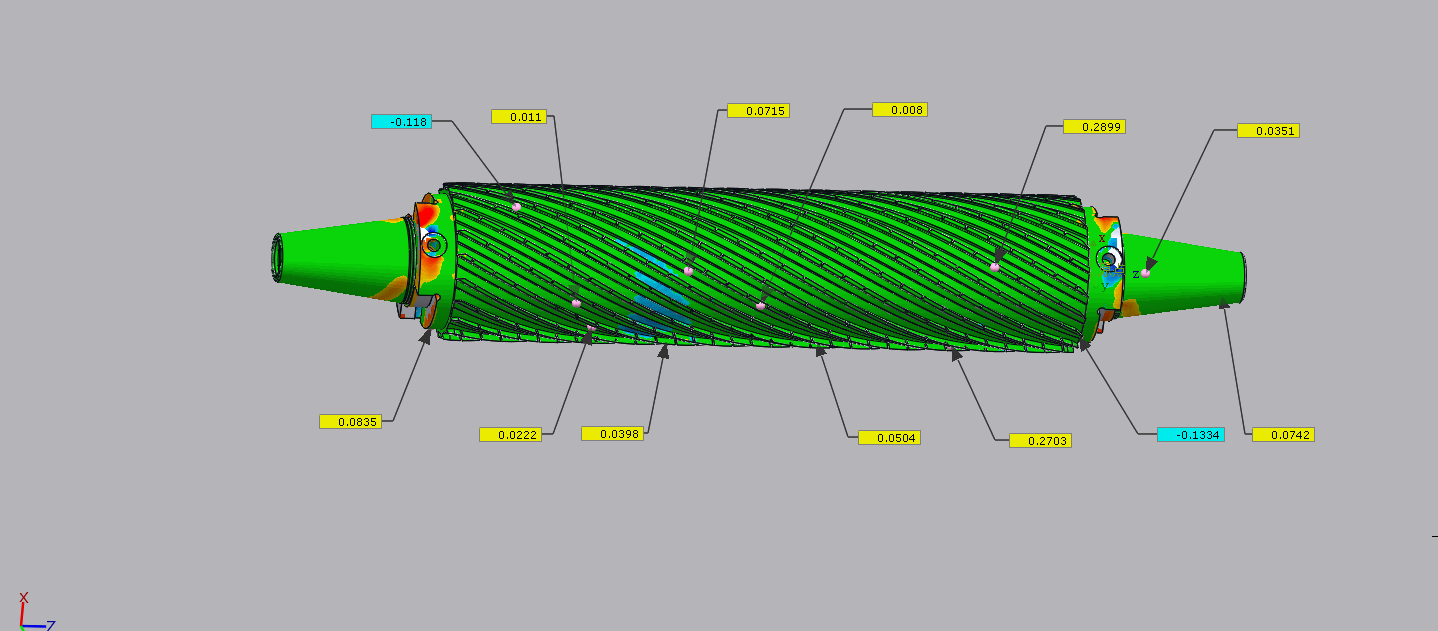

色谱偏差图（2）

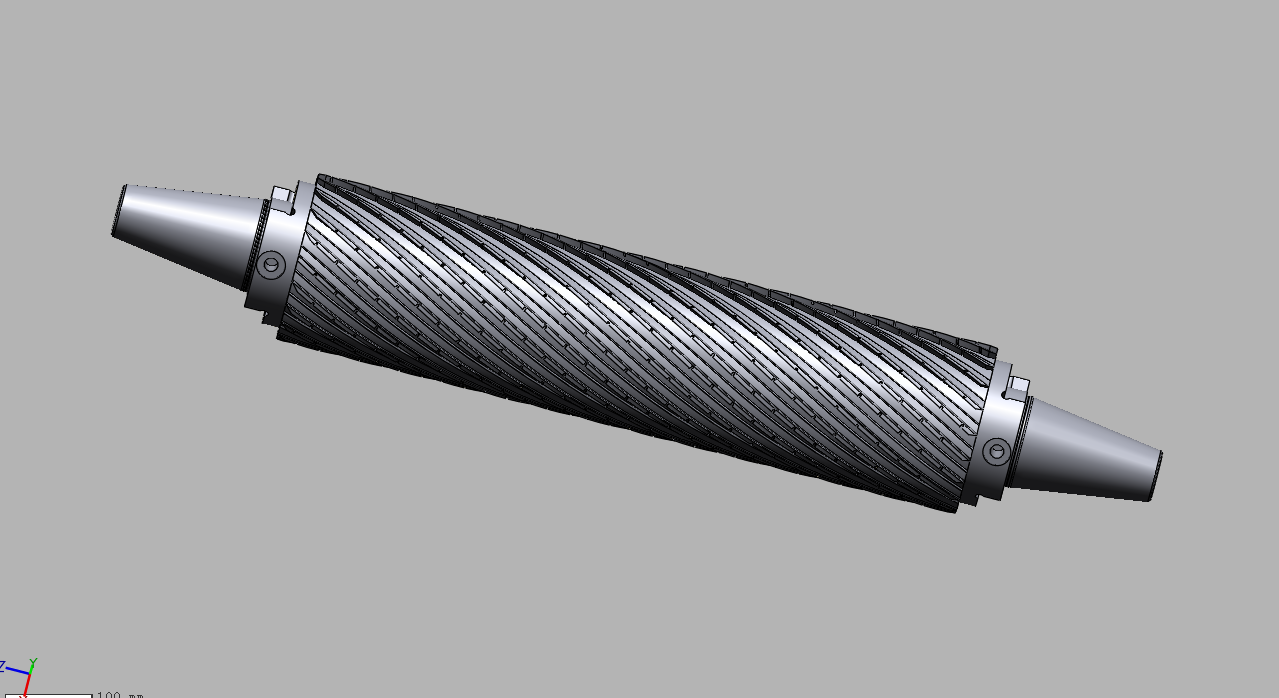

逆向建模数据stp图（1）

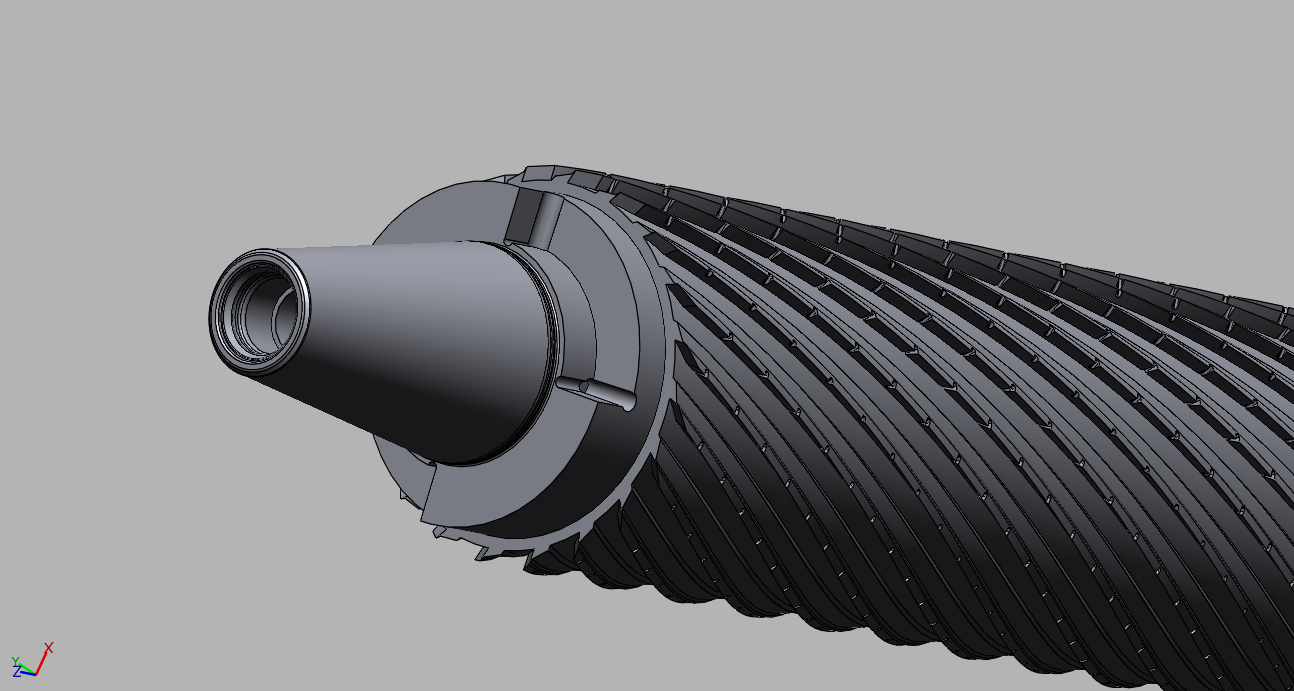

逆向建模数据stp图（2）
