金属弯管反光件的三维扫描
Release time：2026-08-21
Views：15
- A +
- A
- A -
该金属弯管件表面经过电镀或抛光处理，呈现出极高的镜面反光特性。客户需要获取该零件的精确三维数据，华朗三维技术团队采用自主研发的蓝光3D扫描系统，配合专业的表面预处理工艺，有效攻克了高反光表面的扫描难题，成功获取高精度三维模型
Facing problems
该零件表面呈现极亮的金属镜面效果，在普通结构光扫描下会产生强烈的镜面反射，导致投影条纹变形、散乱，扫描仪极易出现“死点”或大面积数据缺失，根本无法获取连续的表面数据。零件管径较细且呈非规则空间曲线，管壁曲率变化大，常规扫描手段容易产生大量的毛刺和飞点，且难以精准捕捉管件端部的圆弧特征和表面的细微装配孔位。

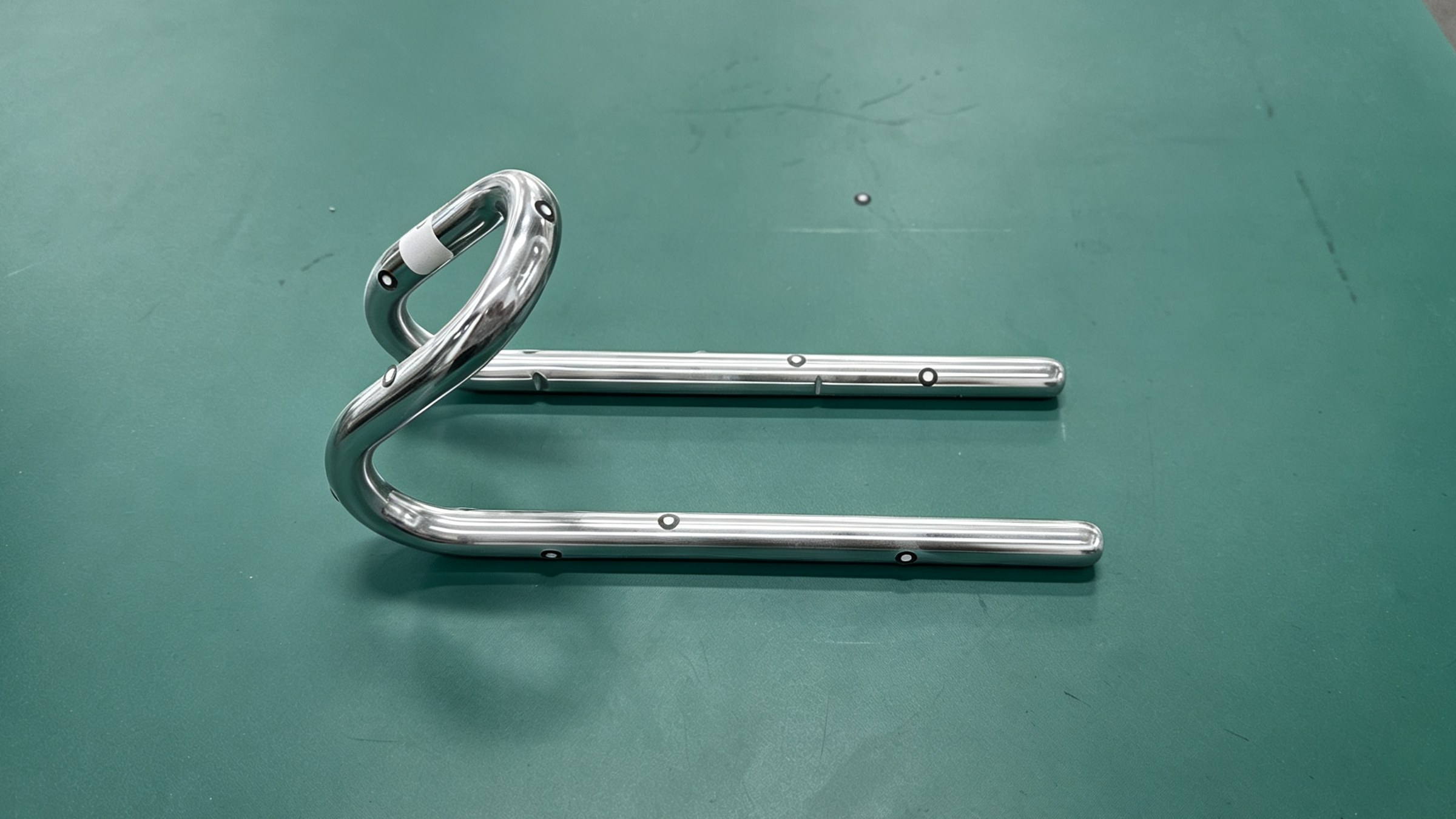

实物图
Solution
针对高反光特性，华朗三维工程师采用专用的显像剂对该金属件进行极薄、均匀的喷涂处理，彻底消除镜面反光干扰，确保蓝色结构光能够均匀投射，实现数据100%无缝采集。运用华朗三维高分辨率蓝光3D扫描仪进行多角度环绕扫描，凭借其优秀的抗干扰算法，完美捕捉了管件两端的球状收口、弯折处的平滑过渡以及表面的微小孔位特征，获得完整且均匀的管状点云数据。

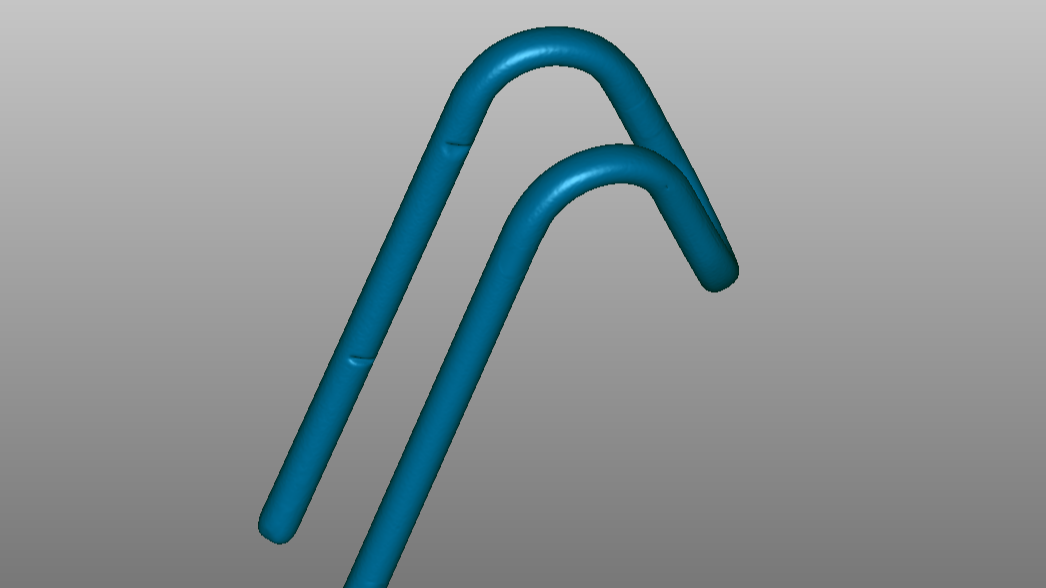

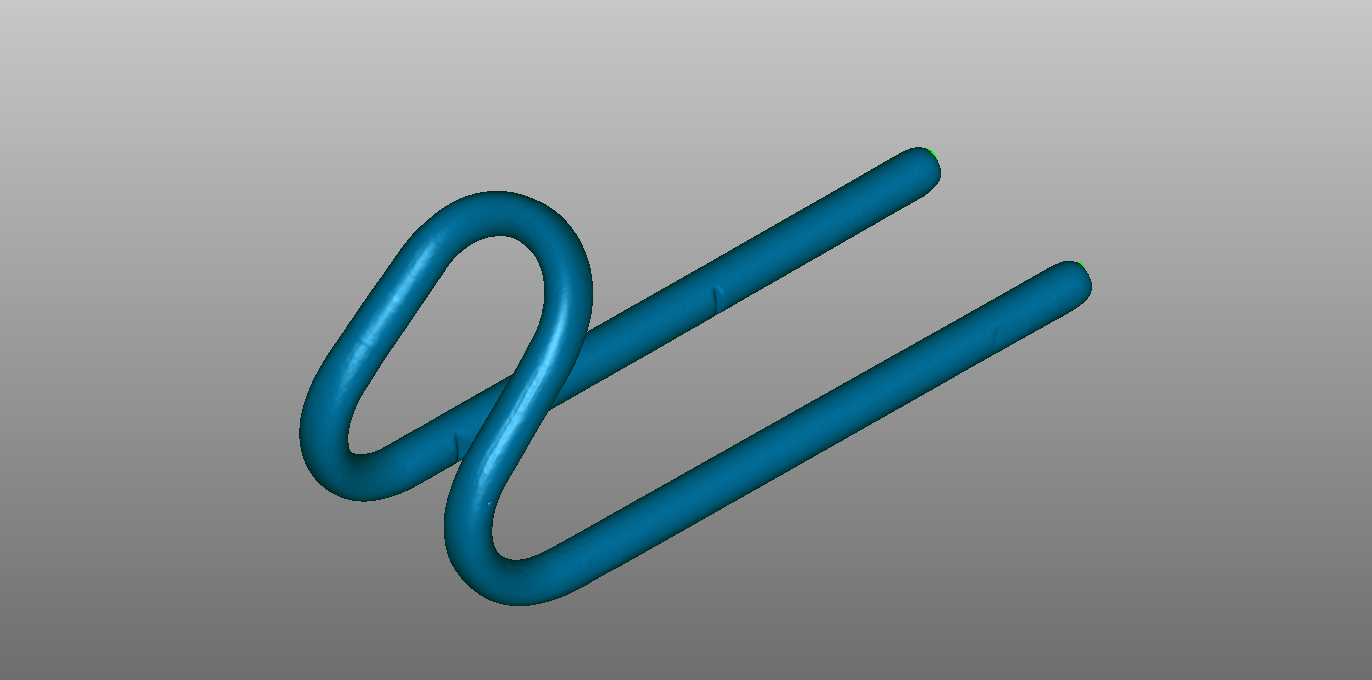

扫描数据图
